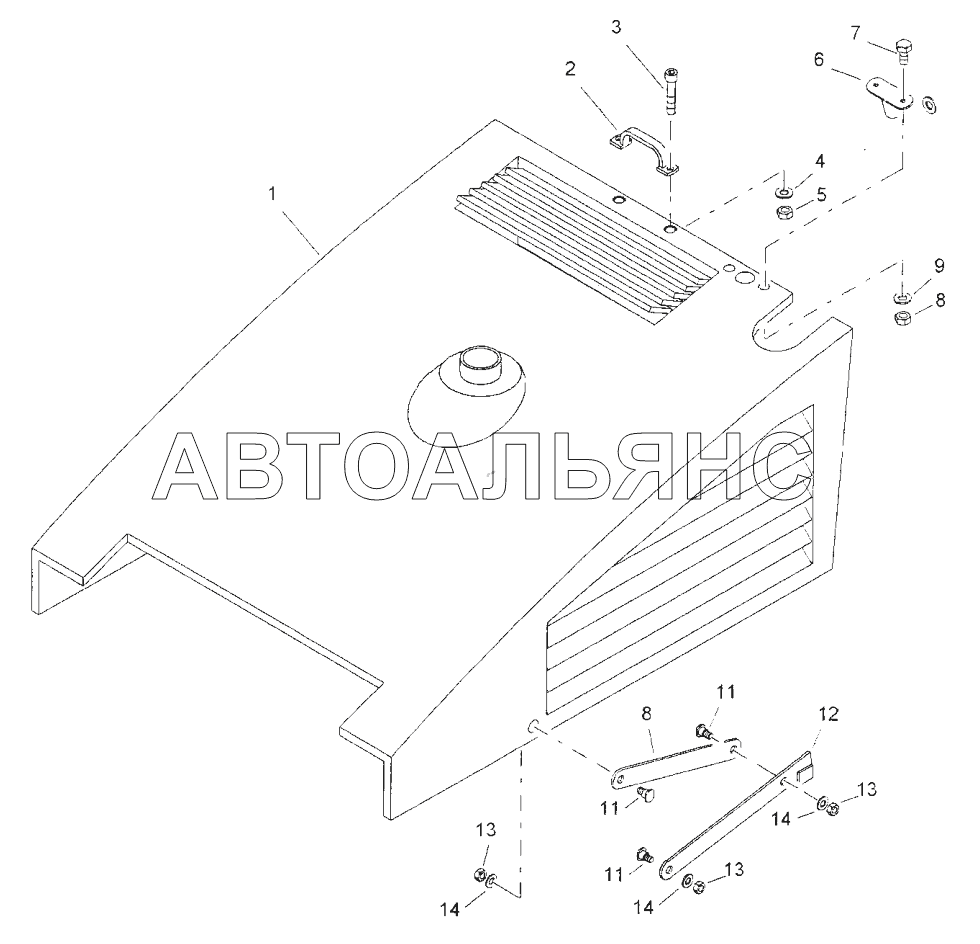

Hood BW 24R. Каталог 2007г.

Noise Insulation BW 24R Hood BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hood

Заводской номер: 38051093 Количество на модель: 1
38051093
1
2

Номер детали на чертеже:

2

Holder

Заводской номер: 38051735 Количество на модель: 1
38051735
1
3

Номер детали на чертеже:

3

Hexagon bolt

Заводской номер: 38051216 Количество на модель: 2
38051216
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: 08510612 Количество на модель: 2
08510612
2
5

Номер детали на чертеже:

5

Hexagon nut

Заводской номер: 38051240 Количество на модель: 2
38051240
2
6

Номер детали на чертеже:

6

Lock

Заводской номер: 38051518 Количество на модель: 1
38051518
1
7

Номер детали на чертеже:

7

Hexagon bolt

Заводской номер: 07140824 Количество на модель: 2
07140824
2
8

Номер детали на чертеже:

8

Hexagon nut

Заводской номер: 38051241 Количество на модель: 2
38051241
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 08510817 Количество на модель: 2
08510817
2
10

Номер детали на чертеже:

10

Draw bar

Заводской номер: 38051410 Количество на модель: 2
38051410
2
11

Номер детали на чертеже:

11

Hexagon bolt

Заводской номер: 38051406 Количество на модель: 6
38051406
6
12

Номер детали на чертеже:

12

Draw bar

Заводской номер: 38051290 Количество на модель: 2
38051290
2
13

Номер детали на чертеже:

13

Hexagon nut

Заводской номер: 38051243 Количество на модель: 6
38051243
6
14

Номер детали на чертеже:

14

Washer

Заводской номер: 08511324 Количество на модель: 6
08511324
6
