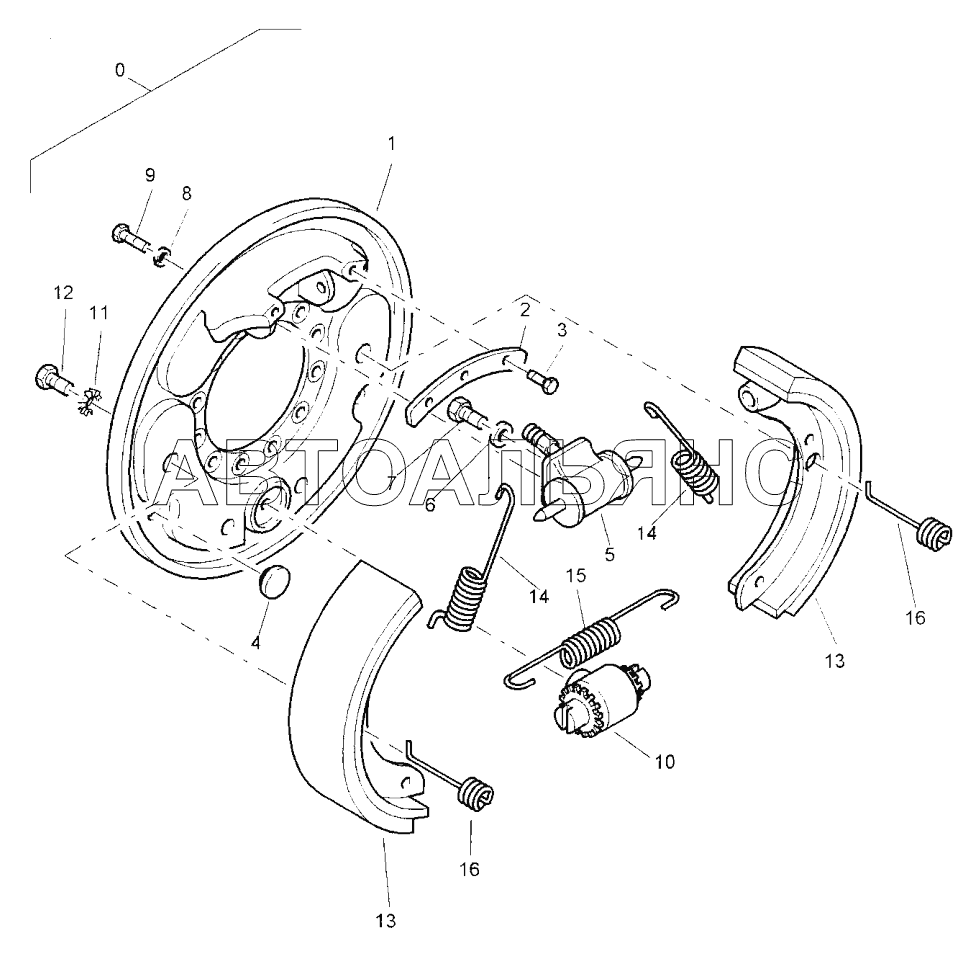

Drum brake BW 24R. Каталог 2007г.

Brake System BW 24R Steering BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Brake

Заводской номер: 38051882 Количество на модель: 4
38051882
4
1

Номер детали на чертеже:

1

Brake support

Заводской номер: 05574260 Количество на модель: 1
05574260
1
2

Номер детали на чертеже:

2

Hold-down support

Заводской номер: 05574221 Количество на модель: 1
05574221
1
3

Номер детали на чертеже:

3

Screw

Заводской номер: 05574261 Количество на модель: 2
05574261
2
4

Номер детали на чертеже:

4

Plug

Заводской номер: 05574296 Количество на модель: 4
05574296
4
5

Номер детали на чертеже:

5

Wheel cylinder

Заводской номер: 05574262 Количество на модель: 1
05574262
1
6

Номер детали на чертеже:

6

Sealing ring

Заводской номер: 05574297 Количество на модель: 1
05574297
1
7

Номер детали на чертеже:

7

Union

Заводской номер: 05574298 Количество на модель: 1
05574298
1
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 08530815 Количество на модель: 2
08530815
2
9

Номер детали на чертеже:

9

Hexagon bolt

Заводской номер: 07140846 Количество на модель: 2
07140846
2
10

Номер детали на чертеже:

10

Adjusting lock

Заводской номер: 05574263 Количество на модель: 1
05574263
1
11

Номер детали на чертеже:

11

Star lock washer

Заводской номер: 05574264 Количество на модель: 2
05574264
2
12

Номер детали на чертеже:

12

Hexagon bolt

Заводской номер: 07141432 Количество на модель: 1
07141432
1
13

Номер детали на чертеже:

13

Brake shoe

Заводской номер: 05574269 Количество на модель: 2
05574269
2
14

Номер детали на чертеже:

14

Tension spring

Заводской номер: 05574226 Количество на модель: 2
05574226
2
15

Номер детали на чертеже:

15

Tension spring

Заводской номер: 05574223 Количество на модель: 1
05574223
1
16

Номер детали на чертеже:

16

Pressure spring

Заводской номер: 05574266 Количество на модель: 2
05574266
2
