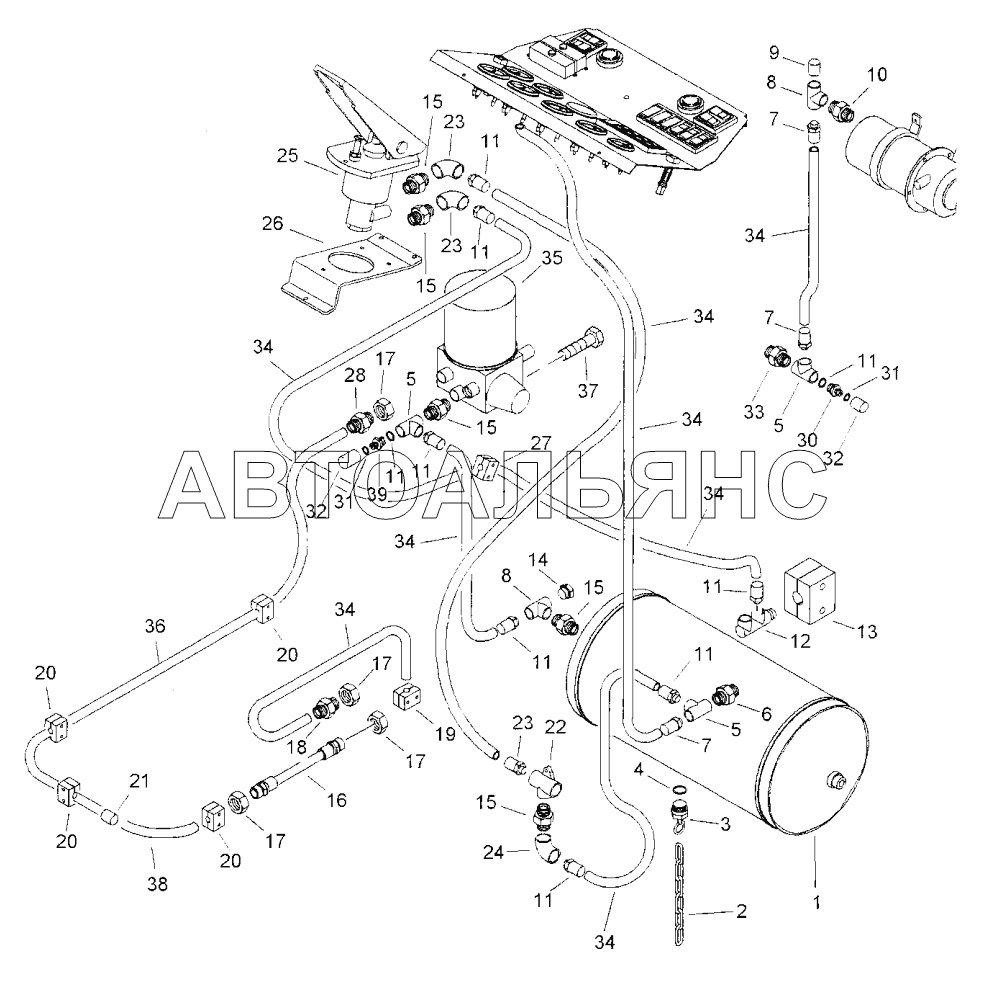

Brake Line BW 24R. Каталог 2007г.

Power Shift Transmission BW 24R Brake Line BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Air tank

Заводской номер: 38051627 Количество на модель: 1
38051627
1
2

Номер детали на чертеже:

2

Chain

Заводской номер: 38051724 Количество на модель: 1
38051724
1
3

Номер детали на чертеже:

3

Drain valve

Заводской номер: 38052271 Количество на модель: 1
38052271
1
4

Номер детали на чертеже:

4

Sealing ring

Заводской номер: 09331198 Количество на модель: 2
09331198
2
5

Номер детали на чертеже:

5

L-union

Заводской номер: 38051602 Количество на модель: 2
38051602
2
6

Номер детали на чертеже:

6

Connecting pipe

Заводской номер: 38051622 Количество на модель: 1
38051622
1
7

Номер детали на чертеже:

7

End piece

Заводской номер: 38051617 Количество на модель: 3
38051617
3
8

Номер детали на чертеже:

8

Coupling

Заводской номер: 38051601 Количество на модель: 2
38051601
2
9

Номер детали на чертеже:

9

Quick coupling

Заводской номер: 38051595 Количество на модель: 2
38051595
2
10

Номер детали на чертеже:

10

Socket

Заводской номер: 38051614 Количество на модель: 1
38051614
1
11

Номер детали на чертеже:

11

End piece

Заводской номер: 38051616 Количество на модель: 10
38051616
10
12

Номер детали на чертеже:

12

pipeline

Заводской номер: 38051607 Количество на модель: 1
38051607
1
13

Номер детали на чертеже:

13

Sleeve

Заводской номер: 38051530 Количество на модель: 1
38051530
1
14

Номер детали на чертеже:

14

Plug

Заводской номер: 38051594 Количество на модель: 1
38051594
1
15

Номер детали на чертеже:

15

Connecting pipe

Заводской номер: 38051612 Количество на модель: 8
38051612
8
16

Номер детали на чертеже:

16

Hose

Заводской номер: 38052237 Количество на модель: 1
38052237
1
17

Номер детали на чертеже:

17

Domed cap nut

Заводской номер: 38051465 Количество на модель: 2
38051465
2
18

Номер детали на чертеже:

18

Connecting pipe

Заводской номер: 38051474 Количество на модель: 1
38051474
1
19

Номер детали на чертеже:

19

Sleeve

Заводской номер: 38052146 Количество на модель: 1
38052146
1
20

Номер детали на чертеже:

20

Sleeve

Заводской номер: 38051529 Количество на модель: 2
38051529
2
21

Номер детали на чертеже:

21

Coupling

Заводской номер: 38052143 Количество на модель: 1
38052143
1
22

Номер детали на чертеже:

22

check valve

Заводской номер: 38052270 Количество на модель: 1
38052270
1
23

Номер детали на чертеже:

23

End piece

Заводской номер: 38051615 Количество на модель: 3
38051615
3
24

Номер детали на чертеже:

24

L-union

Заводской номер: 38051605 Количество на модель: 3
38051605
3
25

Номер детали на чертеже:

25

Brake cylinder

Заводской номер: 38051524 Количество на модель: 1
38051524
1
26

Номер детали на чертеже:

26

Plate

Заводской номер: 38051428 Количество на модель: 1
38051428
1
27

Номер детали на чертеже:

27

Sleeve

Заводской номер: 38051527 Количество на модель: 2
38051527
2
28

Номер детали на чертеже:

28

Socket

Заводской номер: 38052144 Количество на модель: 1
38052144
1
29

Номер детали на чертеже:

29

Sealing ring

Заводской номер: 09331148 Количество на модель: 1
09331148
1
30

Номер детали на чертеже:

30

Socket

Заводской номер: 38052241 Количество на модель: 1
38052241
1
31

Номер детали на чертеже:

31

Sealing ring

Заводской номер: 38010531 Количество на модель: 2
38010531
2
32

Номер детали на чертеже:

32

Switch

Заводской номер: 38051667 Количество на модель: 2
38051667
2
33

Номер детали на чертеже:

33

Connecting pipe

Заводской номер: 38051611 Количество на модель: 1
38051611
1
34

Номер детали на чертеже:

34

Tube

Заводской номер: 38052140 Количество на модель: 1
38052140
1
35

Номер детали на чертеже:

35

Air dryer

Заводской номер: 38052266 Количество на модель: 1
38052266
1
36

Номер детали на чертеже:

36

Tube

Заводской номер: 38052142 Количество на модель: 1
38052142
1
37

Номер детали на чертеже:

37

Screw

Заводской номер: 38052105 Количество на модель: 1
38052105
1
38

Номер детали на чертеже:

38

Tube

Заводской номер: 38052141 Количество на модель: 1
38052141
1
39

Номер детали на чертеже:

39

Socket

Заводской номер: 38052251 Количество на модель: 1
38052251
1
