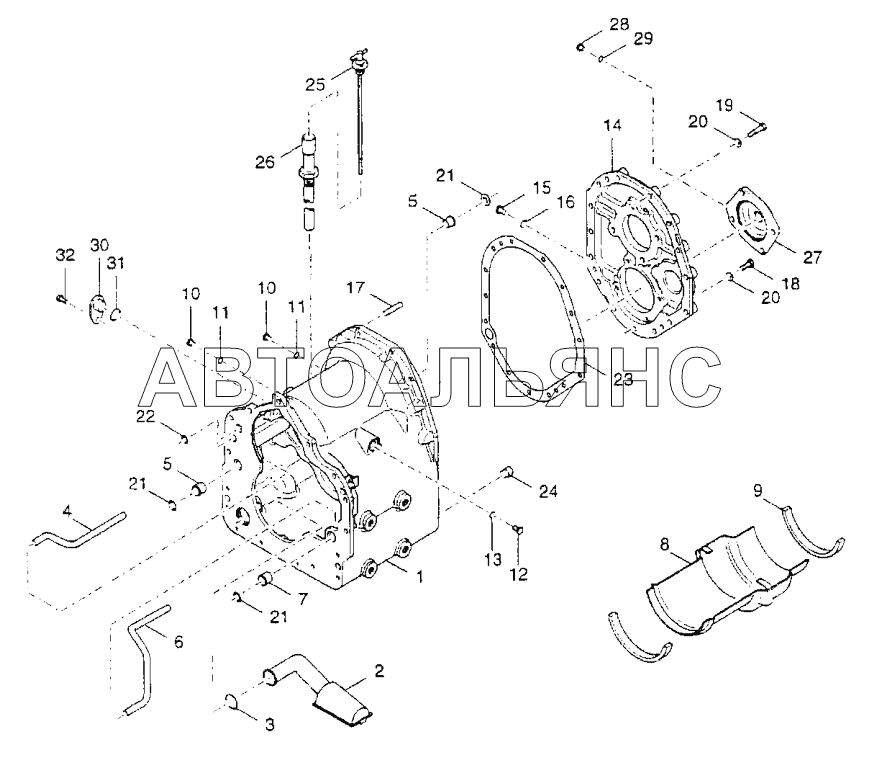

Power Shift Transmission BW 24R. Каталог 2007г.

Power Shift Transmission BW 24R Power Shift Transmission BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Transmission housing

Заводской номер: 31904161 Количество на модель: 1
31904161
1
2

Номер детали на чертеже:

2

Suction pipe

Заводской номер: 31904164 Количество на модель: 1
31904164
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 31904142 Количество на модель: 1
31904142
1
4

Номер детали на чертеже:

4

Tube

Заводской номер: 31901357 Количество на модель: 1
31901357
1
5

Номер детали на чертеже:

5

Sleeve

Заводской номер: 31904006 Количество на модель: 2
31904006
2
6

Номер детали на чертеже:

6

pipeiine

Заводской номер: 31904166 Количество на модель: 1
31904166
1
7

Номер детали на чертеже:

7

Sleeve

Заводской номер: 31901306 Количество на модель: 1
31901306
1
8

Номер детали на чертеже:

8

Baffle

Заводской номер: 31901373 Количество на модель: 1
31901373
1
9

Номер детали на чертеже:

9

Gasket band

Заводской номер: 31901374 Количество на модель: 2
31901374
2
10

Номер детали на чертеже:

10

Plug

Заводской номер: 31904174 Количество на модель: 2
31904174
2
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 31904089 Количество на модель: 2
31904089
2
12

Номер детали на чертеже:

12

Plug

Заводской номер: 31904175 Количество на модель: 1
31904175
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 31904088 Количество на модель: 1
31904088
1
14

Номер детали на чертеже:

14

Rear cover

Заводской номер: 31904162 Количество на модель: 1
31904162
1
17

Номер детали на чертеже:

17

Pin

Заводской номер: 31904136 Количество на модель: 2
31904136
2
18

Номер детали на чертеже:

18

Screw

Заводской номер: 31904093 Количество на модель: 6
31904093
6
19

Номер детали на чертеже:

19

Screw

Заводской номер: 31904094 Количество на модель: 9
31904094
9
20

Номер детали на чертеже:

20

Washer

Заводской номер: 31904180 Количество на модель: 15
31904180
15
21

Номер детали на чертеже:

21

O-ring

Заводской номер: 31904187 Количество на модель: 3
31904187
3
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 31904185 Количество на модель: 2
31904185
2
23

Номер детали на чертеже:

23

Gasket

Заводской номер: 31904171 Количество на модель: 1
31904171
1
24

Номер детали на чертеже:

24

Plug

Заводской номер: 31904063 Количество на модель: 1
31904063
1
25

Номер детали на чертеже:

25

Oil dip stick

Заводской номер: 31901330 Количество на модель: 1
31901330
1
26

Номер детали на чертеже:

26

Tube

Заводской номер: 31901388 Количество на модель: 1
31901388
1
27

Номер детали на чертеже:

27

Cover

Заводской номер: 31904165 Количество на модель: 1
31904165
1
30

Номер детали на чертеже:

30

Locking washer

Заводской номер: 31904132 Количество на модель: 1
31904132
1
31

Номер детали на чертеже:

31

O-ring

Заводской номер: 31904135 Количество на модель: 1
31904135
1
32

Номер детали на чертеже:

32

Screw

Заводской номер: 31904128 Количество на модель: 1
31904128
1
