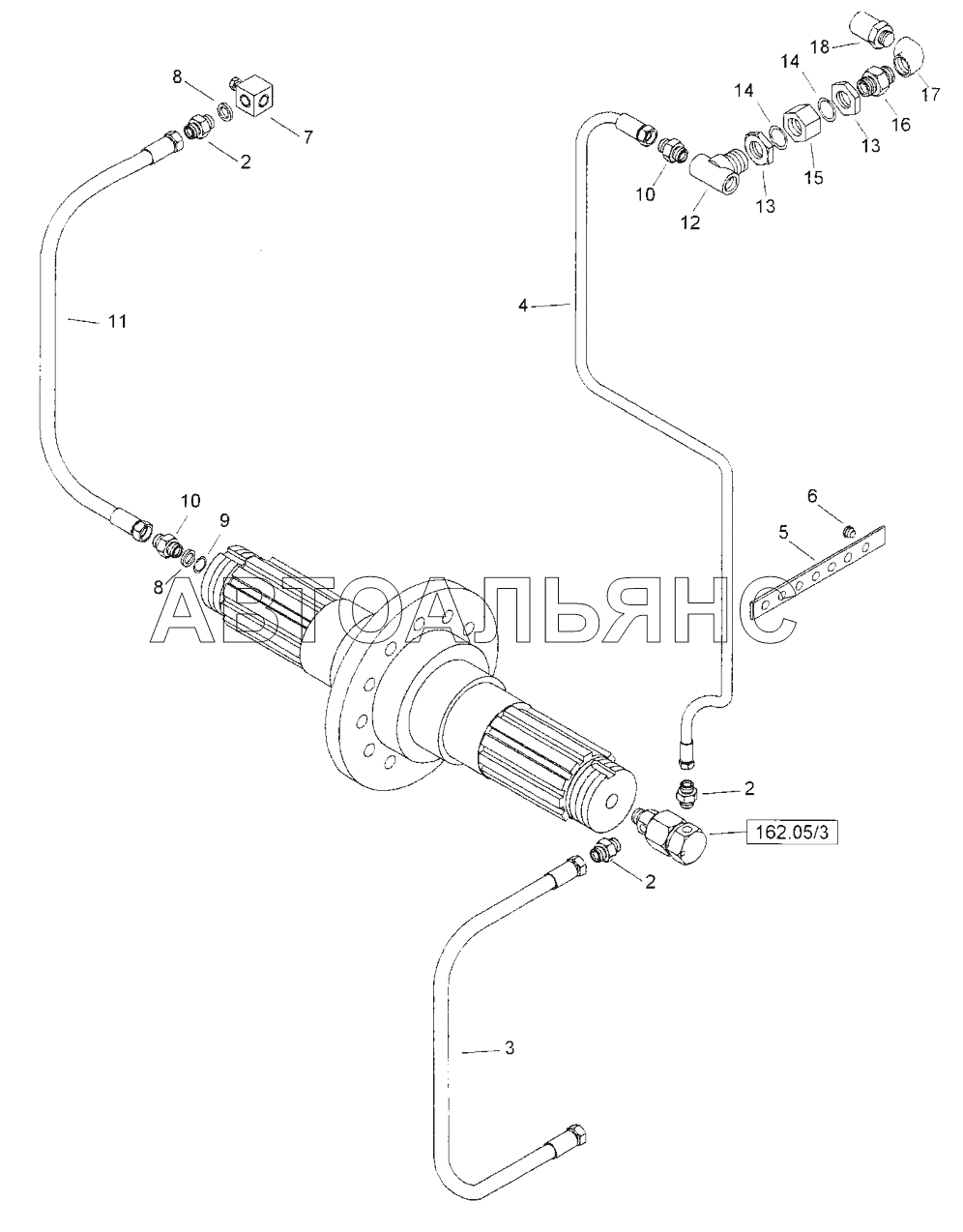

T3-Tyre Inflator BW 24R. Каталог 2007г.

T3-Tyre Inflator BW 24R T3-Tyre Inflator BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
2

Номер детали на чертеже:

2

Socket

Заводской номер: 38051475 Количество на модель: 9
38051475
9
3

Номер детали на чертеже:

3

Hose

Заводской номер: 38052232 Количество на модель: 3
38052232
3
4

Номер детали на чертеже:

4

Hose

Заводской номер: 38052234 Количество на модель: 2
38052234
2
5

Номер детали на чертеже:

5

Adhesive tape

Заводской номер: 38051736 Количество на модель: 6
38051736
6
6

Номер детали на чертеже:

6

Hose clip

Заводской номер: 38011204 Количество на модель: 4
38011204
4
7

Номер детали на чертеже:

7

Pressure safety valve

Заводской номер: 38010050 Количество на модель: 3
38010050
3
8

Номер детали на чертеже:

8

Sealing ring

Заводской номер: 09331148 Количество на модель: 6
09331148
6
9

Номер детали на чертеже:

9

ring

Заводской номер: 38051756 Количество на модель: 3
38051756
3
10

Номер детали на чертеже:

10

Socket

Заводской номер: 38051475 Количество на модель: 4
38051475
4
11

Номер детали на чертеже:

11

Hose

Заводской номер: 38052235 Количество на модель: 2
38052235
2
12

Номер детали на чертеже:

12

Coupling

Заводской номер: 38051600 Количество на модель: 1
38051600
1
13

Номер детали на чертеже:

13

Hexagon nut

Заводской номер: 38051596 Количество на модель: 6
38051596
6
14

Номер детали на чертеже:

14

ring

Заводской номер: 38051593 Количество на модель: 6
38051593
6
15

Номер детали на чертеже:

15

Hexagon nut

Заводской номер: 38051597 Количество на модель: 1
38051597
1
16

Номер детали на чертеже:

16

Connecting pipe

Заводской номер: 38051611 Количество на модель: 3
38051611
3
17

Номер детали на чертеже:

17

L-union

Заводской номер: 38051605 Количество на модель: 3
38051605
3
18

Номер детали на чертеже:

18

End piece

Заводской номер: 38051616 Количество на модель: 3
38051616
3
