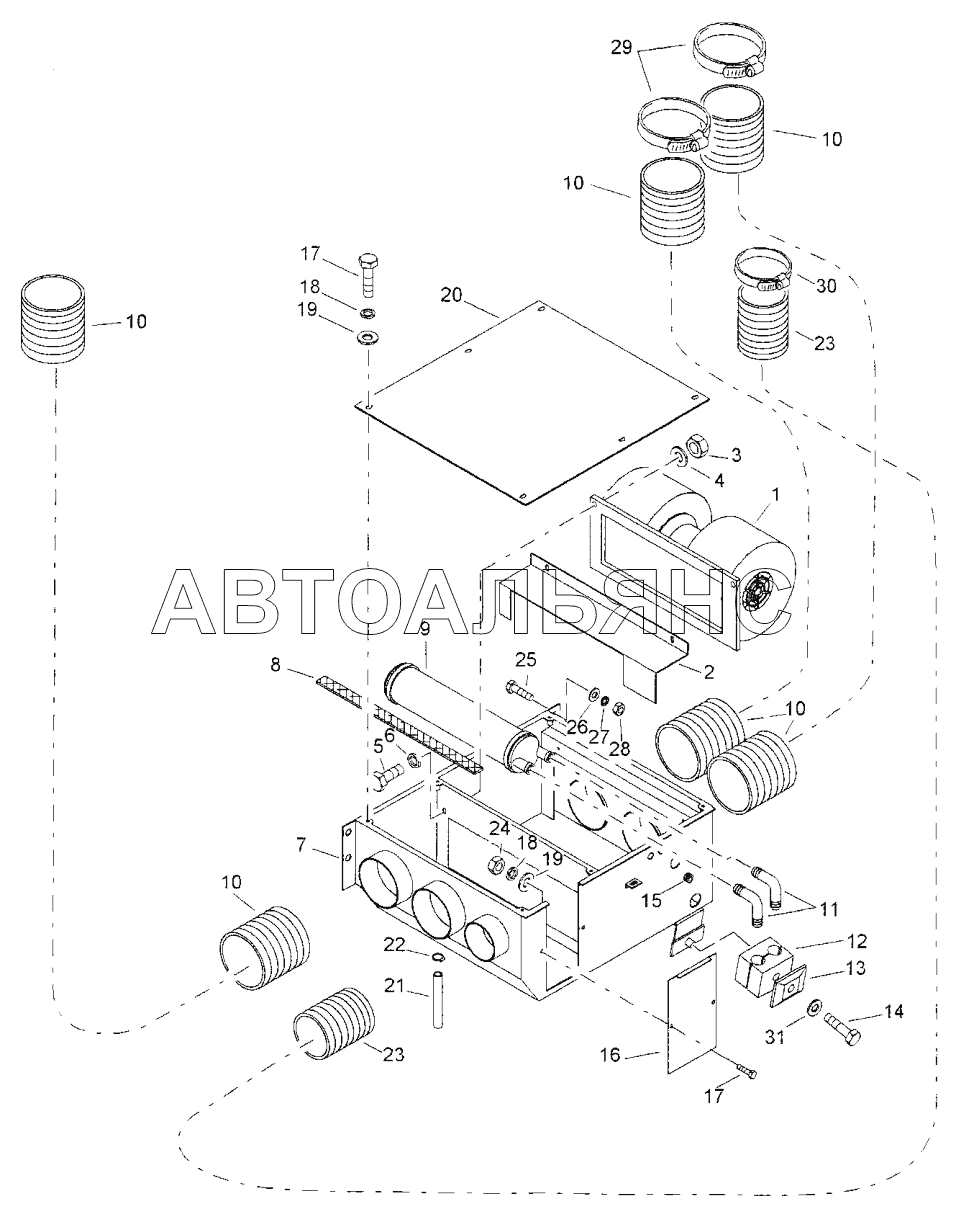

Cab with heating BW 24R. Каталог 2007г.

Cab with heating BW 24R Cab with heating BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ventilator

Заводской номер: 38051544 Количество на модель: 1
38051544
1
2

Номер детали на чертеже:

2

Holder

Заводской номер: 38051306 Количество на модель: 1
38051306
1
3

Номер детали на чертеже:

3

Hexagon nut

Заводской номер: 08110508 Количество на модель: 2
08110508
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: 08510511 Количество на модель: 2
08510511
2
5

Номер детали на чертеже:

5

Hexagon bolt

Заводской номер: 07140524 Количество на модель: 2
07140524
2
6

Номер детали на чертеже:

6

Spring washer

Заводской номер: 08530509 Количество на модель: 2
08530509
2
7

Номер детали на чертеже:

7

Cover

Заводской номер: 38051146 Количество на модель: 1
38051146
1
8

Номер детали на чертеже:

8

Adhesive tape

Заводской номер: 38051697 Количество на модель: 1
38051697
1
9

Номер детали на чертеже:

9

Heat exchanger

Заводской номер: 38051542 Количество на модель: 1
38051542
1
10

Номер детали на чертеже:

10

Hose

Заводской номер: 38051706 Количество на модель: 1
38051706
1
11

Номер детали на чертеже:

11

Connecting pipe

Заводской номер: 38051679 Количество на модель: 2
38051679
2
12

Номер детали на чертеже:

12

Sleeve

Заводской номер: 38051534 Количество на модель: 2
38051534
2
13

Номер детали на чертеже:

13

Cover

Заводской номер: 38051536 Количество на модель: 2
38051536
2
14

Номер детали на чертеже:

14

Hexagon bolt

Заводской номер: 38051169 Количество на модель: 2
38051169
2
15

Номер детали на чертеже:

15

Grommet

Заводской номер: 38051749 Количество на модель: 1
38051749
1
16

Номер детали на чертеже:

16

Plate

Заводской номер: 38051395 Количество на модель: 1
38051395
1
17

Номер детали на чертеже:

17

Hexagon bolt

Заводской номер: 07140626 Количество на модель: 8
07140626
8
18

Номер детали на чертеже:

18

Spring washer

Заводской номер: 08530612 Количество на модель: 10
08530612
10
19

Номер детали на чертеже:

19

Washer

Заводской номер: 08510612 Количество на модель: 10
08510612
10
20

Номер детали на чертеже:

20

Cover

Заводской номер: 38051433 Количество на модель: 1
38051433
1
21

Номер детали на чертеже:

21

Hose

Заводской номер: 38051702 Количество на модель: 1
38051702
1
22

Номер детали на чертеже:

22

Clamp

Заводской номер: 38051672 Количество на модель: 1
38051672
1
23

Номер детали на чертеже:

23

Hose

Заводской номер: 38051705 Количество на модель: 1
38051705
1
24

Номер детали на чертеже:

24

Hexagon nut

Заводской номер: 08110612 Количество на модель: 6
08110612
6
25

Номер детали на чертеже:

25

Hexagon bolt

Заводской номер: 38051184 Количество на модель: 4
38051184
4
26

Номер детали на чертеже:

26

Washer

Заводской номер: 08511021 Количество на модель: 4
08511021
4
27

Номер детали на чертеже:

27

Spring washer

Заводской номер: 08531018 Количество на модель: 4
08531018
4
28

Номер детали на чертеже:

28

Hexagon nut

Заводской номер: 08111015 Количество на модель: 4
08111015
4
29

Номер детали на чертеже:

29

Clamp

Заводской номер: 38051678 Количество на модель: 2
38051678
2
30

Номер детали на чертеже:

30

Hose clip

Заводской номер: 05576061 Количество на модель: 1
05576061
1
31

Номер детали на чертеже:

31

Washer

Заводской номер: 38051318 Количество на модель: 2
38051318
2
Cab with heating BW 24R Cab with heating BW 24R
