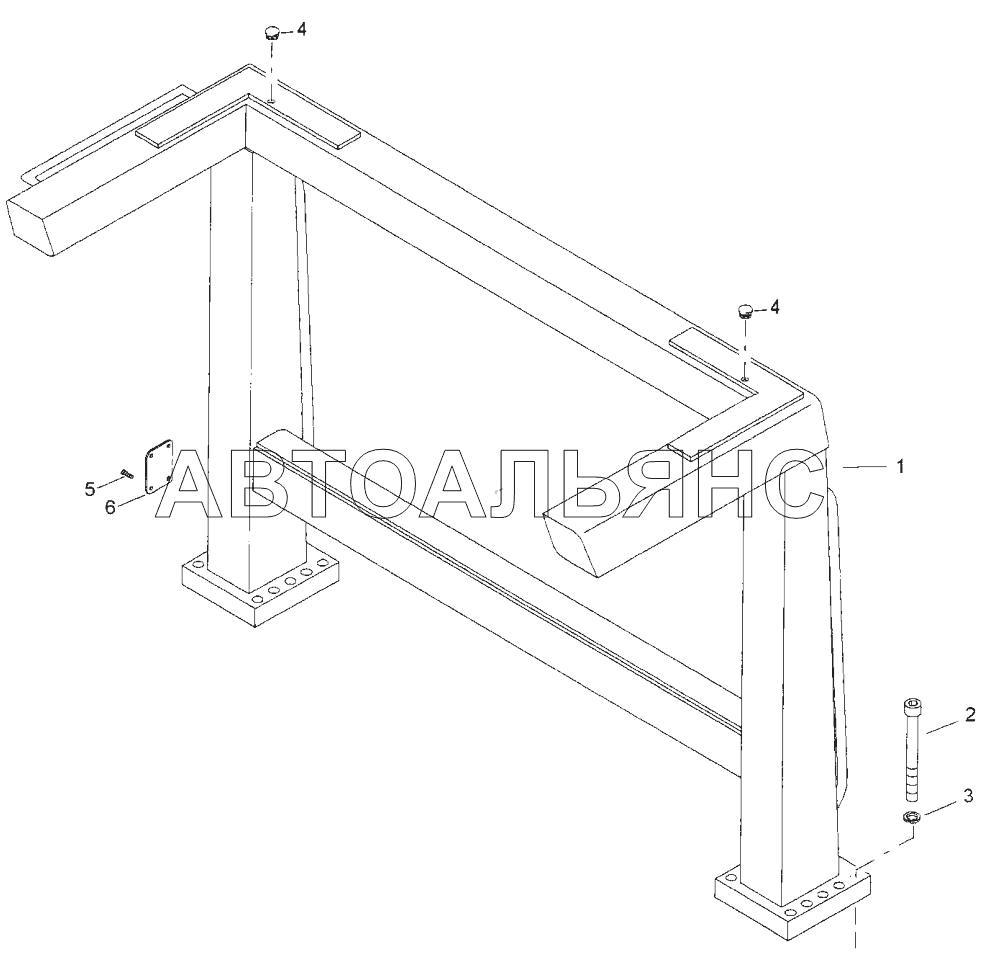

S2-ROPS BW 24R. Каталог 2007г.

КЗ-Air conditioning 12V BW 24R A2-Towing hitch BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: 38051105 Количество на модель: 1
38051105
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 38051179 Количество на модель: 20
38051179
20
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 38051322 Количество на модель: 20
38051322
20
4

Номер детали на чертеже:

4

Plug

Заводской номер: 38052292 Количество на модель: 4
38052292
4
5

Номер детали на чертеже:

5

Nail

Заводской номер: 38051309 Количество на модель: 4
38051309
4
6

Номер детали на чертеже:

6

Loop ring

Заводской номер: 38051757 Количество на модель: 1
38051757
1
