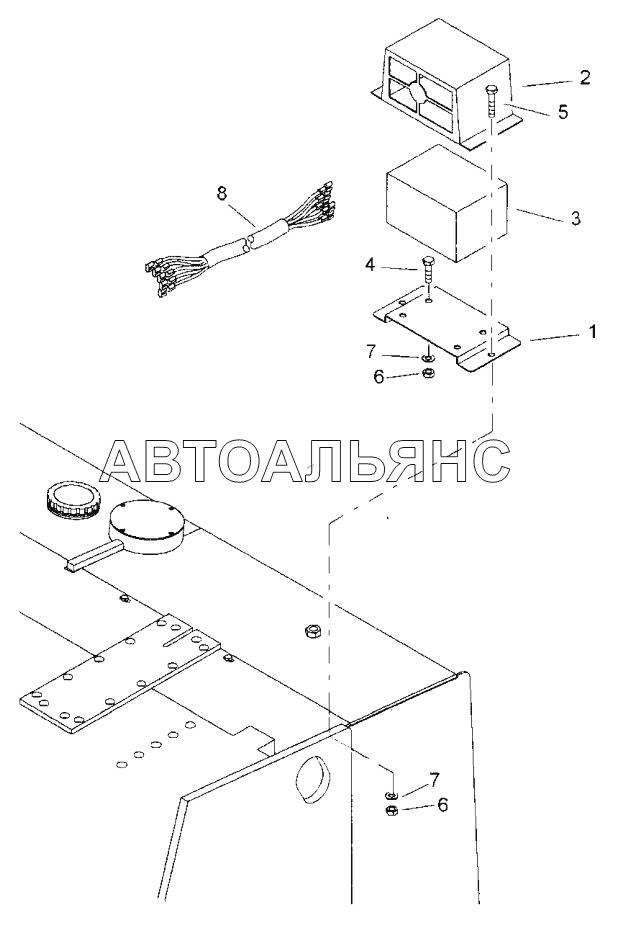

Back Up Alarm BW 24R. Каталог 2007г.

Electrical Equipment BW 24R Wiring Harness BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plate

Заводской номер: 38052070 Количество на модель: 1
38052070
1
2

Номер детали на чертеже:

2

Plate

Заводской номер: 38052071 Количество на модель: 1
38052071
1
3

Номер детали на чертеже:

3

Horn

Заводской номер: 38052072 Количество на модель: 1
38052072
1
4

Номер детали на чертеже:

4

Screw

Заводской номер: 38052073 Количество на модель: 4
38052073
4
5

Номер детали на чертеже:

5

Hexagon bolt

Заводской номер: 07140824 Количество на модель: 2
07140824
2
6

Номер детали на чертеже:

6

Hexagon nut

Заводской номер: 08110813 Количество на модель: 6
08110813
6
7

Номер детали на чертеже:

7

Washer

Заводской номер: 08510817 Количество на модель: 8
08510817
8
8

Номер детали на чертеже:

8

Wire harness

Заводской номер: 38052173 Количество на модель: 1
38052173
1
