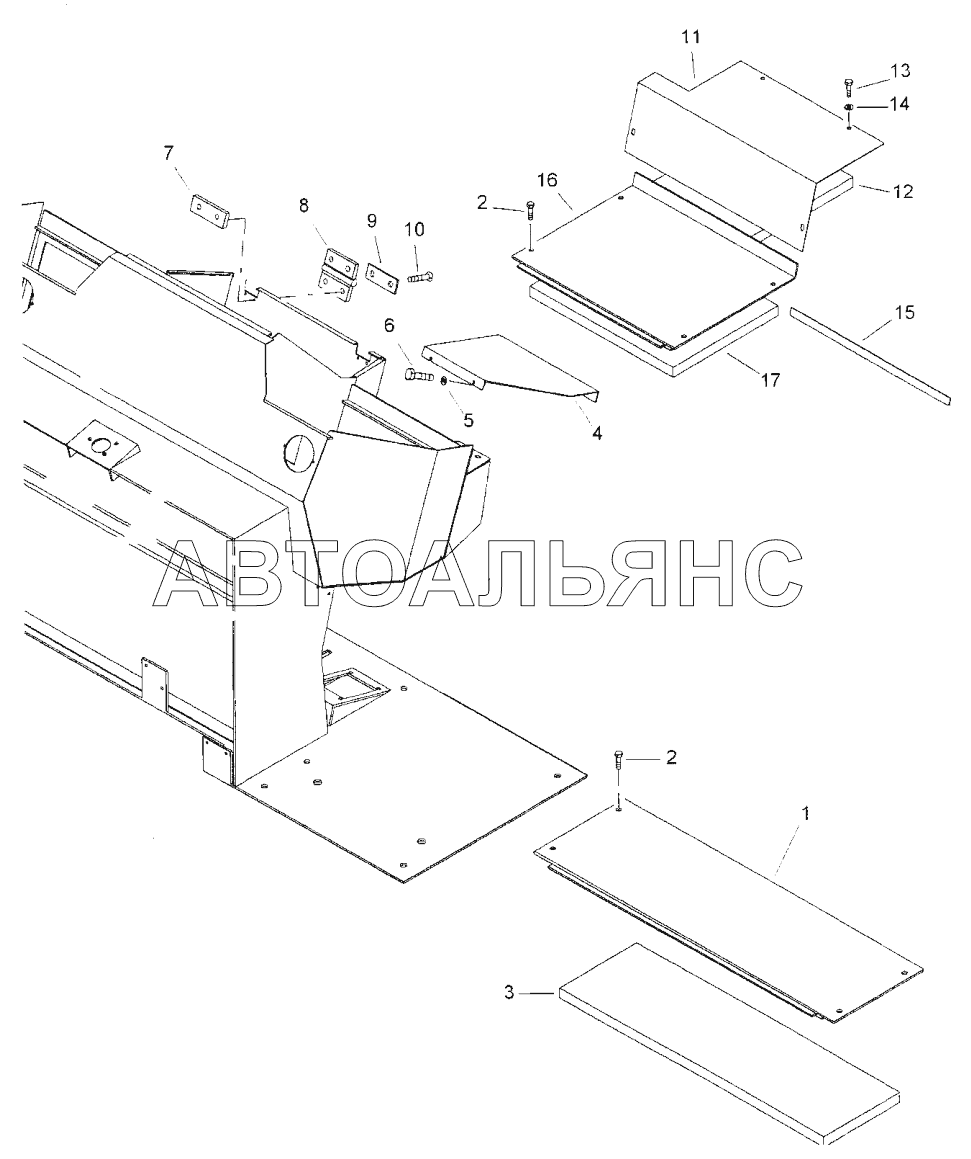

Operators Platform BW 24R. Каталог 2007г.

Operators Platform BW 24R Seat Support BW 24R

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cover

Заводской номер: 38051267 Количество на модель: 1
38051267
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 38051311 Количество на модель: 26
38051311
26
3

Номер детали на чертеже:

3

Insulation

Заводской номер: 38051719 Количество на модель: 1
38051719
1
4

Номер детали на чертеже:

4

Cover

Заводской номер: 38051266 Количество на модель: 2
38051266
2
5

Номер детали на чертеже:

5

Washer

Заводской номер: 08510511 Количество на модель: 8
08510511
8
6

Номер детали на чертеже:

6

Hexagon bolt

Заводской номер: 38051200 Количество на модель: 8
38051200
8
7

Номер детали на чертеже:

7

Plate

Заводской номер: 38051378 Количество на модель: 2
38051378
2
8

Номер детали на чертеже:

8

Hinge

Заводской номер: 38051521 Количество на модель: 2
38051521
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 38051376 Количество на модель: 2
38051376
2
11

Номер детали на чертеже:

11

Cover

Заводской номер: 38051276 Количество на модель: 1
38051276
1
12

Номер детали на чертеже:

12

Insulation

Заводской номер: 38051718 Количество на модель: 1
38051718
1
13

Номер детали на чертеже:

13

Hexagon bolt

Заводской номер: 38051203 Количество на модель: 4
38051203
4
14

Номер детали на чертеже:

14

Washer

Заводской номер: 08510817 Количество на модель: 4
08510817
4
15

Номер детали на чертеже:

15

Adhesive tape

Заводской номер: 38051697 Количество на модель: 1
38051697
1
16

Номер детали на чертеже:

16

Cover

Заводской номер: 38051268 Количество на модель: 1
38051268
1
17

Номер детали на чертеже:

17

Insulation

Заводской номер: 38051717 Количество на модель: 1
38051717
1
