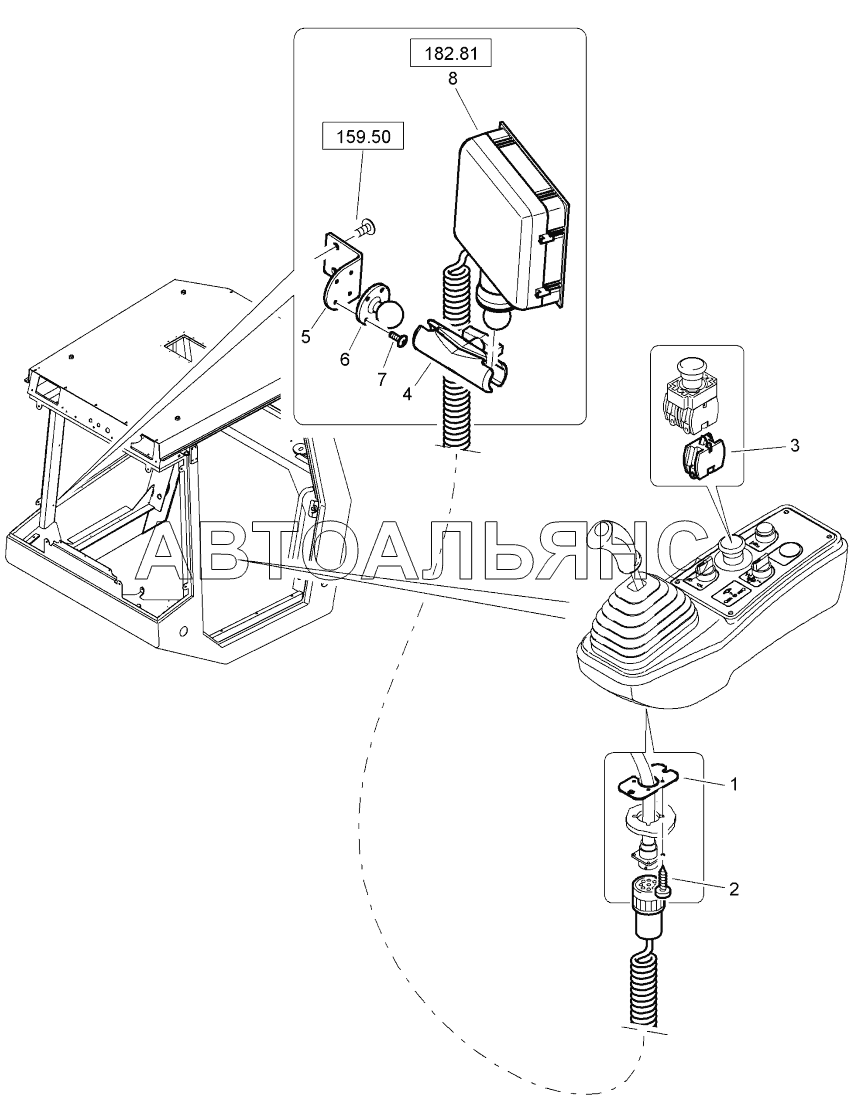

VM9-BTM plus BW211D-40. Каталог 2007г.

VM9-BTM plus BW211D-40 VM9-BTM plus BW211D-40

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plate

Заводской номер: 87003293 Количество на модель: 1
87003293
1
2

Номер детали на чертеже:

2

Slotted fillister head screw

Заводской номер: 07210320 Количество на модель: 4
07210320
4
3

Номер детали на чертеже:

3

Switch,normally closed

Заводской номер: 05762301 Количество на модель: 1
05762301
1
4

Номер детали на чертеже:

4

Holder

Заводской номер: 05991408 Количество на модель: 1
05991408
1
5

Номер детали на чертеже:

5

Holder

Заводской номер: 58203116 Количество на модель: 1
58203116
1
6

Номер детали на чертеже:

6

Receptacle

Заводской номер: 05991409 Количество на модель: 1
05991409
1
7

Номер детали на чертеже:

7

Lens head screw

Заводской номер: 07210890 Количество на модель: 4
07210890
4
8

Номер детали на чертеже:

8

LCD-display

Заводской номер: 58270193 Количество на модель: 1
58270193
1
VM9-BTM plus BW211D-40 VM9-BTM plus BW211D-40
