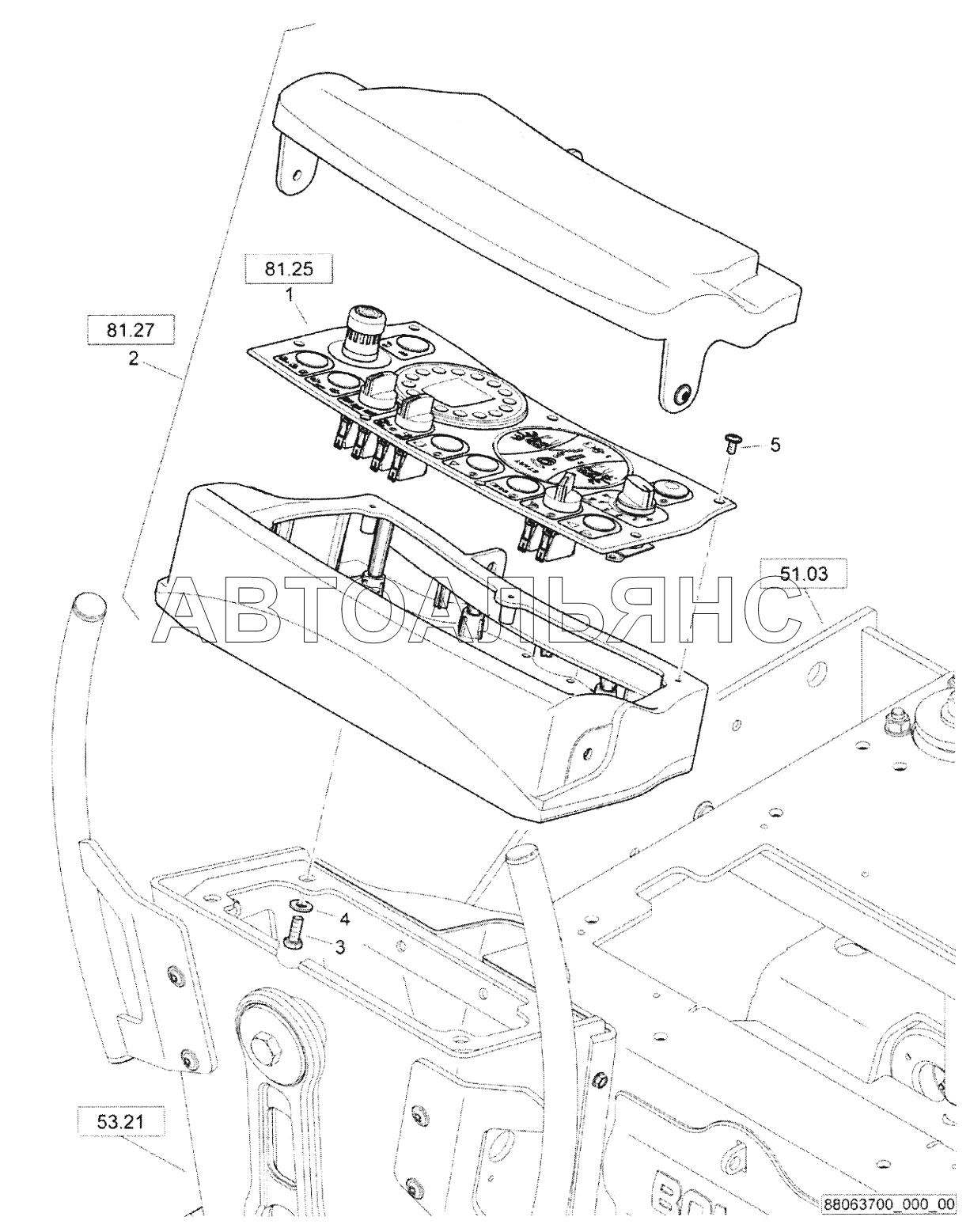

Instruments BW120AD-5. Каталог 2017г.

Roller drum, assembled BW120AD-5 Central electric BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Instruments

Заводской номер: 88063701 Количество на модель: 1
88063701
1
2

Номер детали на чертеже:

2

Dashboard

Заводской номер: 46330150 Количество на модель: 1
46330150
1
3

Номер детали на чертеже:

3

Hexagon bolt

Заводской номер: 07140824 Количество на модель: 4
07140824
4
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 08752084 Количество на модель: 4
08752084
4
5

Номер детали на чертеже:

5

Lens head screw

Заводской номер: 07210893 Количество на модель: 7
07210893
7
