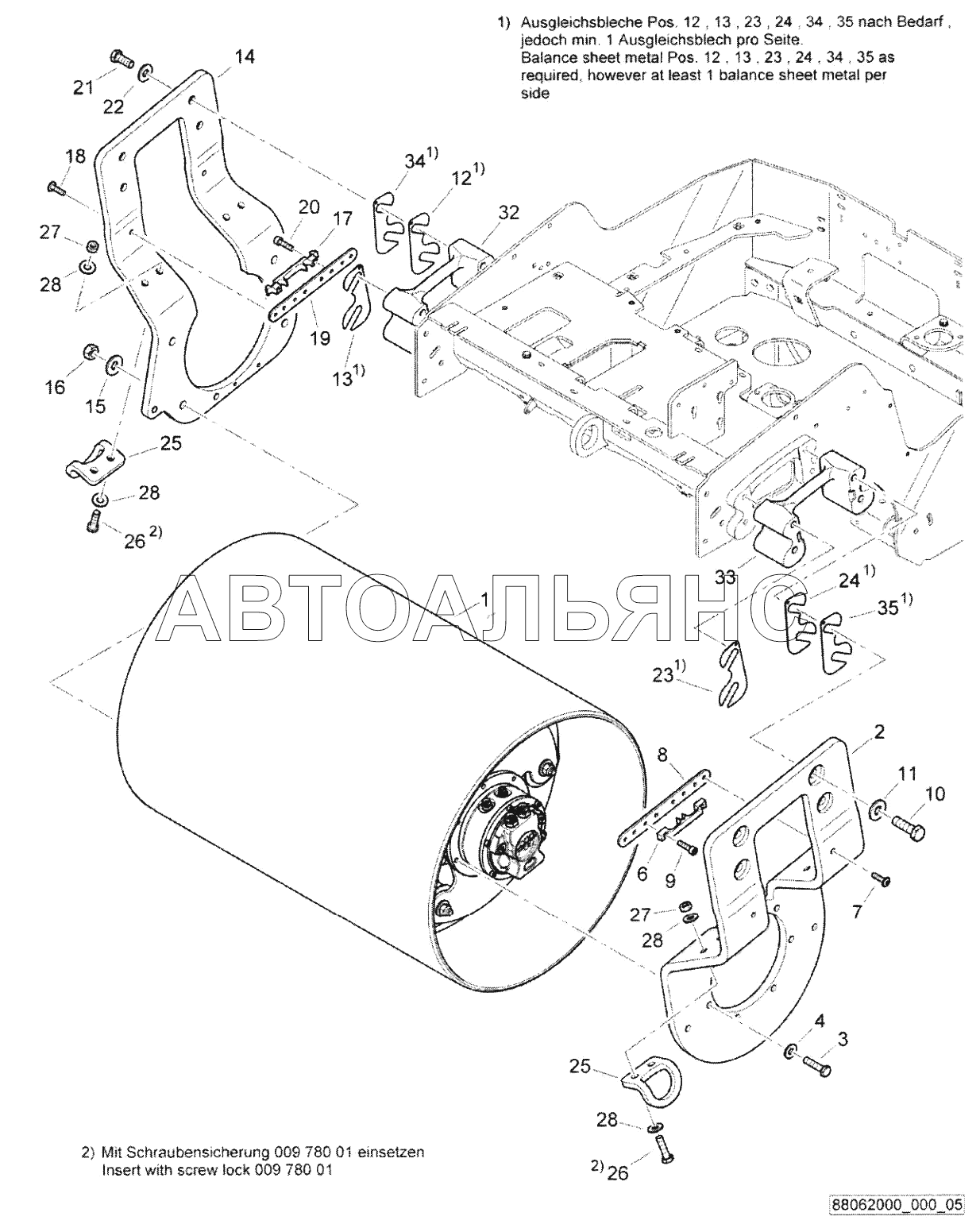

Roller drum BW120AD-5. Каталог 2017г.

Water Pump BW120AD-5 Roller drum, assembled BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Roller drum

Заводской номер: 88062059 Количество на модель: 1
88062059
1
2

Номер детали на чертеже:

2

Support

Заводской номер: 88062050 Количество на модель: 1
88062050
1
3

Номер детали на чертеже:

3

Hexagon bolt

Заводской номер: 07141238 Количество на модель: 7
07141238
7
4

Номер детали на чертеже:

4

Washer

Заводской номер: 08511324 Количество на модель: 7
08511324
7
6

Номер детали на чертеже:

6

Clamp

Заводской номер: 95460197 Количество на модель: 1
95460197
1
7

Номер детали на чертеже:

7

Screw

Заводской номер: 07860530 Количество на модель: 2
07860530
2
8

Номер детали на чертеже:

8

Holder

Заводской номер: 88062024 Количество на модель: 1
88062024
1
9

Номер детали на чертеже:

9

Screw

Заводской номер: 07860525 Количество на модель: 2
07860525
2
10

Номер детали на чертеже:

10

Hexagon bolt

Заводской номер: 07131664 Количество на модель: 4
07131664
4
11

Номер детали на чертеже:

11

Spring washer

Заводской номер: 08752170 Количество на модель: 4
08752170
4
12

Номер детали на чертеже:

12

Compensation plate

Заводской номер: 88062017 Количество на модель: 2
88062017
2
13

Номер детали на чертеже:

13

Compensation plate

Заводской номер: 88062018 Количество на модель: 2
88062018
2
14

Номер детали на чертеже:

14

Support

Заводской номер: 88062049 Количество на модель: 1
88062049
1
16

Номер детали на чертеже:

16

Hexagon nut

Заводской номер: 08111623 Количество на модель: 4
08111623
4
17

Номер детали на чертеже:

17

Clamp

Заводской номер: 88003392 Количество на модель: 1
88003392
1
18

Номер детали на чертеже:

18

Screw

Заводской номер: 07860530 Количество на модель: 2
07860530
2
19

Номер детали на чертеже:

19

Holder

Заводской номер: 88062024 Количество на модель: 1
88062024
1
20

Номер детали на чертеже:

20

Screw

Заводской номер: 07860525 Количество на модель: 2
07860525
2
21

Номер детали на чертеже:

21

Hexagon bolt

Заводской номер: 07131664 Количество на модель: 4
07131664
4
23

Номер детали на чертеже:

23

Compensation plate

Заводской номер: 88062017 Количество на модель: 2
88062017
2
24

Номер детали на чертеже:

24

Compensation plate

Заводской номер: 88062018 Количество на модель: 2
88062018
2
25

Номер детали на чертеже:

25

Loading hook

Заводской номер: 46230201 Количество на модель: 2
46230201
2
26

Номер детали на чертеже:

26

Hexagon bolt

Заводской номер: 07141251 Количество на модель: 4
07141251
4
27

Номер детали на чертеже:

27

Hexagon nut

Заводской номер: 08111218 Количество на модель: 4
08111218
4
28

Номер детали на чертеже:

28

Spring washer

Заводской номер: 08752130 Количество на модель: 16
08752130
16
32

Номер детали на чертеже:

32

Spacer piece

Заводской номер: 46230146 Количество на модель: 1
46230146
1
33

Номер детали на чертеже:

33

Spacer piece

Заводской номер: 46230146 Количество на модель: 1
46230146
1
34

Номер детали на чертеже:

34

Compensation plate

Заводской номер: 88062022 Количество на модель: 2
88062022
2
35

Номер детали на чертеже:

35

Compensation plate

Заводской номер: 88062022 Количество на модель: 1
88062022
1
36

Номер детали на чертеже:

36

Washer

Заводской номер: 08510817 Количество на модель: 2
08510817
2
