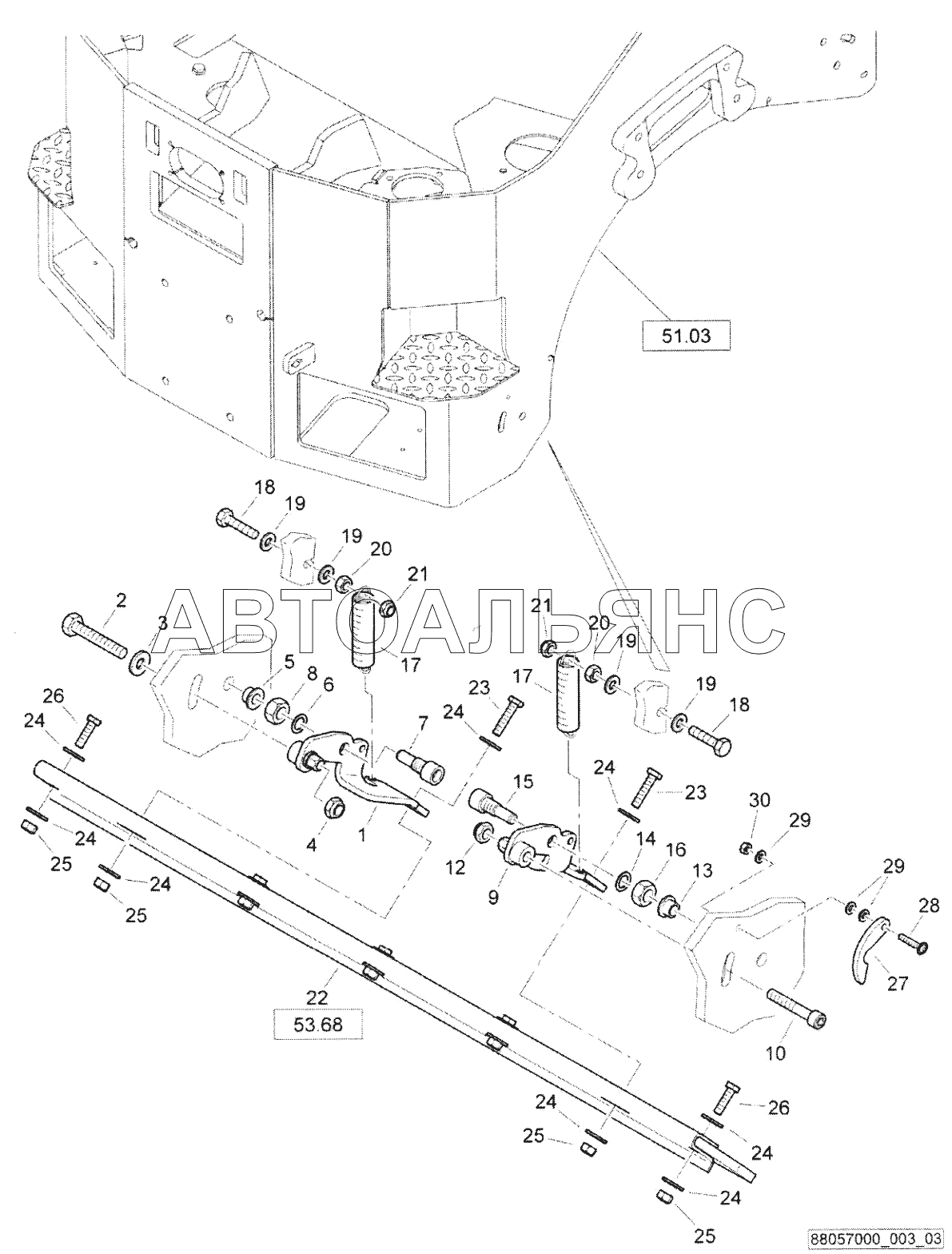

Scraper BW120AD-5. Каталог 2017г.

Scraper BW120AD-5 Scraper BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Scraper holder

Заводской номер: 46310153 Количество на модель: 1
46310153
1
2

Номер детали на чертеже:

2

Capscrew, hex head

Заводской номер: 07141052 Количество на модель: 1
07141052
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 08511021 Количество на модель: 1
08511021
1
4

Номер детали на чертеже:

4

Safety nut

Заводской номер: 08131016 Количество на модель: 1
08131016
1
5

Номер детали на чертеже:

5

Bushing

Заводской номер: 06281204 Количество на модель: 1
06281204
1
7

Номер детали на чертеже:

7

Stud-bolt

Заводской номер: 78320212 Количество на модель: 1
78320212
1
8

Номер детали на чертеже:

8

Hexagon nut

Заводской номер: 08111218 Количество на модель: 1
08111218
1
9

Номер детали на чертеже:

9

Scraper holder

Заводской номер: 46310154 Количество на модель: 1
46310154
1
10

Номер детали на чертеже:

10

Socket-head cap screw

Заводской номер: 07231040 Количество на модель: 1
07231040
1
17

Номер детали на чертеже:

17

Tension spring

Заводской номер: 65080140 Количество на модель: 2
65080140
2
18

Номер детали на чертеже:

18

Hexagon bolt

Заводской номер: 07140846 Количество на модель: 2
07140846
2
19

Номер детали на чертеже:

19

Washer

Заводской номер: 08510817 Количество на модель: 4
08510817
4
20

Номер детали на чертеже:

20

Hexagon nut

Заводской номер: 08110813 Количество на модель: 2
08110813
2
21

Номер детали на чертеже:

21

Safety nut

Заводской номер: 08130813 Количество на модель: 2
08130813
2
22

Номер детали на чертеже:

22

Scraper, assembled

Заводской номер: 88057100 Количество на модель: 1
88057100
1
23

Номер детали на чертеже:

23

Hexagon bolt

Заводской номер: 07141041 Количество на модель: 2
07141041
2
24

Номер детали на чертеже:

24

Washer

Заводской номер: 08621105 Количество на модель: 8
08621105
8
26

Номер детали на чертеже:

26

Hexagon bolt

Заводской номер: 07141032 Количество на модель: 2
07141032
2
27

Номер детали на чертеже:

27

Plate

Заводской номер: 88057504 Количество на модель: 1
88057504
1
28

Номер детали на чертеже:

28

Pens head screw

Заводской номер: 07210627 Количество на модель: 1
07210627
1
29

Номер детали на чертеже:

29

Washer

Заводской номер: 08510612 Количество на модель: 3
08510612
3
30

Номер детали на чертеже:

30

Safety nut

Заводской номер: 08130611 Количество на модель: 1
08130611
1
Scraper BW120AD-5 Scraper BW120AD-5
