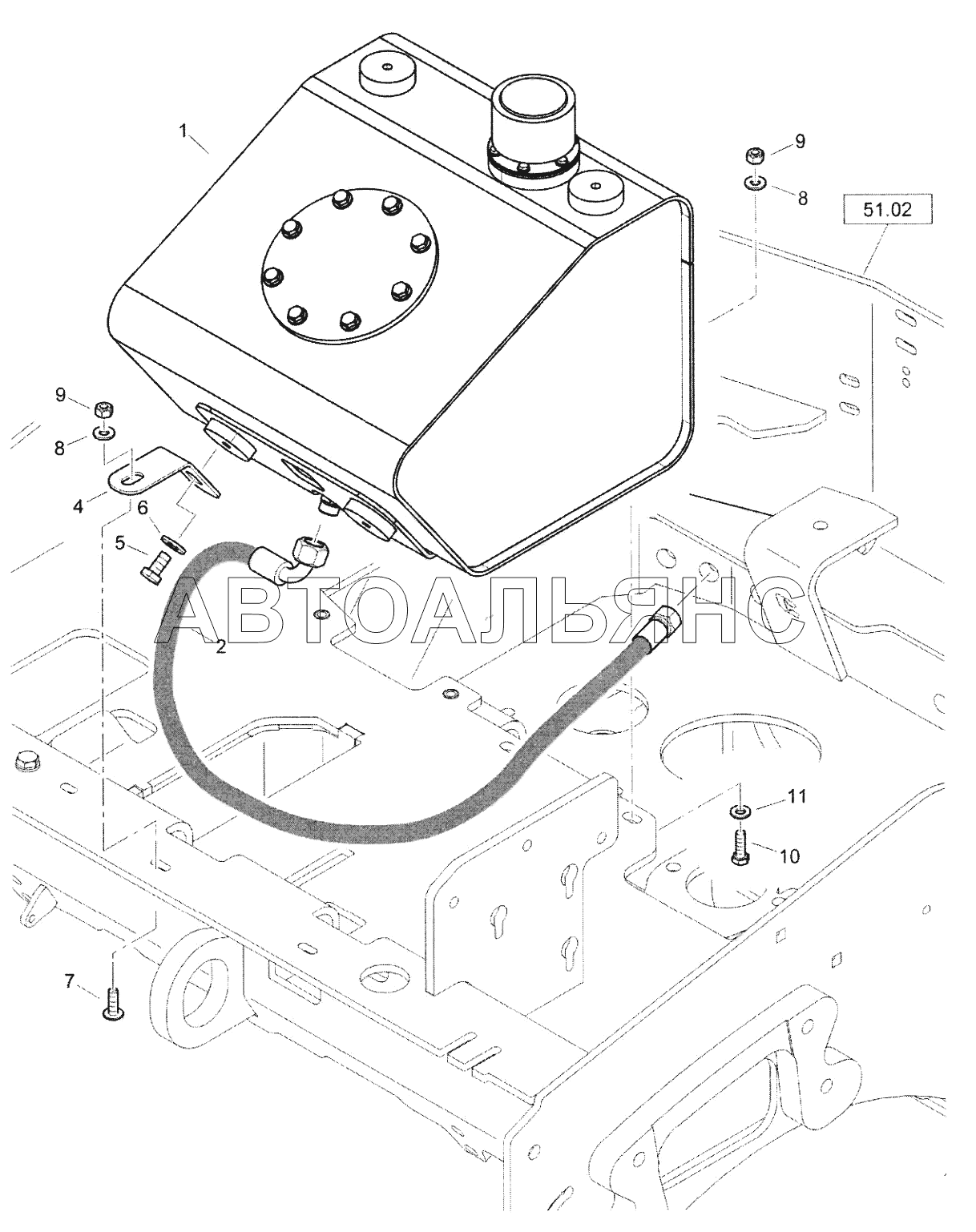

Hydraulic Tank BW120AD-5. Каталог 2017г.

Operator's Seat BW120AD-5 Hydraulic Oil Filter BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hydraulic oil tank, assembled

Заводской номер: 83412140 Количество на модель: 1
83412140
1
2

Номер детали на чертеже:

2

Hose assy. ac. WN3111

Заводской номер: 05557581 Количество на модель: 1
05557581
1
4

Номер детали на чертеже:

4

Supporting angle

Заводской номер: 88055502 Количество на модель: 2
88055502
2
5

Номер детали на чертеже:

5

Hexagon bolt

Заводской номер: 07141017 Количество на модель: 2
07141017
2
6

Номер детали на чертеже:

6

Spring washer

Заводской номер: 08752106 Количество на модель: 2
08752106
2
7

Номер детали на чертеже:

7

Lens head screw

Заводской номер: 07210825 Количество на модель: 2
07210825
2
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 08752084 Количество на модель: 4
08752084
4
9

Номер детали на чертеже:

9

Safety nut

Заводской номер: 08130813 Количество на модель: 4
08130813
4
10

Номер детали на чертеже:

10

Hexagon bolt

Заводской номер: 07140834 Количество на модель: 2
07140834
2
11

Номер детали на чертеже:

11

Washer

Заводской номер: 08510817 Количество на модель: 2
08510817
2
