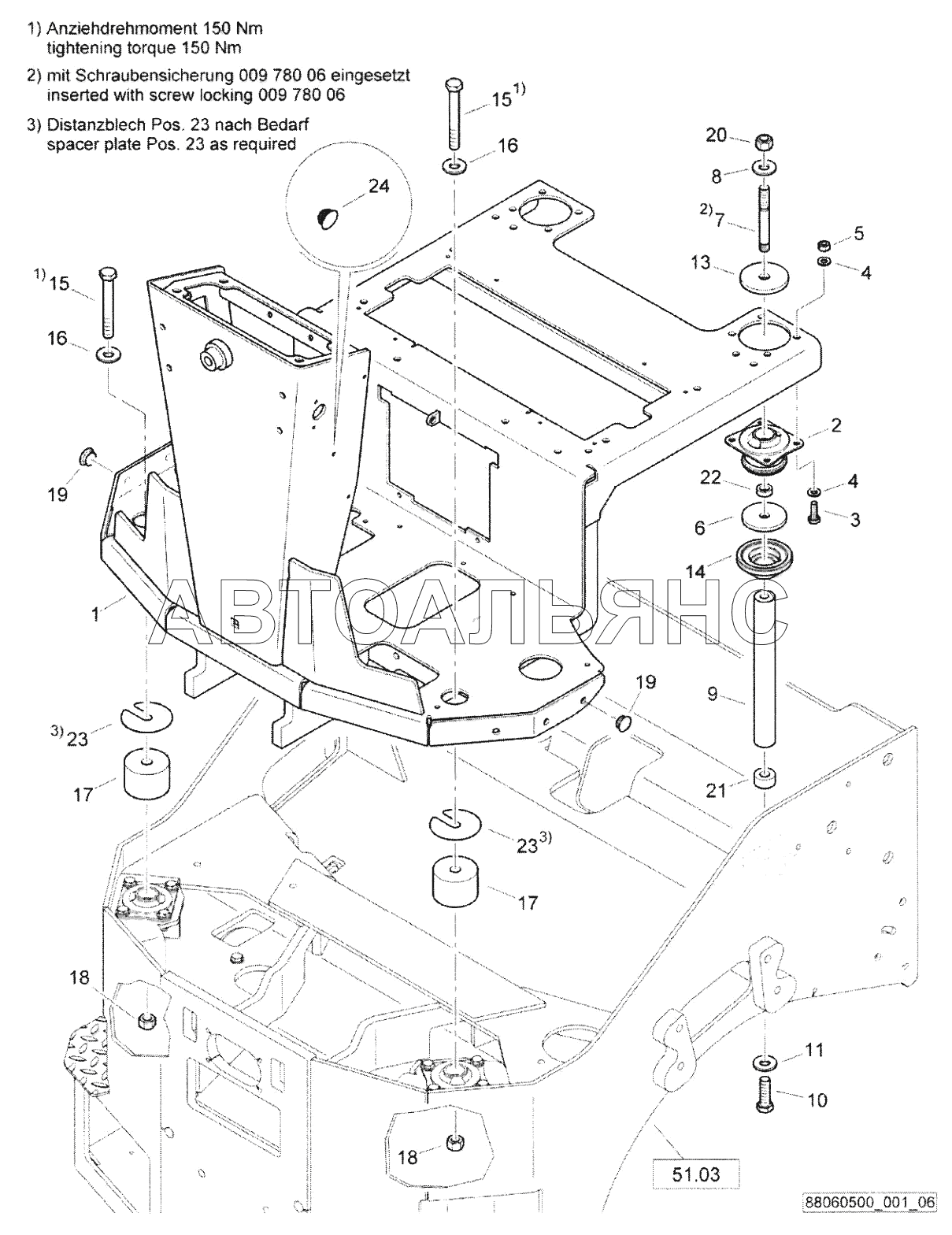

Operators Platform BW120AD-5. Каталог 2017г.

Emulsion tank, assembled BW120AD-5 Operators Platform BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
14
15
16
17
18
19
21
22
23
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Operator's platform

Заводской номер: 65240180 Количество на модель: 1
65240180
1
2

Номер детали на чертеже:

2

Metacone support

Заводской номер: 06170045L Количество на модель: 2
06170045L
2
3

Номер детали на чертеже:

3

Hexagon bolt

Заводской номер: 07141027 Количество на модель: 8
07141027
8
4

Номер детали на чертеже:

4

Washer

Заводской номер: 08511021 Количество на модель: 16
08511021
16
5

Номер детали на чертеже:

5

Safety nut

Заводской номер: 08131016 Количество на модель: 8
08131016
8
6

Номер детали на чертеже:

6

Washer

Заводской номер: 57161206 Количество на модель: 2
57161206
2
7

Номер детали на чертеже:

7

Pin screw

Заводской номер: 07591610 Количество на модель: 2
07591610
2
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 08752170 Количество на модель: 2
08752170
2
9

Номер детали на чертеже:

9

Shaft

Заводской номер: 65240167 Количество на модель: 2
65240167
2
10

Номер детали на чертеже:

10

Hexagon bolt

Заводской номер: 07141648 Количество на модель: 2
07141648
2
14

Номер детали на чертеже:

14

Cone

Заводской номер: 95650430 Количество на модель: 2
95650430
2
15

Номер детали на чертеже:

15

Hexagon bolt

Заводской номер: 07131667 Количество на модель: 2
07131667
2
16

Номер детали на чертеже:

16

Washer

Заводской номер: 08511730 Количество на модель: 2
08511730
2
17

Номер детали на чертеже:

17

Washer

Заводской номер: 95881552 Количество на модель: 2
95881552
2
18

Номер детали на чертеже:

18

Safety nut

Заводской номер: 08131621 Количество на модель: 2
08131621
2
19

Номер детали на чертеже:

19

Plug

Заводской номер: 06510246 Количество на модель: 6
06510246
6
21

Номер детали на чертеже:

21

Spacer sleeve

Заводской номер: 65003275 Количество на модель: 2
65003275
2
22

Номер детали на чертеже:

22

Sleeve

Заводской номер: 57230130 Количество на модель: 2
57230130
2
23

Номер детали на чертеже:

23

Spacer plate

Заводской номер: 65240194 Количество на модель: 2
65240194
2
24

Номер детали на чертеже:

24

Plug

Заводской номер: 06510215 Количество на модель: 1
06510215
1
