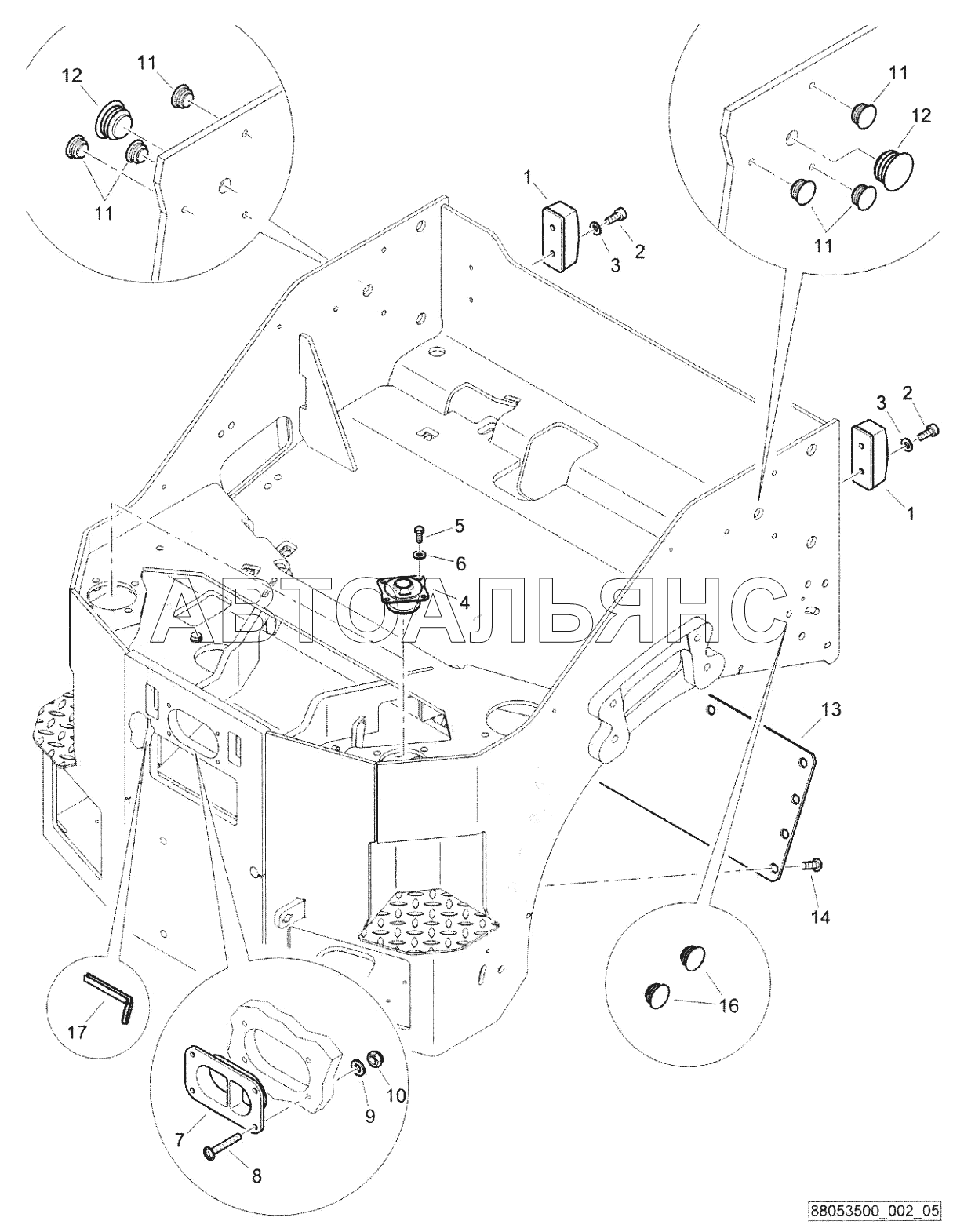

Rear Frame BW120AD-5. Каталог 2017г.

Rear Frame BW120AD-5 Pressure water sprink.sys BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Buffer

Заводской номер: 06550108 Количество на модель: 2
06550108
2
2

Номер детали на чертеже:

2

Screw

Заводской номер: 07860520 Количество на модель: 4
07860520
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 08510817 Количество на модель: 4
08510817
4
4

Номер детали на чертеже:

4

Metacone support

Заводской номер: 06170045L Количество на модель: 2
06170045L
2
5

Номер детали на чертеже:

5

Hexagon bolt

Заводской номер: 07141027 Количество на модель: 8
07141027
8
6

Номер детали на чертеже:

6

Spring washer

Заводской номер: 08752106 Количество на модель: 8
08752106
8
7

Номер детали на чертеже:

7

Hose guide

Заводской номер: 46220146 Количество на модель: 1
46220146
1
8

Номер детали на чертеже:

8

Lens head screw

Заводской номер: 07210617 Количество на модель: 4
07210617
4
9

Номер детали на чертеже:

9

Washer

Заводской номер: 08510612 Количество на модель: 4
08510612
4
10

Номер детали на чертеже:

10

Safety nut

Заводской номер: 08130611 Количество на модель: 4
08130611
4
11

Номер детали на чертеже:

11

Plug

Заводской номер: 06510208 Количество на модель: 6
06510208
6
12

Номер детали на чертеже:

12

Plug

Заводской номер: 06510214 Количество на модель: 2
06510214
2
13

Номер детали на чертеже:

13

Stiffening plate

Заводской номер: 88053571 Количество на модель: 1
88053571
1
14

Номер детали на чертеже:

14

Pens head screw

Заводской номер: 07211025 Количество на модель: 10
07211025
10
16

Номер детали на чертеже:

16

Plug

Заводской номер: 06510212 Количество на модель: 6
06510212
6
17

Номер детали на чертеже:

17

Profile

Заводской номер: 00652010 Количество на модель: 1
00652010
1
