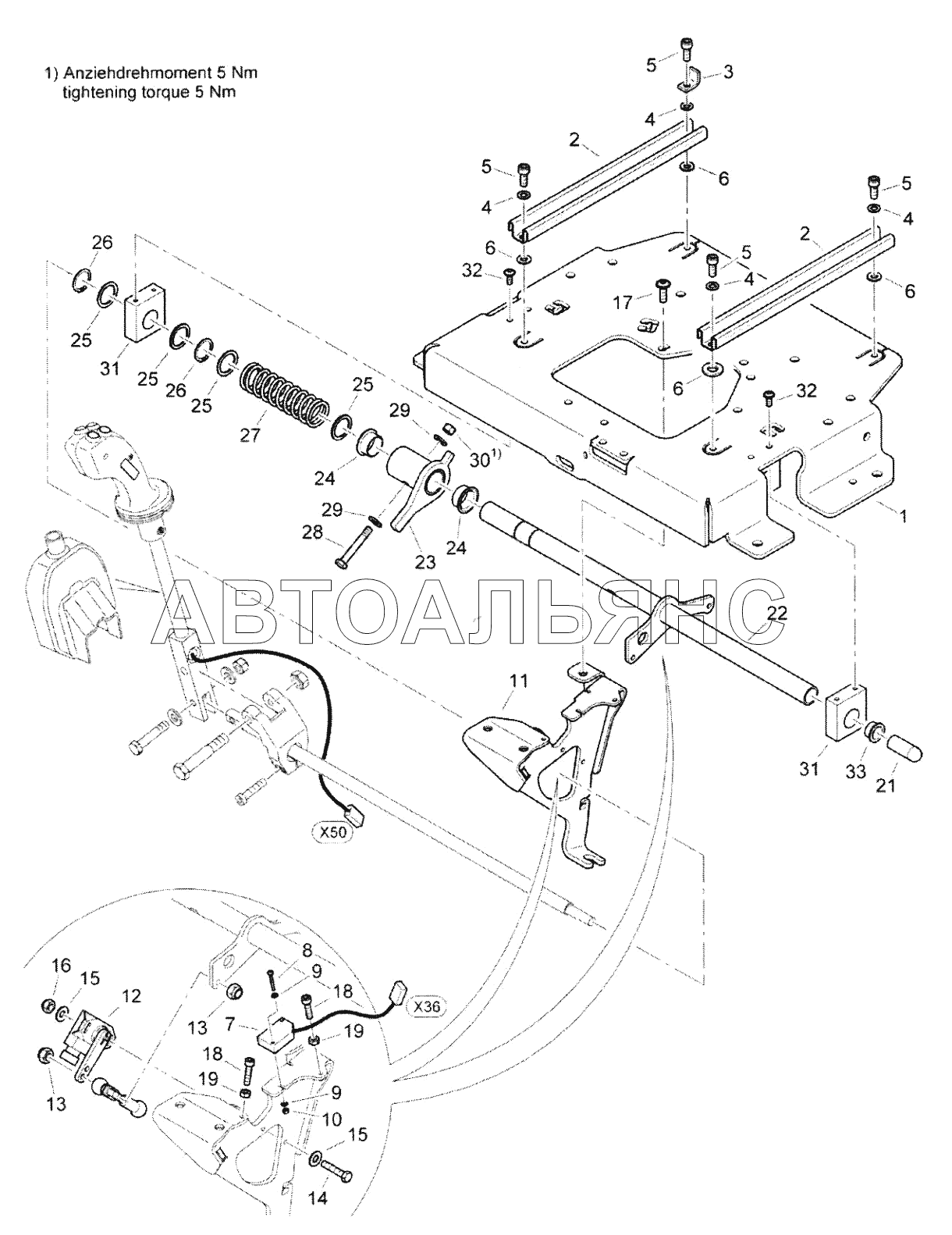

Operating console, assembled BW120AD-5. Каталог 2017г.

Actuation BW120AD-5 Operating console, assembled BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Seat console

Заводской номер: 88069108 Количество на модель: 1
88069108
1
2

Номер детали на чертеже:

2

Sliding rail

Заводской номер: 05566195 Количество на модель: 2
05566195
2
3

Номер детали на чертеже:

3

Angle

Заводской номер: 46420159 Количество на модель: 1
46420159
1
4

Номер детали на чертеже:

4

Washer

Заводской номер: 08650817 Количество на модель: 4
08650817
4
5

Номер детали на чертеже:

5

Screw

Заводской номер: 07860520 Количество на модель: 4
07860520
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: 08510817 Количество на модель: 4
08510817
4
7

Номер детали на чертеже:

7

Proximity switch

Заводской номер: 58260382 Количество на модель: 1
58260382
1
8

Номер детали на чертеже:

8

Lens head screw

Заводской номер: 07210341 Количество на модель: 2
07210341
2
9

Номер детали на чертеже:

9

Washer

Заводской номер: 08510307 Количество на модель: 4
08510307
4
10

Номер детали на чертеже:

10

Safety nut

Заводской номер: 08130305 Количество на модель: 2
08130305
2
11

Номер детали на чертеже:

11

Holder

Заводской номер: 46420187 Количество на модель: 1
46420187
1
12

Номер детали на чертеже:

12

Angular sender

Заводской номер: 05767405 Количество на модель: 1
05767405
1
13

Номер детали на чертеже:

13

Safety nut

Заводской номер: 08130611 Количество на модель: 2
08130611
2
14

Номер детали на чертеже:

14

Hexagon bolt

Заводской номер: 07140441 Количество на модель: 2
07140441
2
15

Номер детали на чертеже:

15

Washer

Заводской номер: 08510412 Количество на модель: 4
08510412
4
16

Номер детали на чертеже:

16

Safety nut

Заводской номер: 08130408 Количество на модель: 2
08130408
2
17

Номер детали на чертеже:

17

Lens head screw

Заводской номер: 07210825 Количество на модель: 3
07210825
3
18

Номер детали на чертеже:

18

Socket-head cap screw

Заводской номер: 07230621 Количество на модель: 2
07230621
2
19

Номер детали на чертеже:

19

Hexagon nut

Заводской номер: 08110620 Количество на модель: 2
08110620
2
21

Номер детали на чертеже:

21

Protection cap

Заводской номер: 06510371 Количество на модель: 1
06510371
1
22

Номер детали на чертеже:

22

Tube

Заводской номер: 46420175 Количество на модель: 1
46420175
1
23

Номер детали на чертеже:

23

Bushing

Заводской номер: 46420186 Количество на модель: 1
46420186
1
24

Номер детали на чертеже:

24

Friction bearing

Заводской номер: 05802427 Количество на модель: 2
05802427
2
25

Номер детали на чертеже:

25

Shim

Заводской номер: 05521011 Количество на модель: 4
05521011
4
26

Номер детали на чертеже:

26

Circlip, external

Заводской номер: 09211301 Количество на модель: 2
09211301
2
27

Номер детали на чертеже:

27

Pressure spring

Заводской номер: 05661353 Количество на модель: 1
05661353
1
28

Номер детали на чертеже:

28

Screw

Заводской номер: 46420174 Количество на модель: 1
46420174
1
29

Номер детали на чертеже:

29

Spring washer

Заводской номер: 08752084 Количество на модель: 2
08752084
2
30

Номер детали на чертеже:

30

Safety nut

Заводской номер: 08310812 Количество на модель: 1
08310812
1
31

Номер детали на чертеже:

31

Pillow block

Заводской номер: 88069111 Количество на модель: 2
88069111
2
32

Номер детали на чертеже:

32

Lens head screw

Заводской номер: 07210698 Количество на модель: 4
07210698
4
33

Номер детали на чертеже:

33

Bushing

Заводской номер: 46420172 Количество на модель: 1
46420172
1
Actuation BW120AD-5 Operating console, assembled BW120AD-5
