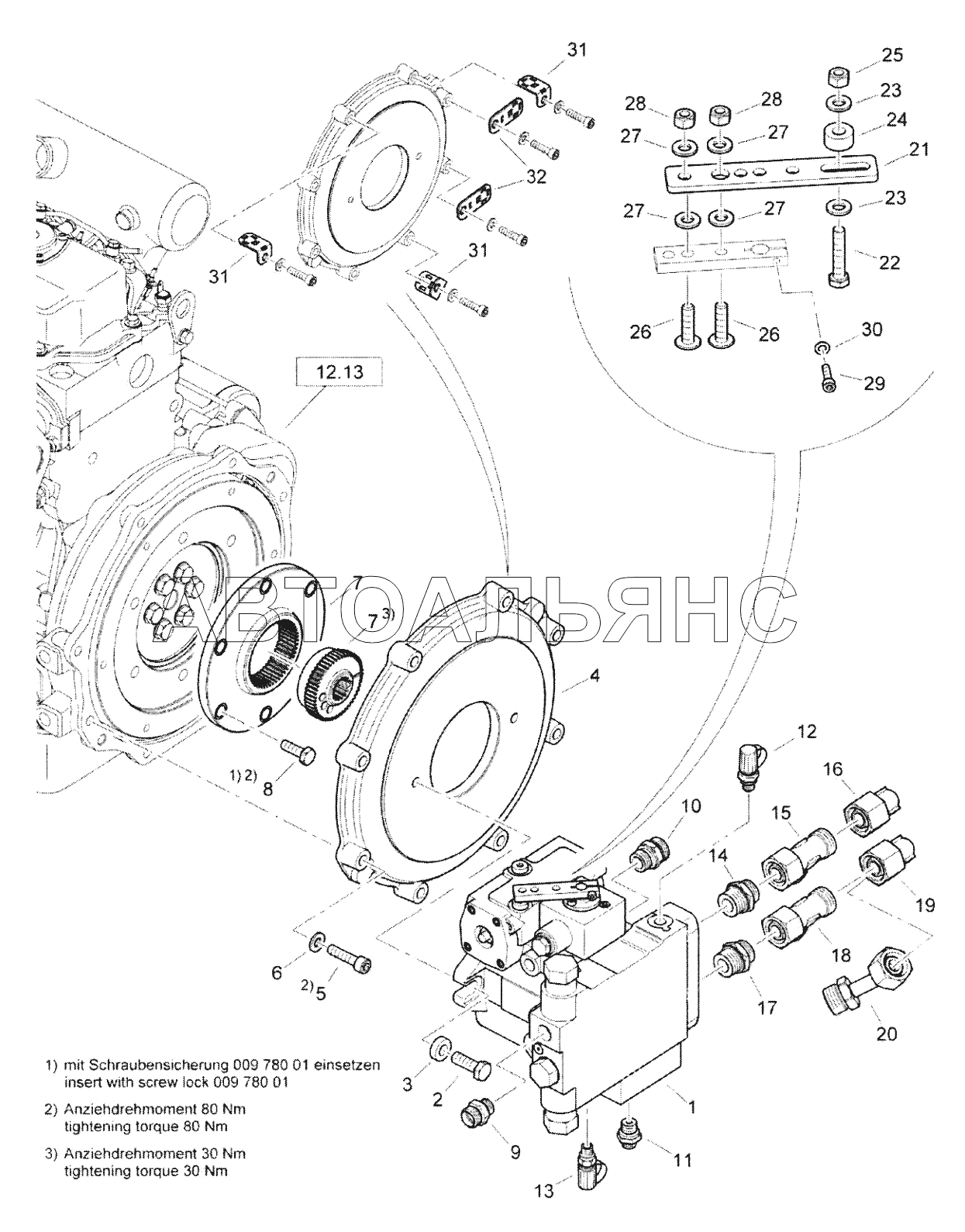

Pump Mounting BW120AD-5. Каталог 2017г.

Engine BW120AD-5 Pump Mounting BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Travel pump

Заводской номер: 05800944 Количество на модель: 1
05800944
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07141238 Количество на модель: 2
07141238
2
3

Номер детали на чертеже:

3

Washer

Заводской номер: 75070002 Количество на модель: 2
75070002
2
4

Номер детали на чертеже:

4

Pump flange

Заводской номер: 05614818 Количество на модель: 1
05614818
1
5

Номер детали на чертеже:

5

Socket-head cap screw

Заводской номер: 07231028 Количество на модель: 8
07231028
8
6

Номер детали на чертеже:

6

Spring washer

Заводской номер: 08752106 Количество на модель: 8
08752106
8
7

Номер детали на чертеже:

7

Coupling

Заводской номер: 05614056 Количество на модель: 1
05614056
1
8

Номер детали на чертеже:

8

Hexagon bolt

Заводской номер: 07141234 Количество на модель: 6
07141234
6
9

Номер детали на чертеже:

9

Double-ended union

Заводской номер: 05540010 Количество на модель: 1
05540010
1
10

Номер детали на чертеже:

10

Double-ended union

Заводской номер: 05540011 Количество на модель: 1
05540011
1
11

Номер детали на чертеже:

11

Double-ended union

Заводской номер: 05548018 Количество на модель: 1
05548018
1
12

Номер детали на чертеже:

12

Test connection

Заводской номер: 05544012 Количество на модель: 1
05544012
1
14

Номер детали на чертеже:

14

Socket

Заводской номер: 05540058 Количество на модель: 1
05540058
1
15

Номер детали на чертеже:

15

L-union

Заводской номер: 05542207 Количество на модель: 1
05542207
1
16

Номер детали на чертеже:

16

Angular union

Заводской номер: 05542137 Количество на модель: 1
05542137
1
18

Номер детали на чертеже:

18

L-union

Заводской номер: 05542207 Количество на модель: 1
05542207
1
19

Номер детали на чертеже:

19

Angular union

Заводской номер: 05542137 Количество на модель: 1
05542137
1
20

Номер детали на чертеже:

20

Union extension

Заводской номер: 05542388 Количество на модель: 1
05542388
1
21

Номер детали на чертеже:

21

Lever

Заводской номер: 95460043 Количество на модель: 1
95460043
1
22

Номер детали на чертеже:

22

Hexagon bolt

Заводской номер: 07140846 Количество на модель: 1
07140846
1
23

Номер детали на чертеже:

23

Washer

Заводской номер: 08510817 Количество на модель: 2
08510817
2
24

Номер детали на чертеже:

24

Washer

Заводской номер: 54240206 Количество на модель: 1
54240206
1
25

Номер детали на чертеже:

25

Safety nut

Заводской номер: 08130813 Количество на модель: 1
08130813
1
26

Номер детали на чертеже:

26

Lens head screw

Заводской номер: 07210817 Количество на модель: 2
07210817
2
29

Номер детали на чертеже:

29

Socket-head cap screw

Заводской номер: 07230521 Количество на модель: 1
07230521
1
30

Номер детали на чертеже:

30

Washer

Заводской номер: 08510511 Количество на модель: 1
08510511
1
31

Номер детали на чертеже:

31

Cableclip

Заводской номер: 87611962 Количество на модель: 3
87611962
3
32

Номер детали на чертеже:

32

Cableclip

Заводской номер: 83710721 Количество на модель: 2
83710721
2
Engine BW120AD-5 Pump Mounting BW120AD-5
