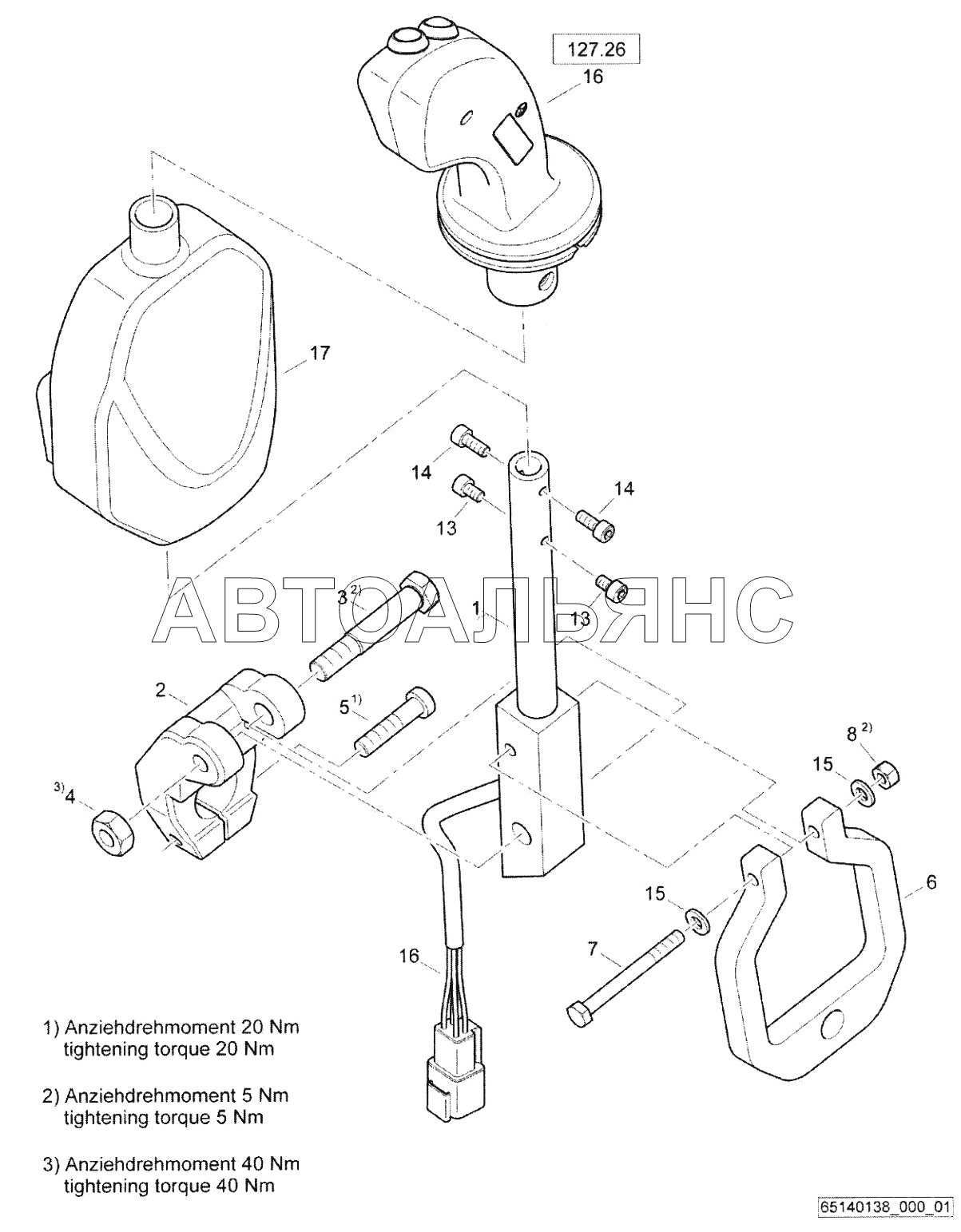

Double travel lever, assembled BW120AD-5. Каталог 2017г.

Decals BW120AD-5 Operating console, assembled BW120AD-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Lever

Заводской номер: 88069106 Количество на модель: 1
88069106
1
2

Номер детали на чертеже:

2

Clamping holder

Заводской номер: 46420157 Количество на модель: 1
46420157
1
3

Номер детали на чертеже:

3

Precision hexagon bolt

Заводской номер: 05568781 Количество на модель: 1
05568781
1
4

Номер детали на чертеже:

4

Hexagon nut

Заводской номер: 08111016 Количество на модель: 1
08111016
1
5

Номер детали на чертеже:

5

Socket-head cap screw

Заводской номер: 07240821 Количество на модель: 1
07240821
1
6

Номер детали на чертеже:

6

Driver

Заводской номер: 46420158 Количество на модель: 1
46420158
1
7

Номер детали на чертеже:

7

Hexagon bolt

Заводской номер: 07130640 Количество на модель: 1
07130640
1
8

Номер детали на чертеже:

8

Safety nut

Заводской номер: 08130611 Количество на модель: 1
08130611
1
13

Номер детали на чертеже:

13

Socket-head cap screw

Заводской номер: 07230507 Количество на модель: 2
07230507
2
14

Номер детали на чертеже:

14

Socket-head cap screw

Заводской номер: 07230505 Количество на модель: 2
07230505
2
15

Номер детали на чертеже:

15

Washer

Заводской номер: 08510612 Количество на модель: 2
08510612
2
16

Номер детали на чертеже:

16

Handle

Заводской номер: 46420193 Количество на модель: 1
46420193
1
17

Номер детали на чертеже:

17

Trim

Заводской номер: 46420178 Количество на модель: 1
46420178
1
