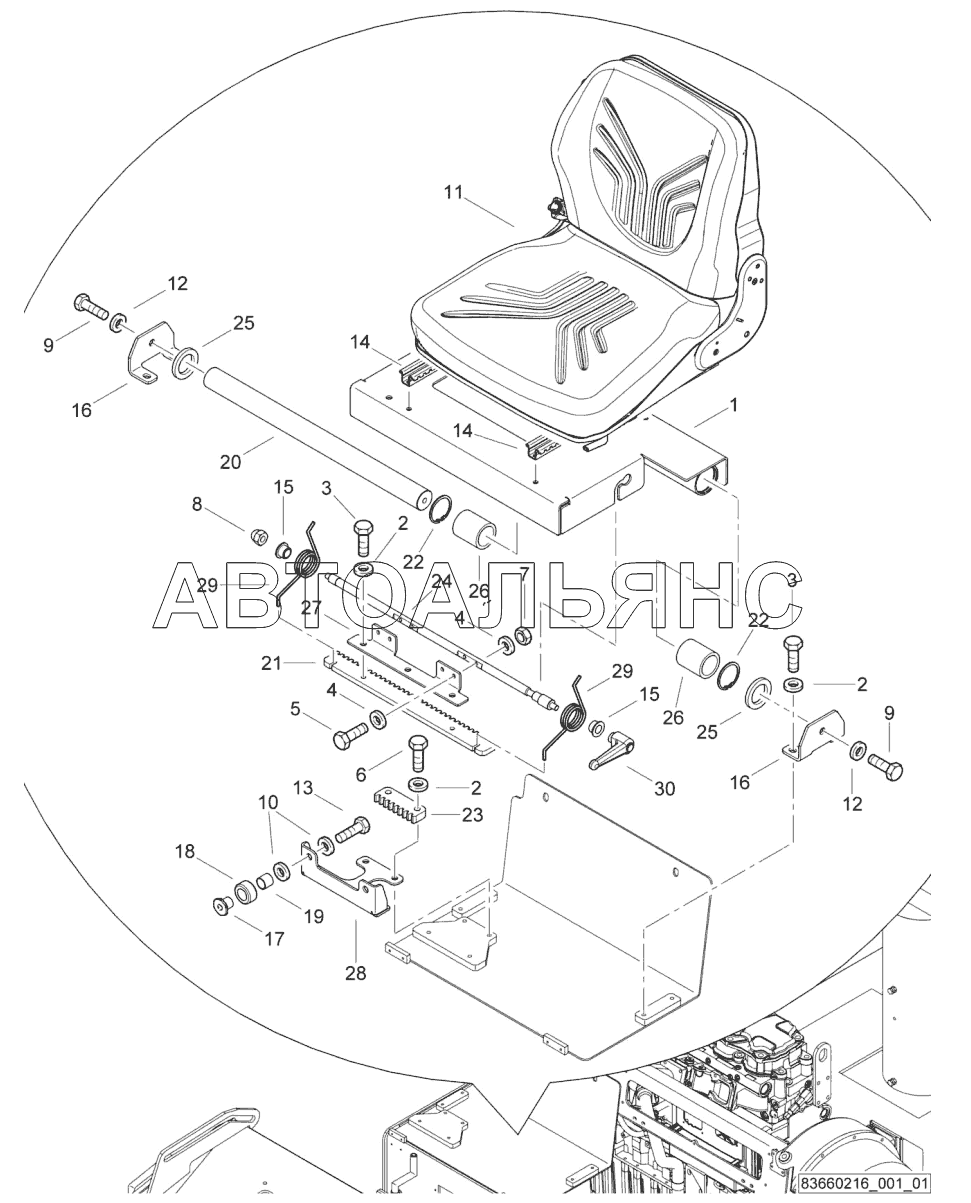

Operator's seat BM1300-30-2. Каталог 2011г.

Access steps BM1300-30-2 Operator's seat BM1300-30-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Seat base

Заводской номер: 83660194 Количество на модель: 1
83660194
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 323111019 Количество на модель: 11
323111019
11
3

Номер детали на чертеже:

3

Screw

Заводской номер: 324002246 Количество на модель: 9
324002246
9
4

Номер детали на чертеже:

4

Round anchor plate

Заводской номер: 323111015 Количество на модель: 8
323111015
8
5

Номер детали на чертеже:

5

Screw

Заводской номер: 324002132 Количество на модель: 4
324002132
4
6

Номер детали на чертеже:

6

Screw

Заводской номер: 324002252 Количество на модель: 2
324002252
2
7

Номер детали на чертеже:

7

Nut

Заводской номер: 324100006 Количество на модель: 4
324100006
4
8

Номер детали на чертеже:

8

Nut

Заводской номер: 324111010 Количество на модель: 1
324111010
1
9

Номер детали на чертеже:

9

Screw

Заводской номер: 324002292 Количество на модель: 2
324002292
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 323111021 Количество на модель: 4
323111021
4
11

Номер детали на чертеже:

11

Operator's seat

Заводской номер: 05570178 Количество на модель: 1
05570178
1
12

Номер детали на чертеже:

12

Spring washer

Заводской номер: 08752130 Количество на модель: 2
08752130
2
14

Номер детали на чертеже:

14

Seat rail,lower part

Заводской номер: 05570177 Количество на модель: 2
05570177
2
15

Номер детали на чертеже:

15

Bushing

Заводской номер: 06281206 Количество на модель: 2
06281206
2
16

Номер детали на чертеже:

16

Pillow block

Заводской номер: 83660196 Количество на модель: 2
83660196
2
17

Номер детали на чертеже:

17

Receptacle

Заводской номер: 88003048 Количество на модель: 2
88003048
2
18

Номер детали на чертеже:

18

Roller

Заводской номер: 88003047 Количество на модель: 2
88003047
2
19

Номер детали на чертеже:

19

Bushing

Заводской номер: 06283096 Количество на модель: 2
06283096
2
20

Номер детали на чертеже:

20

Guide rail

Заводской номер: 83660195 Количество на модель: 1
83660195
1
21

Номер детали на чертеже:

21

Toothed rack

Заводской номер: 83660214 Количество на модель: 1
83660214
1
22

Номер детали на чертеже:

22

Circlip,internal

Заводской номер: 09222900 Количество на модель: 2
09222900
2
23

Номер детали на чертеже:

23

Toothed rack

Заводской номер: 83660198 Количество на модель: 1
83660198
1
24

Номер детали на чертеже:

24

Shaft

Заводской номер: 83660199 Количество на модель: 1
83660199
1
25

Номер детали на чертеже:

25

Stop disc

Заводской номер: 59070360 Количество на модель: 2
59070360
2
26

Номер детали на чертеже:

26

Linear ball bearing

Заводской номер: 05164001 Количество на модель: 2
05164001
2
27

Номер детали на чертеже:

27

Plate

Заводской номер: 83660213 Количество на модель: 1
83660213
1
28

Номер детали на чертеже:

28

Roller support

Заводской номер: 83660197 Количество на модель: 1
83660197
1
29

Номер детали на чертеже:

29

Torsion spring

Заводской номер: 83660312 Количество на модель: 2
83660312
2
30

Номер детали на чертеже:

30

Notched lever

Заводской номер: 05723618 Количество на модель: 1
05723618
1
