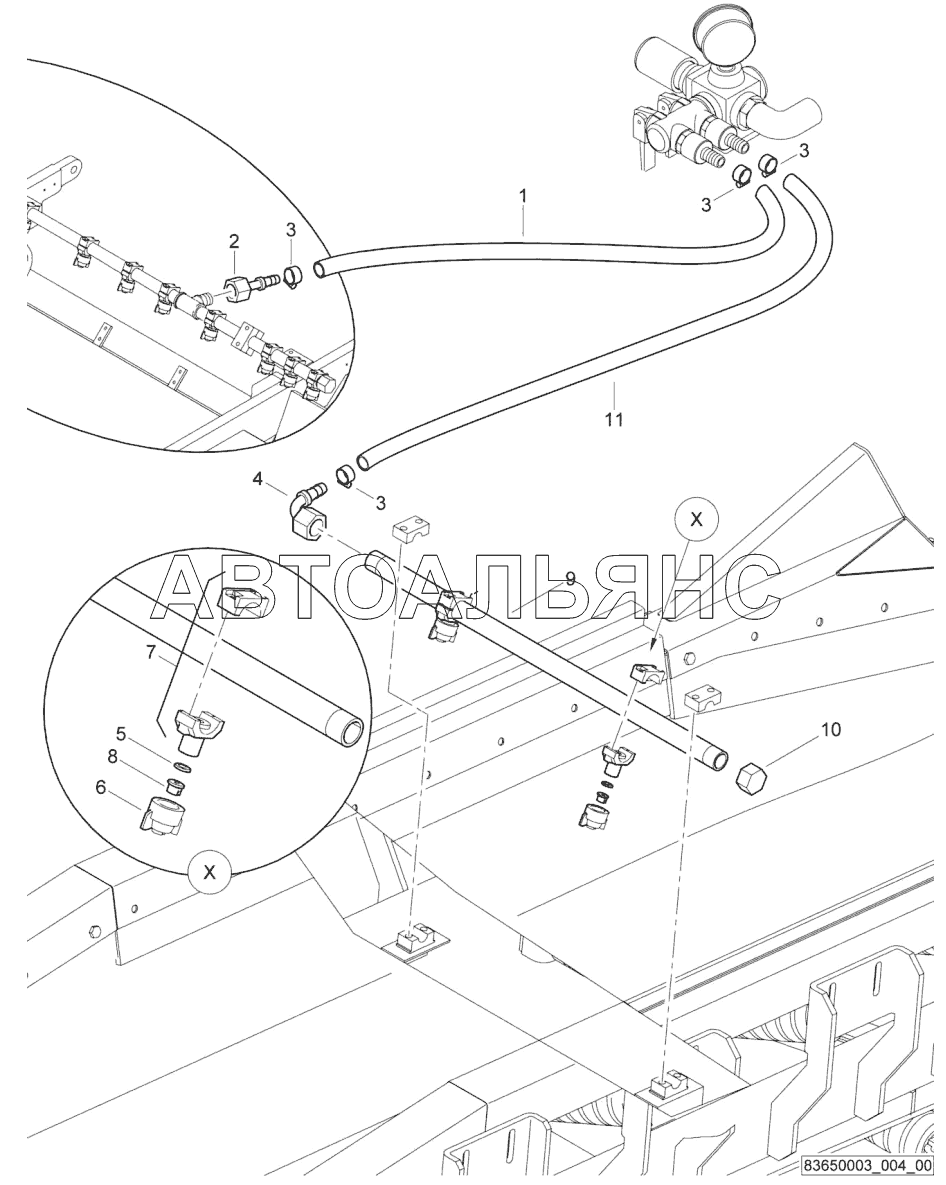

Water sprinkler system BM1300-30-2. Каталог 2011г.

Water sprinkler system BM1300-30-2 Water pump, installation BM1300-30-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube

Заводской номер: 321350014 Количество на модель:
321350014
2

Номер детали на чертеже:

2

Connection

Заводской номер: 322131041 Количество на модель: 3
322131041
3
3

Номер детали на чертеже:

3

Tube clamp

Заводской номер: 323081006 Количество на модель: 4
323081006
4
4

Номер детали на чертеже:

4

Connection

Заводской номер: 322131032 Количество на модель: 3
322131032
3
5

Номер детали на чертеже:

5

Seal

Заводской номер: 348020066 Количество на модель: 2
348020066
2
6

Номер детали на чертеже:

6

Grooved nut

Заводской номер: 348020065 Количество на модель: 2
348020065
2
7

Номер детали на чертеже:

7

Clamp

Заводской номер: 348020064 Количество на модель: 2
348020064
2
8

Номер детали на чертеже:

8

Nozzle

Заводской номер: 348020067 Количество на модель: 2
348020067
2
9

Номер детали на чертеже:

9

Spray ramp

Заводской номер: D2322005 Количество на модель: 1
D2322005
1
10

Номер детали на чертеже:

10

Plug

Заводской номер: 324164020 Количество на модель: 1
324164020
1
11

Номер детали на чертеже:

11

Tube

Заводской номер: 321350014 Количество на модель:
321350014
Water sprinkler system BM1300-30-2 Water pump, installation BM1300-30-2
