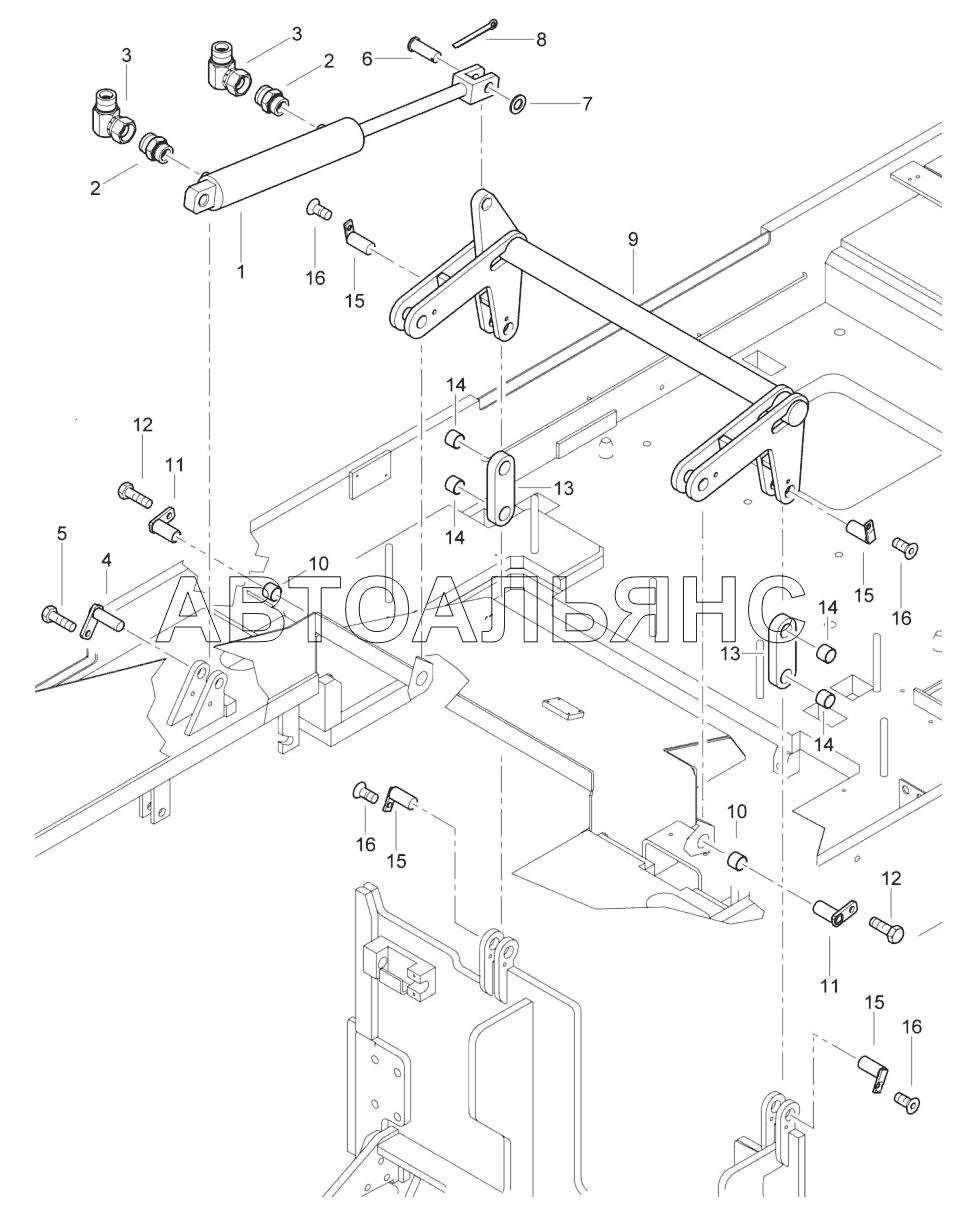

Hold-down BM1300-30-2. Каталог 2011г.

Milling drum housing BM1300-30-2 Water sprinkler system BM1300-30-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder barrel

Заводской номер: D2324125 Количество на модель: 1
D2324125
1
2

Номер детали на чертеже:

2

Double-ended union

Заводской номер: 05540084 Количество на модель: 2
05540084
2
3

Номер детали на чертеже:

3

Angular union

Заводской номер: 05542122 Количество на модель: 2
05542122
2
4

Номер детали на чертеже:

4

Bolt

Заводской номер: D2324138 Количество на модель: 1
D2324138
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 324002288 Количество на модель: 1
324002288
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: D2324126 Количество на модель: 1
D2324126
1
7

Номер детали на чертеже:

7

Round anchor plate

Заводской номер: 323111028 Количество на модель: 1
323111028
1
8

Номер детали на чертеже:

8

Cotter pin

Заводской номер: 323070246 Количество на модель: 1
323070246
1
9

Номер детали на чертеже:

9

Torsion rod

Заводской номер: 83640650 Количество на модель: 1
83640650
1
10

Номер детали на чертеже:

10

Bushing

Заводской номер: 348022664 Количество на модель: 2
348022664
2
11

Номер детали на чертеже:

11

Bolt

Заводской номер: D2324124 Количество на модель: 2
D2324124
2
13

Номер детали на чертеже:

13

Coupling

Заводской номер: D2324122 Количество на модель: 2
D2324122
2
14

Номер детали на чертеже:

14

Bushing

Заводской номер: 348022664 Количество на модель: 4
348022664
4
15

Номер детали на чертеже:

15

Bolt

Заводской номер: D2324123 Количество на модель: 4
D2324123
4
16

Номер детали на чертеже:

16

Screw

Заводской номер: 324044203 Количество на модель: 4
324044203
4
