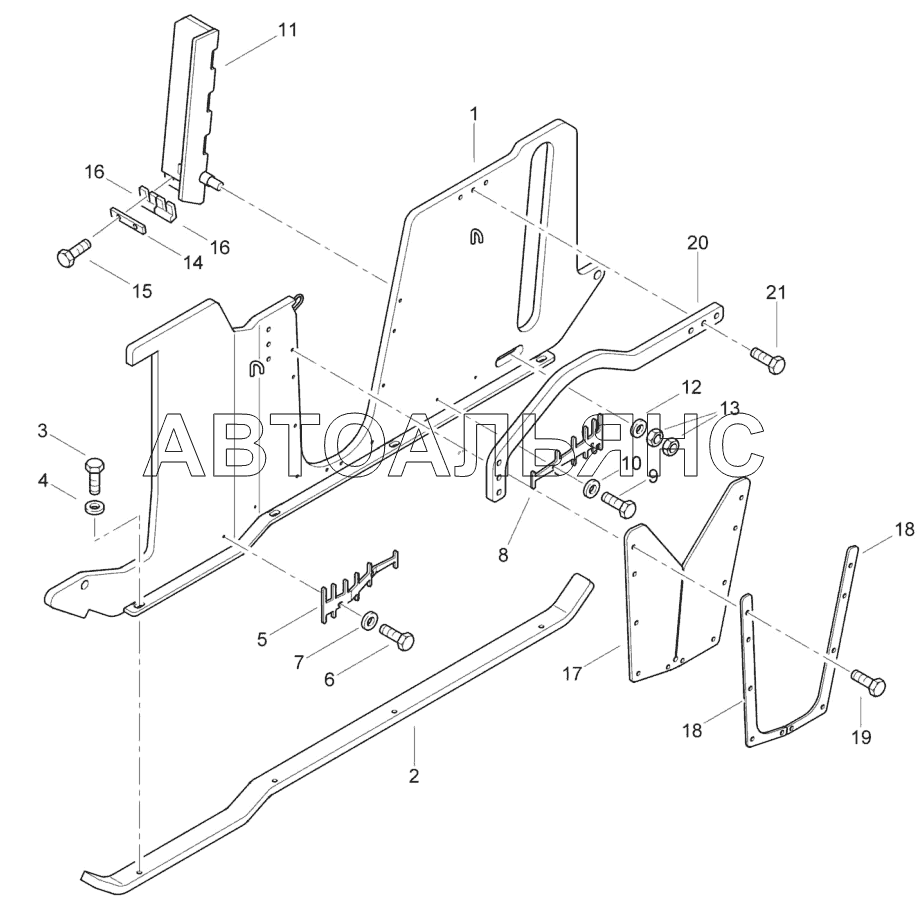

Side piece left BM1300-30-2. Каталог 2011г.

Side piece right BM1300-30-2 Milling drum housing BM1300-30-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
11
12
13
14
15
16
17
18
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sheet metal strip

Заводской номер: 83640170 Количество на модель: 1
83640170
1
2

Номер детали на чертеже:

2

Plate

Заводской номер: 83640652 Количество на модель: 1
83640652
1
3

Номер детали на чертеже:

3

Screw

Заводской номер: 324002290 Количество на модель: 4
324002290
4
4

Номер детали на чертеже:

4

Washer

Заводской номер: 323111021 Количество на модель: 4
323111021
4
5

Номер детали на чертеже:

5

Plate

Заводской номер: 83640588 Количество на модель: 1
83640588
1
6

Номер детали на чертеже:

6

Screw

Заводской номер: 324002130 Количество на модель: 2
324002130
2
7

Номер детали на чертеже:

7

Round anchor plate

Заводской номер: 323111015 Количество на модель: 2
323111015
2
8

Номер детали на чертеже:

8

Plate

Заводской номер: 83640589 Количество на модель: 1
83640589
1
11

Номер детали на чертеже:

11

Inner guide

Заводской номер: 83640186 Количество на модель: 1
83640186
1
12

Номер детали на чертеже:

12

Clamping washer

Заводской номер: D2292112 Количество на модель: 1
D2292112
1
13

Номер детали на чертеже:

13

Nut

Заводской номер: 324104020 Количество на модель: 2
324104020
2
14

Номер детали на чертеже:

14

Flat steel

Заводской номер: D2292107 Количество на модель: 1
D2292107
1
15

Номер детали на чертеже:

15

Screw

Заводской номер: 324002254 Количество на модель: 2
324002254
2
16

Номер детали на чертеже:

16

Scraper tool

Заводской номер: 350100001 Количество на модель: 2
350100001
2
17

Номер детали на чертеже:

17

Damping rubber

Заводской номер: 83640179 Количество на модель: 1
83640179
1
18

Номер детали на чертеже:

18

Plate

Заводской номер: 83640178 Количество на модель: 2
83640178
2
20

Номер детали на чертеже:

20

Plate

Заводской номер: 83640151 Количество на модель: 1
83640151
1
21

Номер детали на чертеже:

21

Screw

Заводской номер: 324002295 Количество на модель: 6
324002295
6
