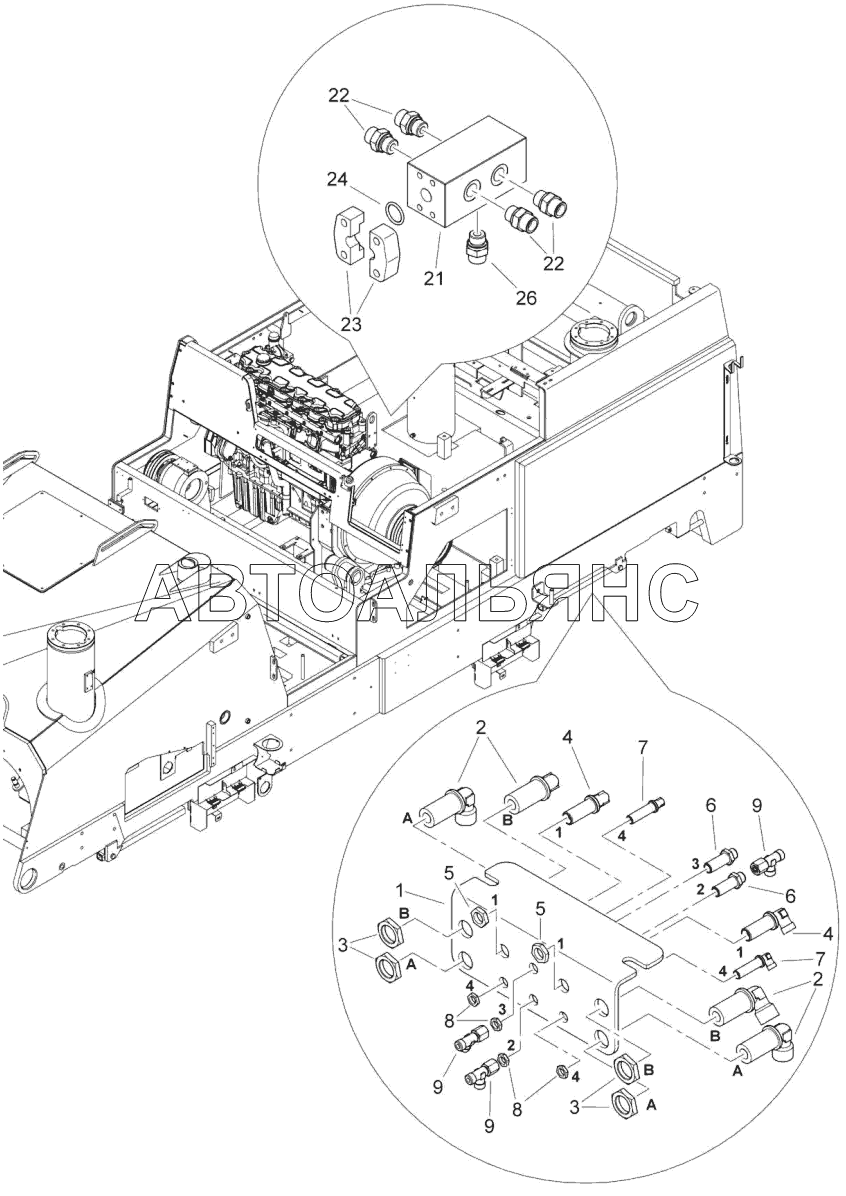

Hydraulic system plate BM1300-30-2. Каталог 2011г.

Hydraulic system plate BM1300-30-2 Hydraulic system plate BM1300-30-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
21
22
23
24
26

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plate

Заводской номер: D2668056 Количество на модель: 1
D2668056
1
2

Номер детали на чертеже:

2

Angular union

Заводской номер: 05542676 Количество на модель: 4
05542676
4
3

Номер детали на чертеже:

3

Nut

Заводской номер: 05542924 Количество на модель: 4
05542924
4
4

Номер детали на чертеже:

4

Angular union

Заводской номер: 05542654 Количество на модель: 2
05542654
2
5

Номер детали на чертеже:

5

Nut

Заводской номер: 05542918 Количество на модель: 2
05542918
2
6

Номер детали на чертеже:

6

Straight union

Заводской номер: 05542602 Количество на модель: 2
05542602
2
7

Номер детали на чертеже:

7

Angular union

Заводской номер: 05542652 Количество на модель: 2
05542652
2
8

Номер детали на чертеже:

8

Nut

Заводской номер: 05542914 Количество на модель: 4
05542914
4
9

Номер детали на чертеже:

9

L-union

Заводской номер: 05542191 Количество на модель: 3
05542191
3
21

Номер детали на чертеже:

21

Block

Заводской номер: D2320018 Количество на модель: 1
D2320018
1
22

Номер детали на чертеже:

22

Double-ended union

Заводской номер: 05540050 Количество на модель: 4
05540050
4
23

Номер детали на чертеже:

23

Half, flange, SAE

Заводской номер: 05814102 Количество на модель: 2
05814102
2
24

Номер детали на чертеже:

24

Loop ring

Заводской номер: 06220256 Количество на модель: 1
06220256
1
26

Номер детали на чертеже:

26

Double-ended union

Заводской номер: 05540051 Количество на модель: 1
05540051
1
Hydraulic system plate BM1300-30-2 Hydraulic system plate BM1300-30-2
