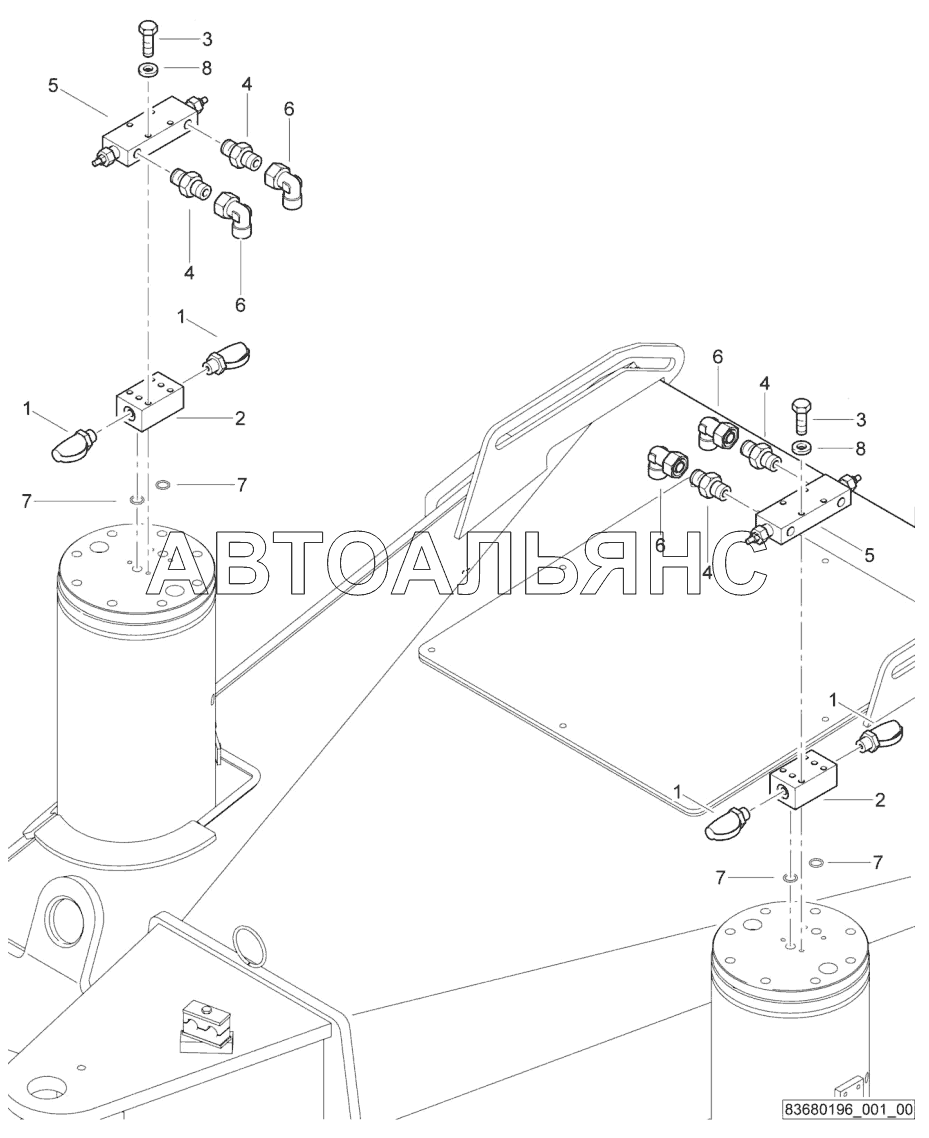

Valve BM1300-30-2. Каталог 2011г.

Wire harness BM1300-30-2 Valve BM1300-30-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose assy.ac.WN3111

Заводской номер: 05555434 Количество на модель: 4
05555434
4
2

Номер детали на чертеже:

2

Valve

Заводской номер: 331142068 Количество на модель: 2
331142068
2
3

Номер детали на чертеже:

3

Hexagon bolt

Заводской номер: 07130848 Количество на модель: 8
07130848
8
4

Номер детали на чертеже:

4

Double-ended union

Заводской номер: 05540084 Количество на модель: 4
05540084
4
5

Номер детали на чертеже:

5

Block

Заводской номер: D2320128 Количество на модель: 2
D2320128
2
6

Номер детали на чертеже:

6

Angular union

Заводской номер: 05542122 Количество на модель: 4
05542122
4
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 320001024 Количество на модель: 4
320001024
4
8

Номер детали на чертеже:

8

Spring washer

Заводской номер: 08752084 Количество на модель: 8
08752084
8
