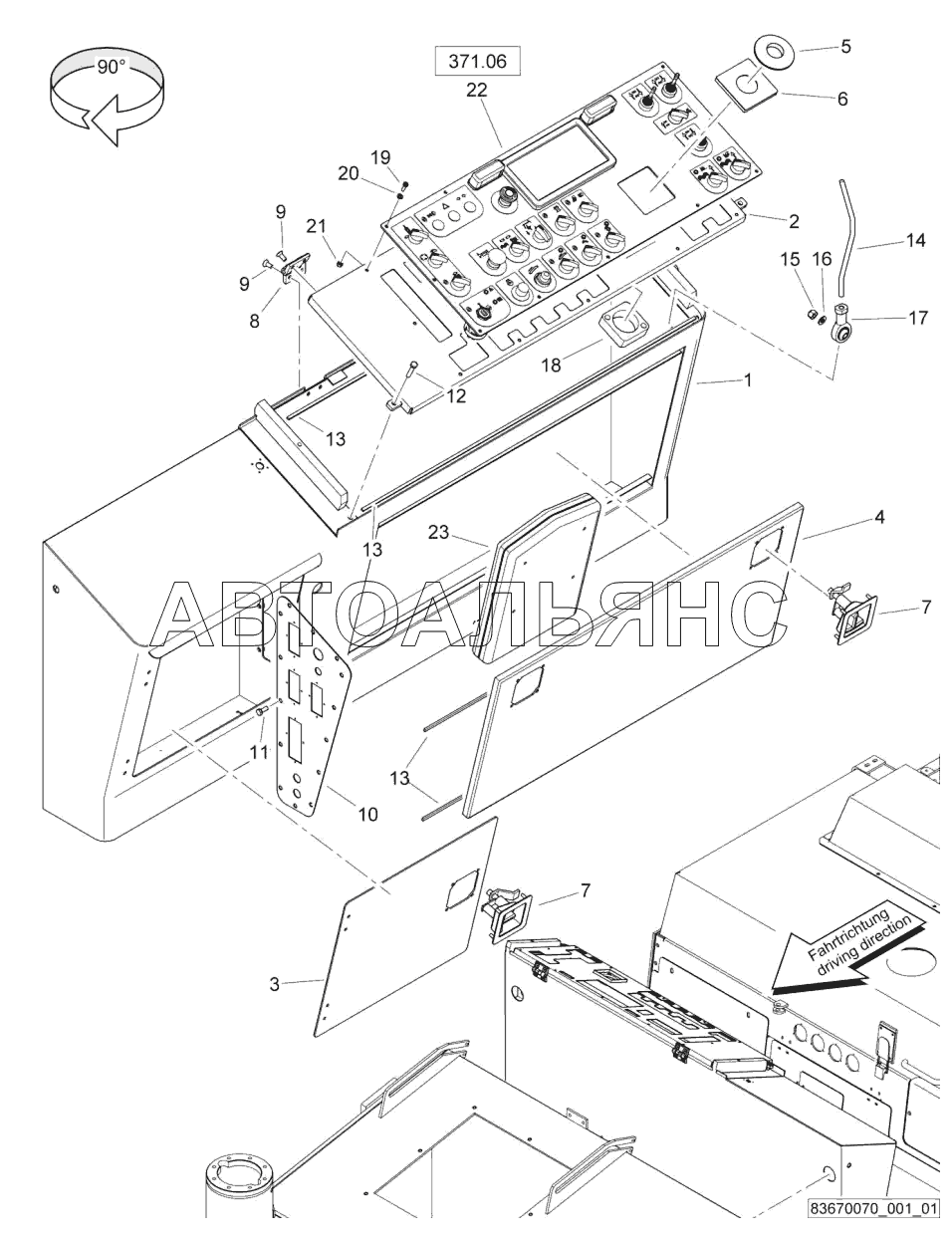

Electric control cabinet BM1300-30-2. Каталог 2011г.

Electric control cabinet BM1300-30-2 Electric control cabinet BM1300-30-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Control cabinet

Заводской номер: D2668031 Количество на модель: 1
D2668031
1
2

Номер детали на чертеже:

2

Locking device

Заводской номер: 83670080 Количество на модель: 1
83670080
1
3

Номер детали на чертеже:

3

Door

Заводской номер: D2668032 Количество на модель: 1
D2668032
1
4

Номер детали на чертеже:

4

Door

Заводской номер: D2668033 Количество на модель: 1
D2668033
1
5

Номер детали на чертеже:

5

Sealing ring

Заводской номер: D2260013 Количество на модель: 1
D2260013
1
6

Номер детали на чертеже:

6

Rain proof cap

Заводской номер: D2320014 Количество на модель: 1
D2320014
1
7

Номер детали на чертеже:

7

Locking device

Заводской номер: 348010278 Количество на модель: 3
348010278
3
8

Номер детали на чертеже:

8

Hinge

Заводской номер: 348203069 Количество на модель: 2
348203069
2
9

Номер детали на чертеже:

9

Screw

Заводской номер: 324044165 Количество на модель: 8
324044165
8
10

Номер детали на чертеже:

10

Plate

Заводской номер: D2320126 Количество на модель: 1
D2320126
1
11

Номер детали на чертеже:

11

Screw

Заводской номер: 324002208 Количество на модель: 14
324002208
14
12

Номер детали на чертеже:

12

Screw

Заводской номер: 324002216 Количество на модель: 2
324002216
2
13

Номер детали на чертеже:

13

Rubber

Заводской номер: 320143022 Количество на модель:
320143022
14

Номер детали на чертеже:

14

Point

Заводской номер: D2320144 Количество на модель: 1
D2320144
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: 324130309 Количество на модель: 1
324130309
1
16

Номер детали на чертеже:

16

Washer

Заводской номер: 323111019 Количество на модель: 1
323111019
1
17

Номер детали на чертеже:

17

End part

Заводской номер: 306190255 Количество на модель: 1
306190255
1
18

Номер детали на чертеже:

18

Supplement

Заводской номер: D2320127 Количество на модель: 1
D2320127
1
19

Номер детали на чертеже:

19

Screw

Заводской номер: 324045125 Количество на модель: 12
324045125
12
20

Номер детали на чертеже:

20

Round anchor plate

Заводской номер: 323111015 Количество на модель: 12
323111015
12
21

Номер детали на чертеже:

21

Safety nut

Заводской номер: 324130305 Количество на модель: 12
324130305
12
22

Номер детали на чертеже:

22

Instrument panel

Заводской номер: 83670169 Количество на модель: 1
83670169
1
23

Номер детали на чертеже:

23

Document bag

Заводской номер: 07902501 Количество на модель: 1
07902501
1
Electric control cabinet BM1300-30-2 Electric control cabinet BM1300-30-2
