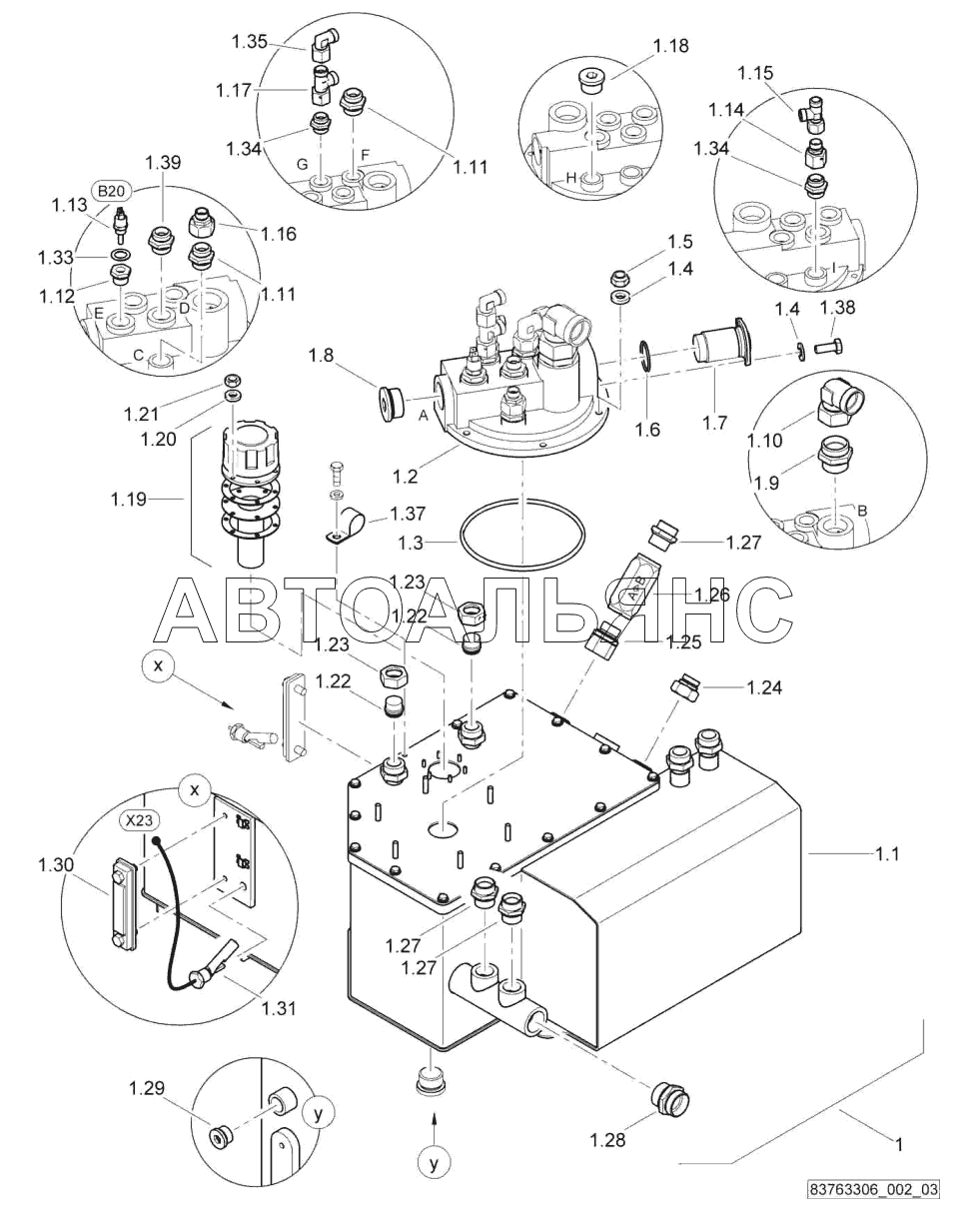

Hydraulic oil tank BF 300 C S340 TV

Hydraulic oil tank BF 300 C S340 TV Tool box complete BF 300 C S340 TV

Вид отображения:

Детали справа

По ширине экрана

1.20

1.21

1.22

1.23

1.24

1.25

1.26

1.27

1.28

1.29

1.30

1.31

1.33

1.34

1.35

1.37

1.38

1.19

1.18

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.39

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Oil tank, assembled

Заводской номер: 83763277 Количество на модель: 1

83763277

Номер детали на чертеже:

Round anchor plate

Заводской номер: 323111010 Количество на модель: 6

323111010

Номер детали на чертеже:

Nut

Заводской номер: 324102004 Количество на модель: 6

324102004

Номер детали на чертеже:

Plug

Заводской номер: 05542708 Количество на модель: 2

05542708

Номер детали на чертеже:

Cap nut

Заводской номер: 05545038 Количество на модель: 2

05545038

Номер детали на чертеже:

Reducing union

Заводской номер: 05542295 Количество на модель: 1

05542295

Номер детали на чертеже:

Socket

Заводской номер: 05543008 Количество на модель: 1

05543008

Номер детали на чертеже:

Valve

Заводской номер: 330113011 Количество на модель: 1

330113011

Номер детали на чертеже:

Double-ended union

Заводской номер: 05540042 Количество на модель: 3

05540042

Номер детали на чертеже:

Double-ended union

Заводской номер: 05540043 Количество на модель: 1

05540043

Номер детали на чертеже:

Screw plug with seal

Заводской номер: 05546118 Количество на модель: 1

05546118

Номер детали на чертеже:

Optical filling level

Заводской номер: 345030034 Количество на модель: 1

345030034

Номер детали на чертеже:

Float switch

Заводской номер: 83770206 Количество на модель: 1

83770206

Номер детали на чертеже:

Copper washer

Заводской номер: 323115523 Количество на модель: 1

323115523

Номер детали на чертеже:

Socket

Заводской номер: 05548017 Количество на модель: 2

05548017

Номер детали на чертеже:

Angular union

Заводской номер: 05542125 Количество на модель: 1

05542125

Номер детали на чертеже:

Clamp

Заводской номер: 323086501 Количество на модель: 1

323086501

Номер детали на чертеже:

Hexagon bolt

Заводской номер: 07140626 Количество на модель: 2

07140626

Номер детали на чертеже:

Filling strainer

Заводской номер: 05748655 Количество на модель: 1

05748655

Номер детали на чертеже:

Screw plug

Заводской номер: 05546138 Количество на модель: 1

05546138

Номер детали на чертеже:

Oil tank, assembled

Заводской номер: 83763097 Количество на модель: 1

83763097

Номер детали на чертеже:

Connecting block

Заводской номер: 58110133 Количество на модель: 1

58110133

Номер детали на чертеже:

Loop ring

Заводской номер: 06222010 Количество на модель: 1

06222010

Номер детали на чертеже:

Spring washer

Заводской номер: 08751064 Количество на модель: 8

08751064

Номер детали на чертеже:

Safety nut

Заводской номер: 324130005 Количество на модель: 6

324130005

Номер детали на чертеже:

Loop ring

Заводской номер: 06220389 Количество на модель: 1

06220389

Номер детали на чертеже:

Oiltemperature regulator

Заводской номер: 05972404 Количество на модель: 1

05972404

Номер детали на чертеже:

Screw plug with seal

Заводской номер: 05546111 Количество на модель: 1

05546111

Номер детали на чертеже:

Double-ended union

Заводской номер: 05540014 Количество на модель: 1

05540014

Номер детали на чертеже:

Angular union

Заводской номер: 05542129 Количество на модель: 1

05542129

Номер детали на чертеже:

Socket

Заводской номер: 05540099 Количество на модель: 2

05540099

Номер детали на чертеже:

Reducing union

Заводской номер: 05543210 Количество на модель: 1

05543210

Номер детали на чертеже:

Switch,temperature

Заводской номер: 05834011 Количество на модель: 1

05834011

Номер детали на чертеже:

Reducing union

Заводской номер: 05542288 Количество на модель: 1

05542288

Номер детали на чертеже:

L-union

Заводской номер: 05542193 Количество на модель: 1

05542193

Номер детали на чертеже:

Reducing union

Заводской номер: 05542292 Количество на модель: 1

05542292

Номер детали на чертеже:

L-union

Заводской номер: 05542194 Количество на модель: 1

05542194

Номер детали на чертеже:

Double-ended union

Заводской номер: 05540012 Количество на модель: 1

05540012

Hydraulic oil tank BF 300 C S340 TV Tool box complete BF 300 C S340 TV

Вернуться в раздел каталога

Номер	324102004
Наименование	Nut
Кол-во на "Количество 1"	6
Подгруппа	3241
Порядковый номер детали	020
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	330113011
Наименование	Valve
Кол-во на "Количество 1"	1
Подгруппа	3301
Порядковый номер детали	130
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	345030034
Наименование	Optical filling level
Кол-во на "Количество 1"	1
Группа	Управление рулевое
Подгруппа	3450
Порядковый номер детали	300
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	323115523
Наименование	Copper washer
Кол-во на "Количество 1"	1
Подгруппа	3231
Порядковый номер детали	155
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером

Номер	323086501
Наименование	Clamp
Кол-во на "Количество 1"	1
Подгруппа	3230
Порядковый номер детали	865
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
