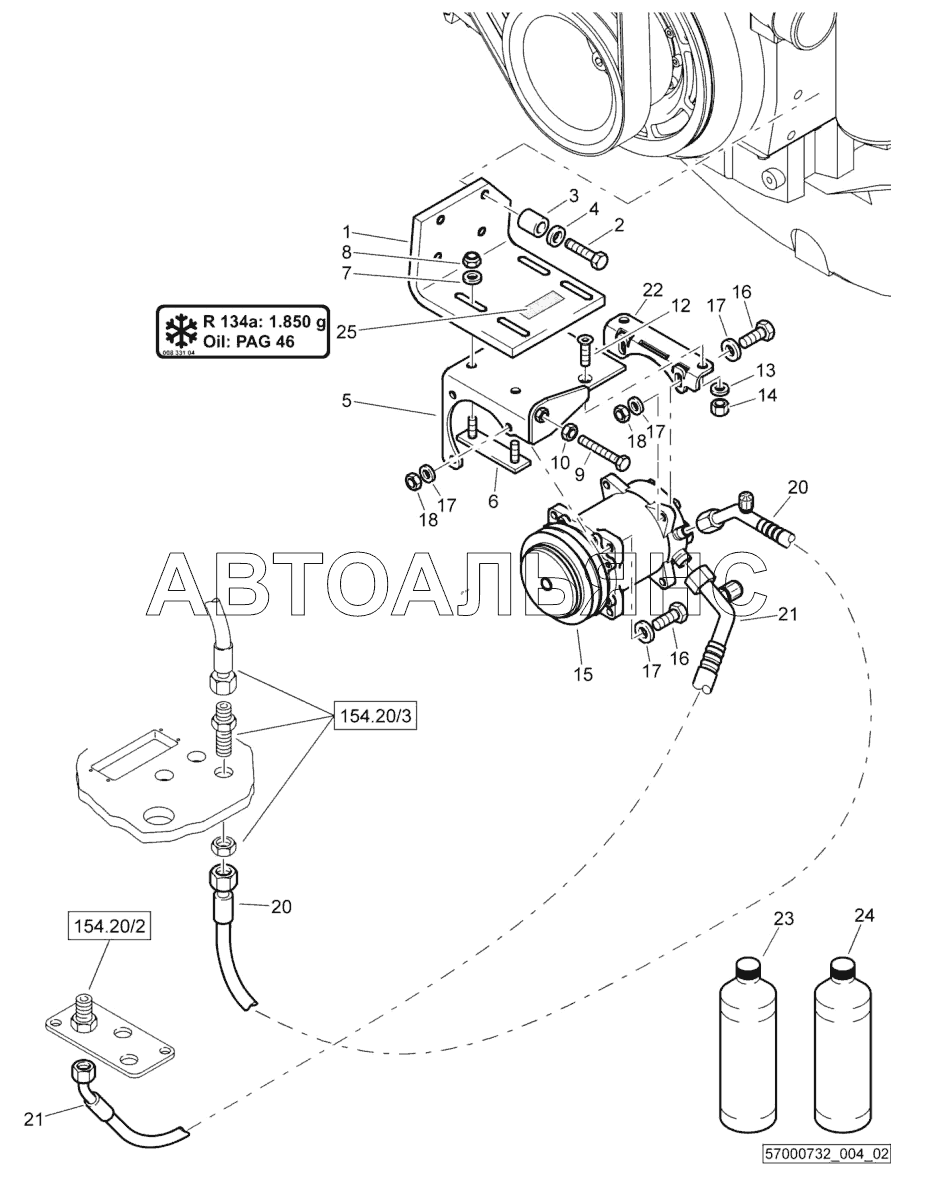

K19-Heating-Climate-Automatic BC772RB-2. Каталог 2017г.

K19-Heating-Climate-Automatic BC772RB-2 K19-Heating-Climate-Automatic BC772RB-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
20
21
22
23
24
25

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Holder

Заводской номер: 57003434 Количество на модель: 1
57003434
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07141044 Количество на модель: 4
07141044
4
3

Номер детали на чертеже:

3

Spacer tube

Заводской номер: 57003431 Количество на модель: 4
57003431
4
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 08752106 Количество на модель: 4
08752106
4
5

Номер детали на чертеже:

5

Holder

Заводской номер: 57003472 Количество на модель: 1
57003472
1
6

Номер детали на чертеже:

6

Flat steel

Заводской номер: 57003433 Количество на модель: 2
57003433
2
7

Номер детали на чертеже:

7

Washer

Заводской номер: 08501028 Количество на модель: 4
08501028
4
8

Номер детали на чертеже:

8

Safety nut

Заводской номер: 08131016 Количество на модель: 4
08131016
4
9

Номер детали на чертеже:

9

Hexagon bolt

Заводской номер: 07141072 Количество на модель: 1
07141072
1
10

Номер детали на чертеже:

10

Hexagon nut

Заводской номер: 08111016 Количество на модель: 1
08111016
1
12

Номер детали на чертеже:

12

Countersunk screw

Заводской номер: 07320816 Количество на модель: 2
07320816
2
13

Номер детали на чертеже:

13

Spring washer

Заводской номер: 08752084 Количество на модель: 2
08752084
2
14

Номер детали на чертеже:

14

Hexagon nut

Заводской номер: 08110813 Количество на модель: 2
08110813
2
15

Номер детали на чертеже:

15

Compressor

Заводской номер: 57253525 Количество на модель: 1
57253525
1
16

Номер детали на чертеже:

16

Hexagon bolt

Заводской номер: 07141032 Количество на модель: 5
07141032
5
20

Номер детали на чертеже:

20

Air conditioning hose

Заводской номер: 05554307 Количество на модель: 1
05554307
1
21

Номер детали на чертеже:

21

Air conditioning hose

Заводской номер: 05554464 Количество на модель: 1
05554464
1
22

Номер детали на чертеже:

22

Supporting angle

Заводской номер: 57003489 Количество на модель: 1
57003489
1
23

Номер детали на чертеже:

23

Refrigerant

Заводской номер: 00978102 Количество на модель:
00978102
24

Номер детали на чертеже:

24

Refrigerator oil

Заводской номер: 00978105 Количество на модель:
00978105
25

Номер детали на чертеже:

25

Decal,indication

Заводской номер: 00833104 Количество на модель: 1
00833104
1
