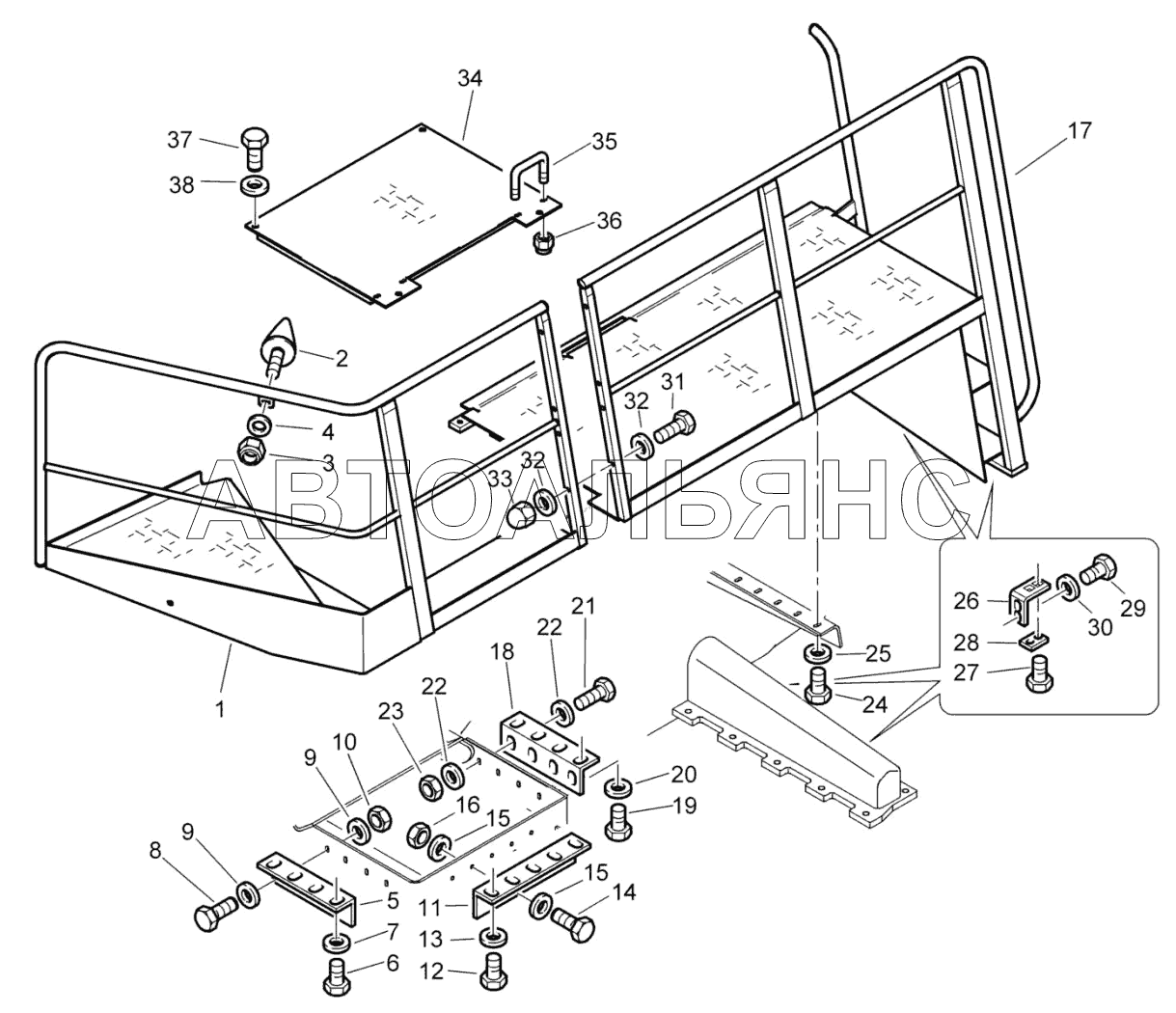

Service Platform BC772RB-2. Каталог 2017г.

Service Platform BC772RB-2 Service Platform BC772RB-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
17
26
28
31
33
34
35
36

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Platform

Заводской номер: 57350643 Количество на модель: 1
57350643
1
2

Номер детали на чертеже:

2

Stop buffer

Заводской номер: 06148082 Количество на модель: 1
06148082
1
3

Номер детали на чертеже:

3

Safety nut

Заводской номер: 08130611 Количество на модель: 1
08130611
1
4

Номер детали на чертеже:

4

Spring washer

Заводской номер: 08751064 Количество на модель: 1
08751064
1
5

Номер детали на чертеже:

5

Angle

Заводской номер: 57350662 Количество на модель: 1
57350662
1
6

Номер детали на чертеже:

6

Hexagon bolt

Заводской номер: 07141234 Количество на модель: 4
07141234
4
7

Номер детали на чертеже:

7

Spring washer

Заводской номер: 08752130 Количество на модель: 4
08752130
4
8

Номер детали на чертеже:

8

Hexagon bolt

Заводской номер: 07141242 Количество на модель: 4
07141242
4
10

Номер детали на чертеже:

10

Hexagon nut

Заводской номер: 08111217 Количество на модель: 4
08111217
4
11

Номер детали на чертеже:

11

Angle

Заводской номер: 57350408 Количество на модель: 1
57350408
1
17

Номер детали на чертеже:

17

Access steps

Заводской номер: 57350509 Количество на модель: 1
57350509
1
26

Номер детали на чертеже:

26

Angle

Заводской номер: 57350403 Количество на модель: 2
57350403
2
28

Номер детали на чертеже:

28

Plate

Заводской номер: 57350404 Количество на модель: 2
57350404
2
31

Номер детали на чертеже:

31

Hexagon bolt

Заводской номер: 07141273 Количество на модель: 4
07141273
4
33

Номер детали на чертеже:

33

Domed cap nut

Заводской номер: 08241217 Количество на модель: 4
08241217
4
34

Номер детали на чертеже:

34

Cover

Заводской номер: 57350663 Количество на модель: 1
57350663
1
35

Номер детали на чертеже:

35

Handle

Заводской номер: 57350621 Количество на модель: 2
57350621
2
36

Номер детали на чертеже:

36

Safety nut

Заводской номер: 08130813 Количество на модель: 4
08130813
4
