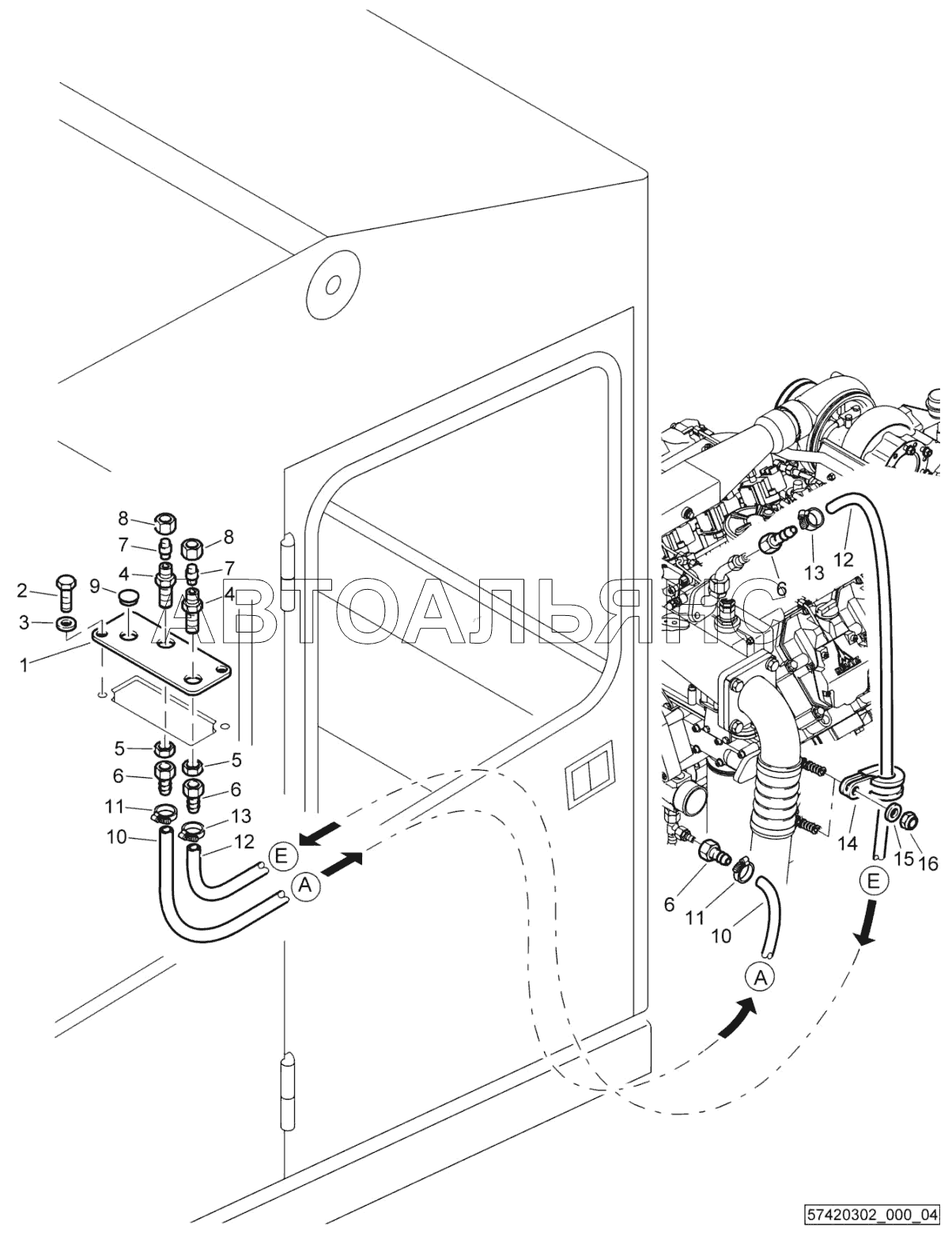

Heating Connection BC772RB-2. Каталог 2017г.

Operator's Seat BC772RB-2 Front Covering BC772RB-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Plate

Заводской номер: 57420155 Количество на модель: 1
57420155
1
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 07141218 Количество на модель: 2
07141218
2
3

Номер детали на чертеже:

3

Spring washer

Заводской номер: 08752130 Количество на модель: 2
08752130
2
4

Номер детали на чертеже:

4

Straight union

Заводской номер: 05542606 Количество на модель: 2
05542606
2
5

Номер детали на чертеже:

5

Nut

Заводской номер: 05542926 Количество на модель: 2
05542926
2
6

Номер детали на чертеже:

6

Hose nipple

Заводской номер: 05553112 Количество на модель: 4
05553112
4
7

Номер детали на чертеже:

7

Plug

Заводской номер: 05542706 Количество на модель: 2
05542706
2
8

Номер детали на чертеже:

8

Cap nut

Заводской номер: 05545028 Количество на модель: 2
05545028
2
9

Номер детали на чертеже:

9

Protection plug

Заводской номер: 06510122 Количество на модель: 1
06510122
1
10

Номер детали на чертеже:

10

Hose

Заводской номер: 00664015 Количество на модель:
00664015
11

Номер детали на чертеже:

11

Hose clip

Заводской номер: 05552404 Количество на модель: 2
05552404
2
12

Номер детали на чертеже:

12

Hose

Заводской номер: 00664015 Количество на модель:
00664015
14

Номер детали на чертеже:

14

Tube clamp

Заводской номер: 05551911 Количество на модель: 2
05551911
2
15

Номер детали на чертеже:

15

Washer

Заводской номер: 08621064 Количество на модель: 2
08621064
2
16

Номер детали на чертеже:

16

Safety nut

Заводской номер: 08130611 Количество на модель: 2
08130611
2
