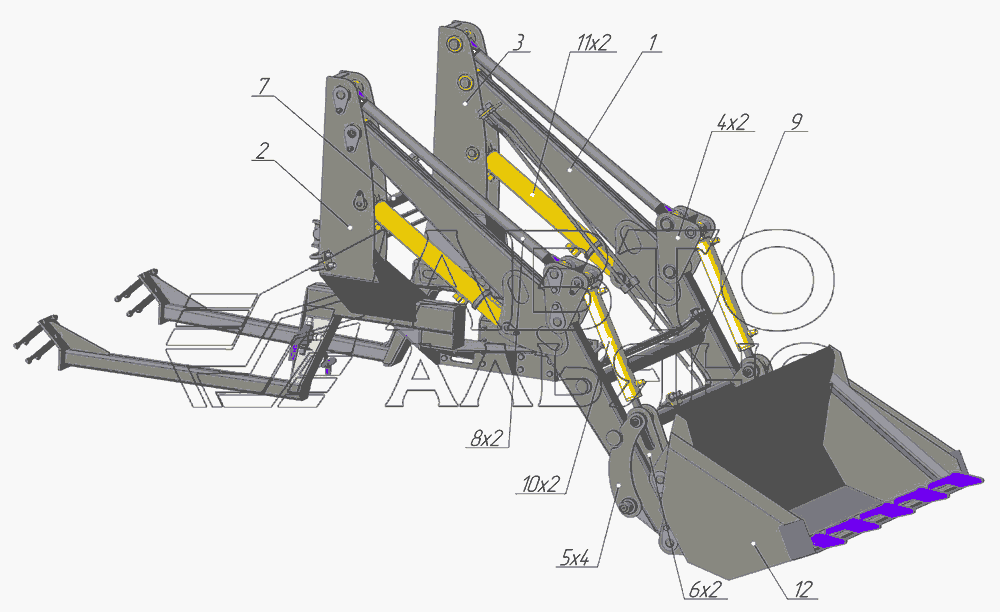

Оборудование погрузочное УН-П-320 (общий вид и основные узлы) УН-П-320. Каталог 2011г.

Стрела ПМГ-320.01 УН-П-320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Стрела ПМГ-320.01

Заводской номер: СтрелаПМГ-320.01 Количество на модель: 1
СтрелаПМГ-320.01
1
2

Номер детали на чертеже:

2

Стойка ПМГ-320.02 правая

Заводской номер: СтойкаПМГ-320.02 Количество на модель: 1
СтойкаПМГ-320.02
1
3

Номер детали на чертеже:

3

Стойка ПМГ-320.03 левая

Заводской номер: ПМГ-320.03 Количество на модель: 1
ПМГ-320.03
1
4

Номер детали на чертеже:

4

Маятник ПМГ-320.04-правый

Заводской номер: ПМГ-320.04 Количество на модель: 2
ПМГ-320.04
2
4

Номер детали на чертеже:

4

Маятник ПМГ-320.04-01-левый

Заводской номер: ПМГ-320.04-01 Количество на модель: 2
ПМГ-320.04-01
2
5

Номер детали на чертеже:

5

Рычаг ПМГ-320.05 правый

Заводской номер: ПМГ-320.05 Количество на модель: 4
ПМГ-320.05
4
5

Номер детали на чертеже:

5

Рычаг ПМГ-320.05-01 -левый

Заводской номер: ПМГ-320.05-01 Количество на модель: 4
ПМГ-320.05-01
4
6

Номер детали на чертеже:

6

Тяга ПМГ-320.06

Заводской номер: ПМГ-320.06 Количество на модель: 2
ПМГ-320.06
2
7

Номер детали на чертеже:

7

Вал распорный ПМГ-320.08

Заводской номер: ПМГ-320.08 Количество на модель: 1
ПМГ-320.08
1
8

Номер детали на чертеже:

8

Стабилизатор ПМГ-320.10М

Заводской номер: ПМГ-320.10М Количество на модель: 2
ПМГ-320.10М
2
9

Номер детали на чертеже:

9

Комплект трубопроводов ПМГ-320.15

Заводской номер: ПМГ-320.15 Количество на модель: 1
ПМГ-320.15
1
10

Номер детали на чертеже:

10

Гидроцилиндр ЦГ-ПМК-50.28.320.555-Е9-Р15

Заводской номер: ЦГ-ПМК-50.28.320.555-Е9-Р15 Количество на модель: 2
ЦГ-ПМК-50.28.320.555-Е9-Р15
2
11

Номер детали на чертеже:

11

Гидроцилиндр ЦГ-ПМК-63.40.400.710-ЖЗ-УР15-01

Заводской номер: ЦГ-ПМК-63.40.400.710-ЖЗ-УР15-01 Количество на модель: 2
ЦГ-ПМК-63.40.400.710-ЖЗ-УР15-01
2
12

Номер детали на чертеже:

12

Ковш 0.2м3 ПМГ-320.30

Заводской номер: ПМГ-320.30 Количество на модель: 1
ПМГ-320.30
1
