  6. Общий вид и основные узлы оборудования экскаваторного ЭТ-04

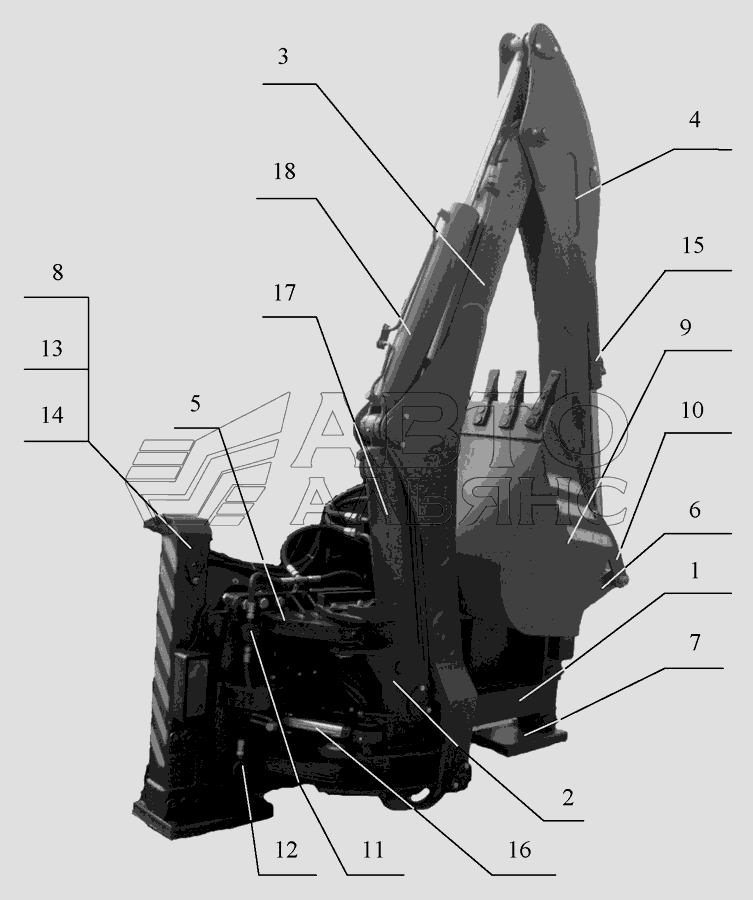

Общий вид и основные узлы оборудования экскаваторного ЭТ-04 ЭБП-11. Каталог 2015г.

Опора поворотная ЭТ-04-02.000 СБ ЭБП-11

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама ЭТ-04-01.000 СБ

Заводской номер: ЭТ-04-01.000СБ Количество на модель: 1
ЭТ-04-01.000СБ
1
2

Номер детали на чертеже:

2

Опора поворотная ЭТ-04-02.000 СБ

Заводской номер: ЭТ-04-02.000СБ Количество на модель: 1
ЭТ-04-02.000СБ
1
3

Номер детали на чертеже:

3

Стрела ЭТ-04-03.000 СБ

Заводской номер: ЭТ-04-03.000СБ Количество на модель: 1
ЭТ-04-03.000СБ
1
4

Номер детали на чертеже:

4

Рукоять ЭТ-04-04.000 СБ

Заводской номер: ЭТ-04-04.000СБ Количество на модель: 1
ЭТ-04-04.000СБ
1
5

Номер детали на чертеже:

5

Салазки ЭТ-04-05.000 СБ

Заводской номер: ЭТ-04-05.000СБ Количество на модель: 1
ЭТ-04-05.000СБ
1
6

Номер детали на чертеже:

6

Тяга ЭТ-04-06.000 СБ

Заводской номер: ЭТ-04-06.000СБ Количество на модель: 1
ЭТ-04-06.000СБ
1
7

Номер детали на чертеже:

7

Опора ЭТ-04-07.000 СБ

Заводской номер: ЭТ-04-07.000СБ Количество на модель: 2
ЭТ-04-07.000СБ
2
8

Номер детали на чертеже:

8

Труба Аутригера ЭТ-04-08.000 СБ

Заводской номер: ЭТ-04-08.000СБ Количество на модель: 2
ЭТ-04-08.000СБ
2
9

Номер детали на чертеже:

9

Ковш

Заводской номер: К121.020.01 Количество на модель: 1
К121.020.01
1
10

Номер детали на чертеже:

10

Рычаг Э-01-07.000 СБ

Заводской номер: Э-01-07.000СБ Количество на модель: 2
Э-01-07.000СБ
2
11

Номер детали на чертеже:

11

Гидроцилиндр прижима каретки ЦГП-63.20.000 СБ

Заводской номер: ЦГП-63.20.000СБ Количество на модель: 2
ЦГП-63.20.000СБ
2
12

Номер детали на чертеже:

12

Гидроцилиндр прижима каретки ЦГП-63.20.000-01 СБ

Заводской номер: ЦГП-63.20.000-01СБ Количество на модель: 2
ЦГП-63.20.000-01СБ
2
13

Номер детали на чертеже:

13

Гидроцилиндр ЦГ -ПМК-80.50.560.900-К2-Р15-01

Заводской номер: ЦГ-ПМК-80.50.560.900-К2-Р15-01 Количество на модель: 1
ЦГ-ПМК-80.50.560.900-К2-Р15-01
1
14

Номер детали на чертеже:

14

Гидроцилиндр ЦГ-ПМК-80.50.560.900-К2-Р15-02

Заводской номер: ЦГ-ПМК-80.50.560.900-К2-Р15-02 Количество на модель: 1
ЦГ-ПМК-80.50.560.900-К2-Р15-02
1
15

Номер детали на чертеже:

15

Гидроцилиндр ЦГ-ПМК-90.56.700.1100-К1-УР20-01

Заводской номер: ЦГ-ПМК-90.56.700.1100-К1-УР20-01 Количество на модель: 1
ЦГ-ПМК-90.56.700.1100-К1-УР20-01
1
16

Номер детали на чертеже:

16

Гидроцилиндр поворота ЦГП-ПМК-110.50.225.132-Н3-В24-01

Заводской номер: ЦГП-ПМК-110.50.225.132-Н3-В24-01 Количество на модель: 2
ЦГП-ПМК-110.50.225.132-Н3-В24-01
2
17

Номер детали на чертеже:

17

Гидроцилиндр ЦГ-ПМК-125.60.645.1075-П3-Р20-01

Заводской номер: ЦГ-ПМК-125.60.645.1075-П3-Р20-01 Количество на модель: 1
ЦГ-ПМК-125.60.645.1075-П3-Р20-01
1
18

Номер детали на чертеже:

18

Гидроцилиндр ЦГ-ПМК-125.60.700.1030-П3П5-Р20-01.

Заводской номер: ЦГ-ПМК-125.60.700.1030-П3П5-Р20-01. Количество на модель: 1
ЦГ-ПМК-125.60.700.1030-П3П5-Р20-01.
1
