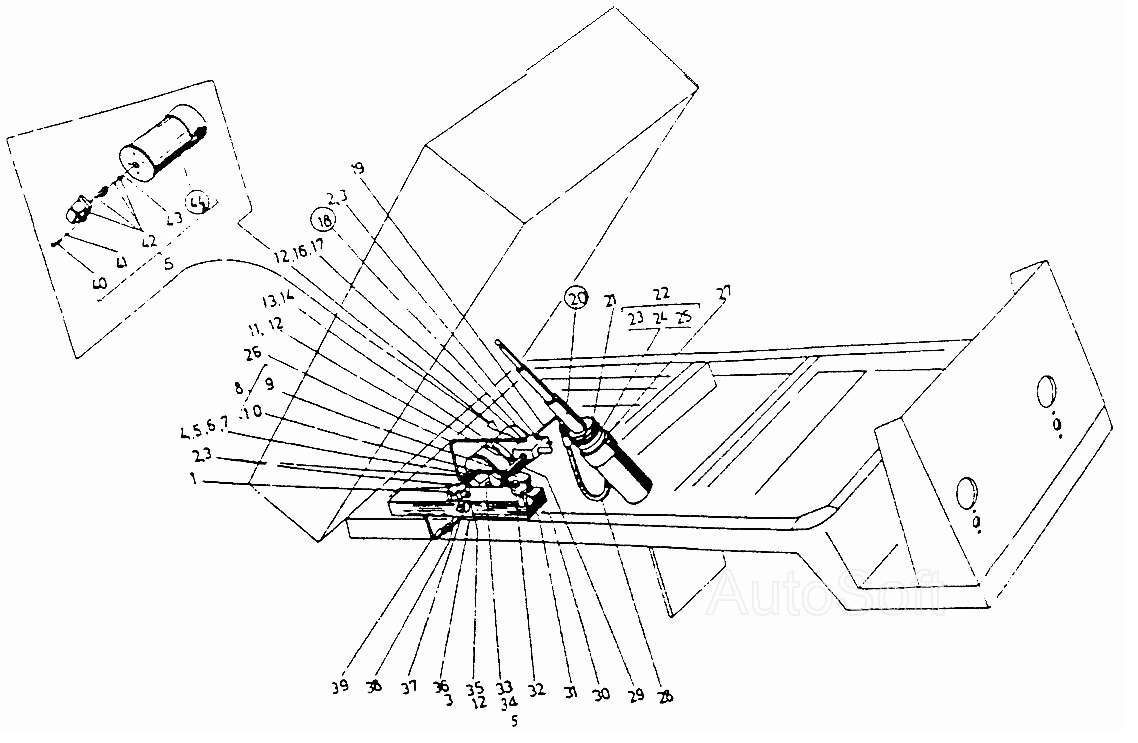

Гидравлическая система ЕС-301.2. Каталог 2002г.

Командное устройство ЕС-301.2 Встряхивающее устройство с предохранительным клапаном ЕС-301.2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлическая система

Заводской номер: 301.2.14.00.00 Количество на модель:
301.2.14.00.00
1

Номер детали на чертеже:

1

Фильтр масляный ФМ45

Заводской номер: 5551.00.00.00 Количество на модель: 1
5551.00.00.00
1
2

Номер детали на чертеже:

2

Штуцер концевой

Заводской номер: 7005.00.00.23 Количество на модель:
7005.00.00.23
3

Номер детали на чертеже:

3

Кольцо I А18х24 БДС3609-73

Заводской номер: [Кольцо I А18х24 БДС3609-73] Количество на модель:
[Кольцо I А18х24 БДС3609-73]
4

Номер детали на чертеже:

4

Винт II М6х40-8g БДС2171-72/5.6

Заводской номер: [Винт II М6х40-8g БДС2171-72/5.6] Количество на модель: 4
[Винт II М6х40-8g БДС2171-72/5.6]
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 4
2 6Н БДС833-82
4
6

Номер детали на чертеже:

6

Трубный угольник М13х1,5

Заводской номер: 23-27-00-02 Количество на модель: 1
23-27-00-02
1
7

Номер детали на чертеже:

7

Кольцо 15,5х2,6

Заводской номер: 28-29-00-02 Количество на модель:
28-29-00-02
8

Номер детали на чертеже:

8

Резервуар

Заводской номер: 301.2.14.03.00 Количество на модель: 1
301.2.14.03.00
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: 301.23.04.02 Количество на модель:
301.23.04.02
10

Номер детали на чертеже:

10

Корпус

Заводской номер: 301.2.14.03.01 Количество на модель: 1
301.2.14.03.01
1
11

Номер детали на чертеже:

11

Болт I М18х45-8g БДС1232-72/5.6

Заводской номер: [Болт I М18х45-8g БДС1232-72/5.6] Количество на модель:
[Болт I М18х45-8g БДС1232-72/5.6]
12

Номер детали на чертеже:

12

Шайба 2 8Н БДС333-82

Заводской номер: [Шайба 2 8Н БДС333-82] Количество на модель: 1
[Шайба 2 8Н БДС333-82]
1
13

Номер детали на чертеже:

13

Скоба верхняя в сборе

Заводской номер: 301.28.05.00 Количество на модель:
301.28.05.00
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 301.14.00.02 Количество на модель: 1
301.14.00.02
1
15

Номер детали на чертеже:

15

Насос с электродвигателем А10х-7Е02.В/7.5/25-01

Заводской номер: 7021.42.00.00-06 Количество на модель: 1
7021.42.00.00-06
1
16

Номер детали на чертеже:

16

Болт I М8х60-3g БДС1235-72/5.6

Заводской номер: [Болт I М8х60-3g БДС1235-72/5.6] Количество на модель: 2
[Болт I М8х60-3g БДС1235-72/5.6]
2
17

Номер детали на чертеже:

17

Гайка М8-8H БДС744-72/5

Заводской номер: [Гайка М8-8H БДС744-72/5] Количество на модель: 2
[Гайка М8-8H БДС744-72/5]
2
18

Номер детали на чертеже:

18

Встряхивающее устройство с предохранительным клапаном

Заводской номер: 301.2.14.04.00 Количество на модель: 1
301.2.14.04.00
1
19

Номер детали на чертеже:

19

Труба

Заводской номер: 301.2.14.00.06 Количество на модель: 1
301.2.14.00.06
1
20

Номер детали на чертеже:

20

Телескопический цилиндр (S=700)

Заводской номер: 5241-3.00.00.00 Количество на модель: 1
5241-3.00.00.00
1
21

Номер детали на чертеже:

21

Кожух

Заводской номер: 301.07.16.00 Количество на модель: 1
301.07.16.00
1
22

Номер детали на чертеже:

22

Лента стяжная в сборе

Заводской номер: 301.07.15.00 Количество на модель: 1
301.07.15.00
1
23

Номер детали на чертеже:

23

Лента стяжная

Заводской номер: 301.07.15.01 Количество на модель: 1
301.07.15.01
1
24

Номер детали на чертеже:

24

Скоба

Заводской номер: 7005.00.03 Количество на модель: 1
7005.00.03
1
25

Номер детали на чертеже:

25

Шплинт 5х32 БДС55-77

Заводской номер: [Шплинт 5х32 БДС55-77] Количество на модель: 1
[Шплинт 5х32 БДС55-77]
1
26

Номер детали на чертеже:

26

Труба напорная в сборе

Заводской номер: 3012.14.00.04 Количество на модель: 1
3012.14.00.04
1
27

Номер детали на чертеже:

27

Кольцо I А16х22 БДС3609-73

Заводской номер: [Кольцо I А16х22 БДС3609-73] Количество на модель: 2
[Кольцо I А16х22 БДС3609-73]
2
28

Номер детали на чертеже:

28

Гибкое соединение 10-Гх16-ЩЕх18 (L=620) ОН-04 51484-71

Заводской номер: [10-Гх16-ЩЕх18 (L=620) ОН-04 51484-71] Количество на модель: 2
[10-Гх16-ЩЕх18 (L=620) ОН-04 51484-71]
2
29

Номер детали на чертеже:

29

Труба сливная в сборе

Заводской номер: 301.2.14.00.05 Количество на модель: 1
301.2.14.00.05
1
30

Номер детали на чертеже:

30

Кольцо

Заводской номер: 301.28.00.05 Количество на модель: 1
301.28.00.05
1
31

Номер детали на чертеже:

31

Маслоуказатель

Заводской номер: 301.23.00.02 Количество на модель: 1
301.23.00.02
1
32

Номер детали на чертеже:

32

Уплотнение

Заводской номер: 701.28.00.06 Количество на модель: 1
701.28.00.06
1
33

Номер детали на чертеже:

33

Фланец всасывающий

Заводской номер: 301.28.00.04 Количество на модель: 1
301.28.00.04
1
34

Номер детали на чертеже:

34

Болт пустотелый

Заводской номер: 301.2.14.00.03 Количество на модель: 1
301.2.14.00.03
1
35

Номер детали на чертеже:

35

Болт I Н8 M8х20-8g БДС1232-72/5.6

Заводской номер: [Болт I Н8 M8х20-8g БДС1232-72/5.6] Количество на модель: 2
[Болт I Н8 M8х20-8g БДС1232-72/5.6]
2
36

Номер детали на чертеже:

36

Пробка М18х1,5

Заводской номер: 7005.00.00.54 Количество на модель: 1
7005.00.00.54
1
37

Номер детали на чертеже:

37

Труба

Заводской номер: 301.28.00.03 Количество на модель: 1
301.28.00.03
1
38

Номер детали на чертеже:

38

Шланг Ф25

Заводской номер: 301.2.14.00.01 Количество на модель: 1
301.2.14.00.01
1
39

Номер детали на чертеже:

39

Лента стяжная в сборе

Заводской номер: 301.07.07.00 Количество на модель: 2
301.07.07.00
2
40

Номер детали на чертеже:

40

Болт М6х30-8g БДС1232-72/5.6

Заводской номер: [Болт М6х30-8g БДС1232-72/5.6] Количество на модель: 4
[Болт М6х30-8g БДС1232-72/5.6]
4
41

Номер детали на чертеже:

41

Шайба 2 6Н БДС333-71

Заводской номер: [Шайба 2 6Н БДС333-71] Количество на модель: 4
[Шайба 2 6Н БДС333-71]
4
43

Номер детали на чертеже:

43

Зубчатая втулка 10 42

Заводской номер: [Зубчатая втулка 10 42] Количество на модель: 1
[Зубчатая втулка 10 42]
1
44

Номер детали на чертеже:

44

Компаундный электродвигатель 7ЕС2.8/7,5/28-01

Заводской номер: 263016.00.00-7 Количество на модель: 1
263016.00.00-7
1
45

Номер детали на чертеже:

45

Кольцо II Е12 ОН-04 55874-71

Заводской номер: [Кольцо II Е12 ОН-04 55874-71] Количество на модель: 6
[Кольцо II Е12 ОН-04 55874-71]
6
46

Номер детали на чертеже:

46

Накидная гайка II Е12 ОН-04 55374-71

Заводской номер: [Накидная гайка II Е12 ОН-04 55374-71] Количество на модель: 6
[Накидная гайка II Е12 ОН-04 55374-71]
6
Командное устройство ЕС-301.2 Встряхивающее устройство с предохранительным клапаном ЕС-301.2
