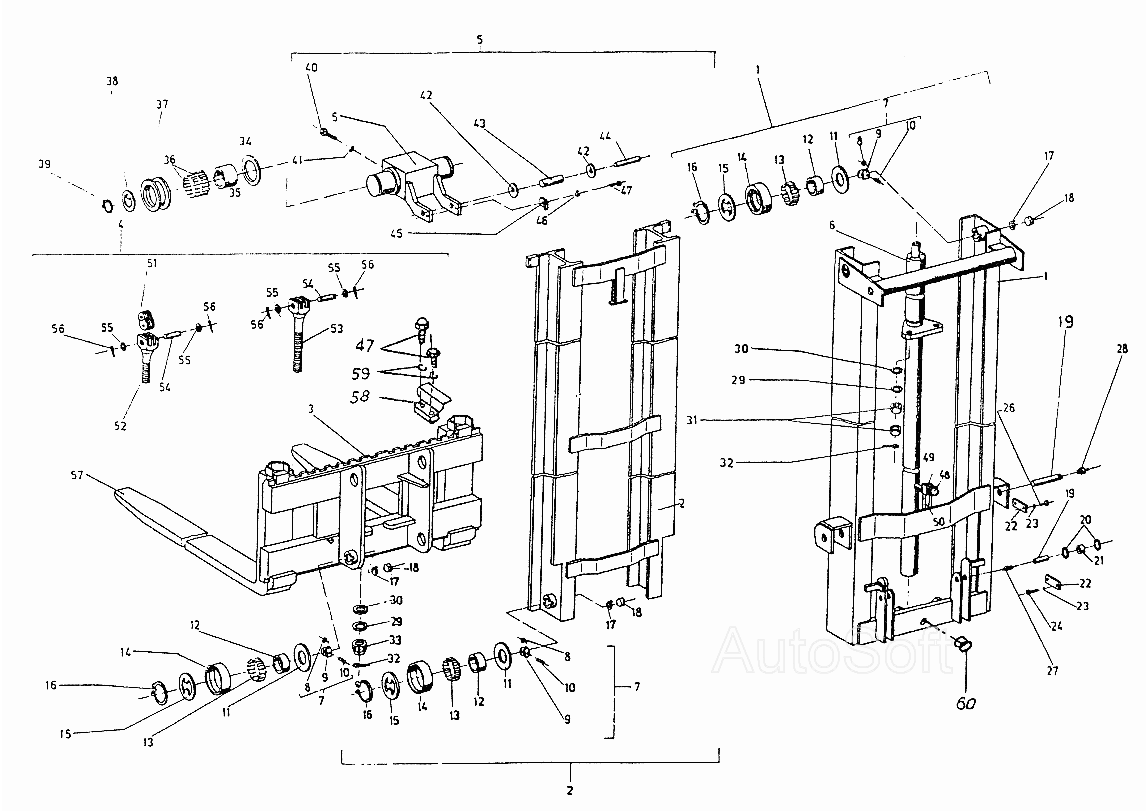

Подъемное устройство Н=3300 EB-735. Каталог 2002г.

Командоконтроллер S730 c503 EB-735 Подъемное устройство Н=4500 EB-735

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подъемное устройство

Заводской номер: 1788.33.03.00.00-03 Количество на модель: 1
1788.33.03.00.00-03
1
1

Номер детали на чертеже:

1

Мачта неподвижная

Заводской номер: 1788.33.03.05.00 Количество на модель: 1
1788.33.03.05.00
1
2

Номер детали на чертеже:

2

Рама внутренняя

Заводской номер: 1788.33.03.06.00 Количество на модель: 1
1788.33.03.06.00
1
3

Номер детали на чертеже:

3

Каретка вертикальная

Заводской номер: 1788.33.03.04.00 Количество на модель: 1
1788.33.03.04.00
1
4

Номер детали на чертеже:

4

Цепь в сборе

Заводской номер: 1788.33.03.08.00 Количество на модель: 1
1788.33.03.08.00
1
5

Номер детали на чертеже:

5

Несущая балка в сборе

Заводской номер: 1788.33.03.07.00 Количество на модель: 1
1788.33.03.07.00
1
6

Номер детали на чертеже:

6

Плунжерный цилиндр ЦПС2 (80х1650) 60°

Заводской номер: 2896.1.00.00-06 Количество на модель: 1
2896.1.00.00-06
1
7

Номер детали на чертеже:

7

Маленький ролик в сборе

Заводской номер: 8580.01.04.00 Количество на модель: 8
8580.01.04.00
8
8

Номер детали на чертеже:

8

Ролик

Заводской номер: 8580.01.04.03 Количество на модель: 8
8580.01.04.03
8
9

Номер детали на чертеже:

9

Корпус

Заводской номер: 8580.01.04.01 Количество на модель: 8
8580.01.04.01
8
10

Номер детали на чертеже:

10

Ось

Заводской номер: 8580.01.04.02 Количество на модель: 8
8580.01.04.02
8
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 8620.01.00.03 Количество на модель: 8
8620.01.00.03
8
12

Номер детали на чертеже:

12

Втулка

Заводской номер: INA IR70х80х30 Количество на модель: 8
INA IR70х80х30
8
13

Номер детали на чертеже:

13

Подшипник игольчатый

Заводской номер: INA К80х88х30 Количество на модель: 8
INA К80х88х30
8
14

Номер детали на чертеже:

14

Ролик

Заводской номер: 8620.01.00.02 Количество на модель: 8
8620.01.00.02
8
15

Номер детали на чертеже:

15

Крышка

Заводской номер: 1788.33.03.05.01 Количество на модель:
1788.33.03.05.01
16

Номер детали на чертеже:

16

Кольцо В70 БДС2170-77

Заводской номер: [Кольцо В70 БДС2170-77] Количество на модель: 8
[Кольцо В70 БДС2170-77]
8
17

Номер детали на чертеже:

17

Стопорная шайба

Заводской номер: 8580.01.00.09 Количество на модель: 8
8580.01.00.09
8
18

Номер детали на чертеже:

18

Пробка

Заводской номер: 8580.01.00.03 Количество на модель: 8
8580.01.00.03
8
19

Номер детали на чертеже:

19

Ось

Заводской номер: 1788.33.03.05.04 Количество на модель: 4
1788.33.03.05.04
4
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 1784.33.06.01.03 Количество на модель: 4
1784.33.06.01.03
4
21

Номер детали на чертеже:

21

Втулка

Заводской номер: 1784.33.06.01.04 Количество на модель: 2
1784.33.06.01.04
2
22

Номер детали на чертеже:

22

Планка фиксирующая 36 БДС2348-74

Заводской номер: [Планка фиксирующая 36 БДС2348-74] Количество на модель: 5
[Планка фиксирующая 36 БДС2348-74]
5
23

Номер детали на чертеже:

23

Шайба пружинная 10Н БДС833-71

Заводской номер: [Шайба пружинная 10Н БДС833-71] Количество на модель: 8
[Шайба пружинная 10Н БДС833-71]
8
24

Номер детали на чертеже:

24

Болт I М10х20-8g БДС1232-72/5.6

Заводской номер: [Болт I М10х20-8g БДС1232-72/5.6] Количество на модель: 4
[Болт I М10х20-8g БДС1232-72/5.6]
4
26

Номер детали на чертеже:

26

Болт I М10х25 БДС1230-72/5,6

Заводской номер: [Болт I М10х25 БДС1230-72/5,6] Количество на модель: 4
[Болт I М10х25 БДС1230-72/5,6]
4
27

Номер детали на чертеже:

27

Пресс-масленка I-В БДС1640-73

Заводской номер: [Пресс-масленка I-В БДС1640-73] Количество на модель: 2
[Пресс-масленка I-В БДС1640-73]
2
28

Номер детали на чертеже:

28

Пресс-масленка II-В БДС1640-73

Заводской номер: [Пресс-масленка II-В БДС1640-73] Количество на модель: 2
[Пресс-масленка II-В БДС1640-73]
2
29

Номер детали на чертеже:

29

Коническая шайба

Заводской номер: 717.33.07.00.03 Количество на модель: 4
717.33.07.00.03
4
30

Номер детали на чертеже:

30

Сферическая шайба

Заводской номер: 717.33.07.00.02 Количество на модель: 4
717.33.07.00.02
4
31

Номер детали на чертеже:

31

Гайка М22-6Н БДС744-72/5

Заводской номер: [Гайка М22-6Н БДС744-72/5] Количество на модель: 4
[Гайка М22-6Н БДС744-72/5]
4
32

Номер детали на чертеже:

32

Шплинт 4х36 БДС55-77

Заводской номер: [Шплинт 4х36 БДС55-77] Количество на модель: 4
[Шплинт 4х36 БДС55-77]
4
33

Номер детали на чертеже:

33

Гайка 2 М22-6Н БДС745-73,5

Заводской номер: [Гайка 2 М22-6Н БДС745-73,5] Количество на модель: 2
[Гайка 2 М22-6Н БДС745-73,5]
2
34

Номер детали на чертеже:

34

Шайба

Заводской номер: [Шайба] Количество на модель: 2
[Шайба]
2
35

Номер детали на чертеже:

35

Втулка

Заводской номер: INA IR55х55х40 Количество на модель: 2
INA IR55х55х40
2
36

Номер детали на чертеже:

36

Подшипник игольчатый

Заводской номер: INA К55х63х20 Количество на модель: 4
INA К55х63х20
4
37

Номер детали на чертеже:

37

Ролик

Заводской номер: 1784.33.06.00.02 Количество на модель: 2
1784.33.06.00.02
2
38

Номер детали на чертеже:

38

Шайба

Заводской номер: 8560.00.00.02 Количество на модель: 2
8560.00.00.02
2
39

Номер детали на чертеже:

39

Кольцо В45 БДС2170-77

Заводской номер: [Кольцо В45 БДС2170-77] Количество на модель: 2
[Кольцо В45 БДС2170-77]
2
40

Номер детали на чертеже:

40

Винт М12х25-8g БДС1366-73/8,8

Заводской номер: [Винт М12х25-8g БДС1366-73/8,8] Количество на модель: 1
[Винт М12х25-8g БДС1366-73/8,8]
1
41

Номер детали на чертеже:

41

Шайба пружинная 12Н БДС833-71

Заводской номер: [Шайба пружинная 12Н БДС833-71] Количество на модель: 1
[Шайба пружинная 12Н БДС833-71]
1
42

Номер детали на чертеже:

42

Шайба

Заводской номер: 1784.33.06.00.03 Количество на модель: 2
1784.33.06.00.03
2
43

Номер детали на чертеже:

43

Ролик

Заводской номер: 1788.33.03.00.03 Количество на модель: 1
1788.33.03.00.03
1
44

Номер детали на чертеже:

44

Ось

Заводской номер: 1784.33.06.00.05 Количество на модель: 1
1784.33.06.00.05
1
45

Номер детали на чертеже:

45

Планка фиксирующая

Заводской номер: 178.33.06.00.11 Количество на модель: 1
178.33.06.00.11
1
46

Номер детали на чертеже:

46

Шайба пружинная 6Т БДС833-71

Заводской номер: [Шайба пружинная 6Т БДС833-71] Количество на модель: 1
[Шайба пружинная 6Т БДС833-71]
1
47

Номер детали на чертеже:

47

Болт I М6х14-8g БДС1230-72/5.6

Заводской номер: [Болт I М6х14-8g БДС1230-72/5.6] Количество на модель: 5
[Болт I М6х14-8g БДС1230-72/5.6]
5
48

Номер детали на чертеже:

48

Кольцо I А22х27 БДС3609-73

Заводской номер: [Кольцо I А22х27 БДС3609-73] Количество на модель: 2
[Кольцо I А22х27 БДС3609-73]
2
49

Номер детали на чертеже:

49

Штуцер специальный

Заводской номер: 1784.33.06.00.04 Количество на модель: 1
1784.33.06.00.04
1
50

Номер детали на чертеже:

50

Дроссель нерегулируемый ДН 16/2,5х28/ ОН-04 58957-75

Заводской номер: [ДН 16/2,5х28/ ОН-04 58957-75] Количество на модель: 1
[ДН 16/2,5х28/ ОН-04 58957-75]
1
51

Номер детали на чертеже:

51

Цепь пластинчатая БК-109х20 (6+6)-БК БДС4717-72

Заводской номер: [Цепь пластинчатая БК-109х20 (6+6)-БК БДС4717-72] Количество на модель: 2
[Цепь пластинчатая БК-109х20 (6+6)-БК БДС4717-72]
2
52

Номер детали на чертеже:

52

Болт короткий

Заводской номер: 7004.00.00.292 Количество на модель: 2
7004.00.00.292
2
53

Номер детали на чертеже:

53

Болт длинный

Заводской номер: 7004.00.00.291 Количество на модель: 2
7004.00.00.291
2
54

Номер детали на чертеже:

54

Ось

Заводской номер: 7004.00.00.293 Количество на модель: 4
7004.00.00.293
4
55

Номер детали на чертеже:

55

Шайба нормальная НМ10 БДС206-73

Заводской номер: [Шайба нормальная НМ10 БДС206-73] Количество на модель: 8
[Шайба нормальная НМ10 БДС206-73]
8
56

Номер детали на чертеже:

56

Шплинт 2,5х14 БДС55-77

Заводской номер: [Шплинт 2,5х14 БДС55-77] Количество на модель: 8
[Шплинт 2,5х14 БДС55-77]
8
57

Номер детали на чертеже:

57

Клык вил в сборе

Заводской номер: 9982.4.00.00.00 Количество на модель: 2
9982.4.00.00.00
2
58

Номер детали на чертеже:

58

Щиток

Заводской номер: 1788.33.03.04.02 Количество на модель: 2
1788.33.03.04.02
2
59

Номер детали на чертеже:

59

Шайба пружинная 6Н БДС833-71

Заводской номер: [Шайба пружинная 6Н БДС833-71] Количество на модель: 4
[Шайба пружинная 6Н БДС833-71]
4
60

Номер детали на чертеже:

60

Резиновая втулка

Заводской номер: 1788.33.03.09.03 Количество на модель: 1
1788.33.03.09.03
1
