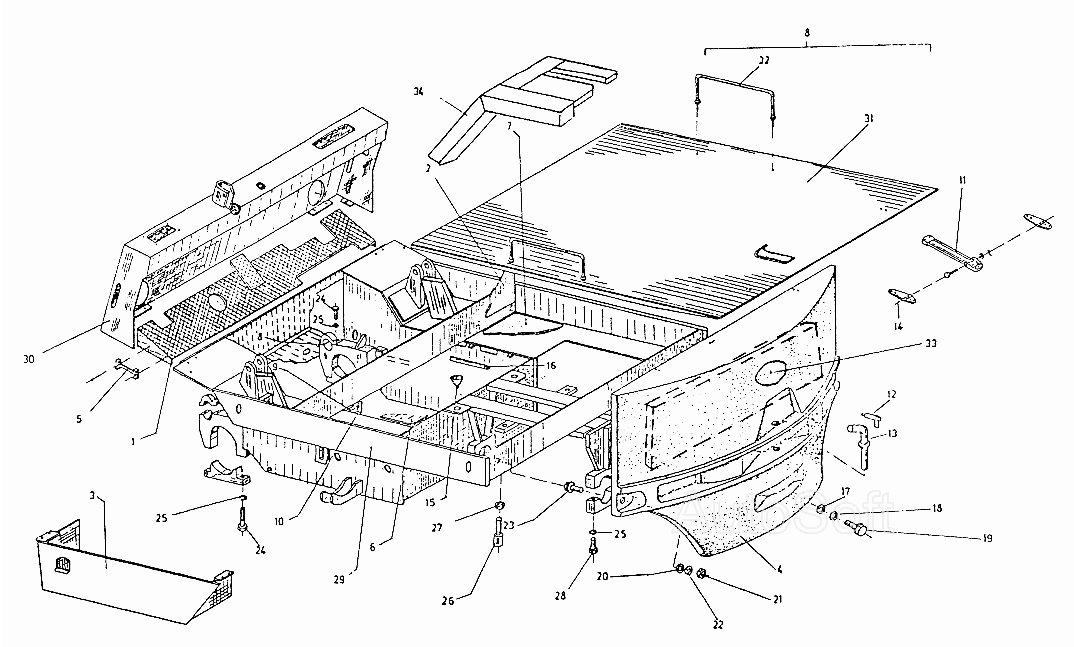

Общий вид, шасси, верхняя крышка, пульт управления EB-735. Каталог 2002г.

Сиденье EB-735

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Настильный лист в сборе

Заводской номер: 735.33.10.01.01.00 Количество на модель: 1
735.33.10.01.01.00
1
2

Номер детали на чертеже:

2

Передняя стенка

Заводской номер: 735.33.10.01.00.13 Количество на модель: 1
735.33.10.01.00.13
1
3

Номер детали на чертеже:

3

Левая коробка в сборе

Заводской номер: 735.33.10.03.05.00 Количество на модель: 1
735.33.10.03.05.00
1
4

Номер детали на чертеже:

4

Противовес

Заводской номер: 735.33.10.01.00.01 Количество на модель: 1
735.33.10.01.00.01
1
5

Номер детали на чертеже:

5

Фиксатор в сборе

Заводской номер: 735.33.10.01.04.00 Количество на модель: 2
735.33.10.01.04.00
2
6

Номер детали на чертеже:

6

Крышка

Заводской номер: 735.33.10.01.00.04 Количество на модель: 1
735.33.10.01.00.04
1
7

Номер детали на чертеже:

7

Коврик

Заводской номер: 735.33.10.01.00.02 Количество на модель: 1
735.33.10.01.00.02
1
8

Номер детали на чертеже:

8

Крышка верхняя

Заводской номер: 735.33.10.19.00.00 Количество на модель: 1
735.33.10.19.00.00
1
9

Номер детали на чертеже:

9

Корпус в сборе

Заводской номер: 735.33.10.01.03.00 Количество на модель: 1
735.33.10.01.03.00
1
10

Номер детали на чертеже:

10

Лента

Заводской номер: 735.33.10.01.00.05 Количество на модель: 1
735.33.10.01.00.05
1
11

Номер детали на чертеже:

11

Ограничитель в сборе

Заводской номер: 735.33.01.03.00 Количество на модель: 1
735.33.01.03.00
1
12

Номер детали на чертеже:

12

Ограничитель

Заводской номер: 7171.33.01.16.00 Количество на модель: 1
7171.33.01.16.00
1
13

Номер детали на чертеже:

13

Тяж в сборе

Заводской номер: 717.33.01.15.00 Количество на модель: 1
717.33.01.15.00
1
14

Номер детали на чертеже:

14

Шарнир в сборе

Заводской номер: 717.33.01.17.00 Количество на модель: 1
717.33.01.17.00
1
15

Номер детали на чертеже:

15

Воронка

Заводской номер: 717.33.01.00.09 Количество на модель: 2
717.33.01.00.09
2
16

Номер детали на чертеже:

16

Профиль

Заводской номер: 717.33.01.00.30 Количество на модель: 1
717.33.01.00.30
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 717.33.01.00.20 Количество на модель: 1
717.33.01.00.20
1
18

Номер детали на чертеже:

18

Шайба пружинная БДС833-71

Заводской номер: [Шайба пружинная БДС833-71] Количество на модель: 1
[Шайба пружинная БДС833-71]
1
19

Номер детали на чертеже:

19

Болт I М24х90-6g БДС1232-72/6.6

Заводской номер: [Болт I М24х90-6g БДС1232-72/6.6] Количество на модель: 1
[Болт I М24х90-6g БДС1232-72/6.6]
1
20

Номер детали на чертеже:

20

Шайба АМ20 БДС206-78

Заводской номер: [Шайба АМ20 БДС206-78] Количество на модель: 2
[Шайба АМ20 БДС206-78]
2
21

Номер детали на чертеже:

21

Гайка М20-6Н БДС744-72/5

Заводской номер: [Гайка М20-6Н БДС744-72/5] Количество на модель: 2
[Гайка М20-6Н БДС744-72/5]
2
22

Номер детали на чертеже:

22

Шайба пружинная 20Н БДС833-71

Заводской номер: [Шайба пружинная 20Н БДС833-71] Количество на модель: 2
[Шайба пружинная 20Н БДС833-71]
2
23

Номер детали на чертеже:

23

Винт I М20х75-6g БДС1359-75/5.6

Заводской номер: [Винт I М20х75-6g БДС1359-75/5.6] Количество на модель: 2
[Винт I М20х75-6g БДС1359-75/5.6]
2
24

Номер детали на чертеже:

24

Болт I М16х60-6g БДС1232-72/8.8

Заводской номер: [Болт I М16х60-6g БДС1232-72/8.8] Количество на модель: 4
[Болт I М16х60-6g БДС1232-72/8.8]
4
25

Номер детали на чертеже:

25

Шайба пружинная 16Н БДС833-71

Заводской номер: [Шайба пружинная 16Н БДС833-71] Количество на модель: 8
[Шайба пружинная 16Н БДС833-71]
8
26

Номер детали на чертеже:

26

Болт регулирующий

Заводской номер: 687.33.02.04.08 Количество на модель: 2
687.33.02.04.08
2
27

Номер детали на чертеже:

27

Гайка М24 БДС744-72/5

Заводской номер: [Гайка М24 БДС744-72/5] Количество на модель: 2
[Гайка М24 БДС744-72/5]
2
28

Номер детали на чертеже:

28

Болт I М16х100-6g БДС1232-72/8.8

Заводской номер: [Болт I М16х100-6g БДС1232-72/8.8] Количество на модель: 4
[Болт I М16х100-6g БДС1232-72/8.8]
4
29

Номер детали на чертеже:

29

Шасси

Заводской номер: 735.33.10.02.00.00 Количество на модель: 1
735.33.10.02.00.00
1
30

Номер детали на чертеже:

30

Пульт управления

Заводской номер: 735.33.10.16.00.00 Количество на модель: 1
735.33.10.16.00.00
1
31

Номер детали на чертеже:

31

Крышка в сборе

Заводской номер: 735.33.10.19.01.00 Количество на модель: 1
735.33.10.19.01.00
1
32

Номер детали на чертеже:

32

Рукоятка

Заводской номер: 717.33.19.00.04 Количество на модель: 2
717.33.19.00.04
2
33

Номер детали на чертеже:

33

Плита

Заводской номер: 717.33.01.00.17 Количество на модель: 1
717.33.01.00.17
1
34

Номер детали на чертеже:

34

Защитная крышка

Заводской номер: 9445.2.00.00.00 Количество на модель: 1
9445.2.00.00.00
1
