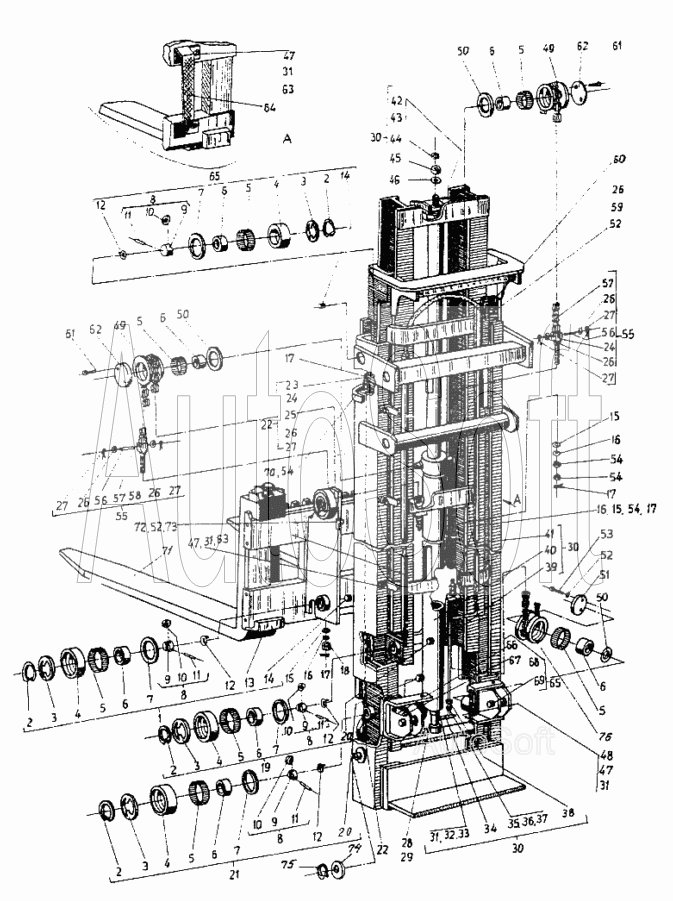

Подъемное устройство трехрамное Н=4500 EB-717. Каталог 2002г.

Подъемное устройство Н=3300 EB-717

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подъемное устройство 02

Заводской номер: 717.45.07.00.00 Количество на модель: 1
717.45.07.00.00
1
1

Номер детали на чертеже:

1

Вертикальная каретка

Заводской номер: 8585.05.00.00 Количество на модель: 1
8585.05.00.00
1
2

Номер детали на чертеже:

2

Кольцо В65 БДС2170-77

Заводской номер: [Кольцо В65 БДС2170-77] Количество на модель: 12
[Кольцо В65 БДС2170-77]
12
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 8585.01.00.02 Количество на модель: 12
8585.01.00.02
12
4

Номер детали на чертеже:

4

Ролик

Заводской номер: 8580.01.00.01 Количество на модель: 12
8580.01.00.01
12
5

Номер детали на чертеже:

5

Игольчатый подшипник

Заводской номер: INA К75х83х23 Количество на модель: 16
INA К75х83х23
16
6

Номер детали на чертеже:

6

Втулка

Заводской номер: INA IR65х75х28 Количество на модель: 16
INA IR65х75х28
16
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 8580.01.00.04 Количество на модель: 12
8580.01.00.04
12
8

Номер детали на чертеже:

8

Маленький ролик в сборе

Заводской номер: 8580.01.04.00 Количество на модель: 12
8580.01.04.00
12
9

Номер детали на чертеже:

9

Корпус

Заводской номер: 8580.01.04.01 Количество на модель: 12
8580.01.04.01
12
10

Номер детали на чертеже:

10

Ролик

Заводской номер: 8580.01.04.03 Количество на модель: 12
8580.01.04.03
12
11

Номер детали на чертеже:

11

Ось

Заводской номер: 8580.01.04.02 Количество на модель: 12
8580.01.04.02
12
12

Номер детали на чертеже:

12

Стопорная шайба

Заводской номер: 8580.01.00.09 Количество на модель: 12
8580.01.00.09
12
13

Номер детали на чертеже:

13

Неподвижная направляющая

Заводской номер: 8585.00.03.00 Количество на модель: 1
8585.00.03.00
1
14

Номер детали на чертеже:

14

Пробка

Заводской номер: 8580.01.00.08 Количество на модель: 6
8580.01.00.08
6
15

Номер детали на чертеже:

15

Коническая шайба

Заводской номер: 717.33.07.00.03 Количество на модель: 6
717.33.07.00.03
6
16

Номер детали на чертеже:

16

Сферическая шайба

Заводской номер: 717.33.07.00.02 Количество на модель: 6
717.33.07.00.02
6
17

Номер детали на чертеже:

17

Шплинт 5x45 БДС55-77

Заводской номер: [Шплинт 5x45 БДС55-77] Количество на модель: 8
[Шплинт 5x45 БДС55-77]
8
18

Номер детали на чертеже:

18

Гайка 2 М22-6Н БДС745-73.5

Заводской номер: [Гайка 2 М22-6Н БДС745-73.5] Количество на модель: 8
[Гайка 2 М22-6Н БДС745-73.5]
8
19

Номер детали на чертеже:

19

Внутренняя рама

Заводской номер: 8585.03.00.00 Количество на модель: 1
8585.03.00.00
1
20

Номер детали на чертеже:

20

Пробка

Заводской номер: 8580.02.00.07 Количество на модель: 6
8580.02.00.07
6
21

Номер детали на чертеже:

21

Средняя рама

Заводской номер: 717.45.07.04.00 Количество на модель: 1
717.45.07.04.00
1
21

Номер детали на чертеже:

21

Средняя рама

Заводской номер: 8585.02.00.00 Количество на модель: 1
8585.02.00.00
1
22

Номер детали на чертеже:

22

Внешняя цепь

Заводской номер: 8585.00.02.00 Количество на модель: 2
8585.00.02.00
2
23

Номер детали на чертеже:

23

Ось

Заводской номер: 8585.00.02.01 Количество на модель: 4
8585.00.02.01
4
24

Номер детали на чертеже:

24

Длинный болт

Заводской номер: 7004.00.00.141 Количество на модель: 6
7004.00.00.141
6
24

Номер детали на чертеже:

24

Длинный цепной болт

Заводской номер: 8580.00.01.01 Количество на модель: 6
8580.00.01.01
6
25

Номер детали на чертеже:

25

Цепь А-73х25(4+4)-А БДС4717-72

Заводской номер: [Цепь А-73х25(4+4)-А БДС4717-72] Количество на модель: 2
[Цепь А-73х25(4+4)-А БДС4717-72]
2
26

Номер детали на чертеже:

26

Шайба АМ8 БДС206-73

Заводской номер: [Шайба АМ8 БДС206-73] Количество на модель: 14
[Шайба АМ8 БДС206-73]
14
27

Номер детали на чертеже:

27

Шплинт 2x12 БДС55-77

Заводской номер: [Шплинт 2x12 БДС55-77] Количество на модель: 12
[Шплинт 2x12 БДС55-77]
12
28

Номер детали на чертеже:

28

Винт М10х30-3g БДС1366-73/8,8

Заводской номер: [Винт М10х30-3g БДС1366-73/8,8] Количество на модель: 1
[Винт М10х30-3g БДС1366-73/8,8]
1
29

Номер детали на чертеже:

29

Гайка М10-6Н БДС744-72/5

Заводской номер: [Гайка М10-6Н БДС744-72/5] Количество на модель: 1
[Гайка М10-6Н БДС744-72/5]
1
30

Номер детали на чертеже:

30

Гидравлическая система

Заводской номер: 8585.04.00.00 Количество на модель: 1
8585.04.00.00
1
31

Номер детали на чертеже:

31

Пружинная шайба 6Н БДС833-71

Заводской номер: [Пружинная шайба 6Н БДС833-71] Количество на модель: 11
[Пружинная шайба 6Н БДС833-71]
11
32

Номер детали на чертеже:

32

Винт I М6х18 БДС12171-72/5,6

Заводской номер: [Винт I М6х18 БДС12171-72/5,6] Количество на модель: 4
[Винт I М6х18 БДС12171-72/5,6]
4
33

Номер детали на чертеже:

33

О-кольцо 14x2 ОН-02.52658-71

Заводской номер: [О-кольцо 14x2 ОН-02.52658-71] Количество на модель: 1
[О-кольцо 14x2 ОН-02.52658-71]
1
34

Номер детали на чертеже:

34

Нерегулируемый дроссель ДН 12А(25х10) инд. 5762 ОН-04.58957-75

Заводской номер: [Нерегулируемый дроссель ДН 12А(25х10) инд. 5762 ОН-04.58957-75] Количество на модель: 1
[Нерегулируемый дроссель ДН 12А(25х10) инд. 5762 ОН-04.58957-75]
1
35

Номер детали на чертеже:

35

Штуцер II Е15/М18 ОН-04.55874-71

Заводской номер: [Штуцер II Е15/М18 ОН-04.55874-71] Количество на модель: 1
[Штуцер II Е15/М18 ОН-04.55874-71]
1
36

Номер детали на чертеже:

36

Кольцо I А18х24 БДС3609-73

Заводской номер: [Кольцо I А18х24 БДС3609-73] Количество на модель: 1
[Кольцо I А18х24 БДС3609-73]
1
37

Номер детали на чертеже:

37

Кольцо II 15 ОН-04.55874-71

Заводской номер: [Кольцо II 15 ОН-04.55874-71] Количество на модель: 2
[Кольцо II 15 ОН-04.55874-71]
2
38

Номер детали на чертеже:

38

Накидная гайка II Е15 ОН-04.55874-71

Заводской номер: [Накидная гайка II Е15 ОН-04.55874-71] Количество на модель: 2
[Накидная гайка II Е15 ОН-04.55874-71]
2
39

Номер детали на чертеже:

39

Труба

Заводской номер: 8585.04.00.01 Количество на модель: 1
8585.04.00.01
1
40

Номер детали на чертеже:

40

Телескопический цилиндр Т2-200/45А

Заводской номер: 4159.3.00.00 Количество на модель: 1
4159.3.00.00
1
41

Номер детали на чертеже:

41

Гибкое соединение 12 ЩЕх22-НЦ 15-3020/25 ОН-04.51484-71

Заводской номер: [12 ЩЕх22-НЦ 15-3020/25 ОН-04.51484-71] Количество на модель: 2
[12 ЩЕх22-НЦ 15-3020/25 ОН-04.51484-71]
2
42

Номер детали на чертеже:

42

Специальная гайка

Заводской номер: 8585.04.00.02 Количество на модель: 1
8585.04.00.02
1
43

Номер детали на чертеже:

43

Винт

Заводской номер: 9699.05.01.03 Количество на модель: 1
9699.05.01.03
1
44

Номер детали на чертеже:

44

Кольцо B30 БДС2170-75

Заводской номер: [Кольцо B30 БДС2170-75] Количество на модель: 1
[Кольцо B30 БДС2170-75]
1
45

Номер детали на чертеже:

45

Круглая гайка М33х1,5-6Н БДС3266-72

Заводской номер: [Круглая гайка М33х1,5-6Н БДС3266-72] Количество на модель: 1
[Круглая гайка М33х1,5-6Н БДС3266-72]
1
46

Номер детали на чертеже:

46

Кольцо

Заводской номер: 8585.04.00.03 Количество на модель: 1
8585.04.00.03
1
47

Номер детали на чертеже:

47

Болт I М6х16-8g БДС1230-72/5,6

Заводской номер: [Болт I М6х16-8g БДС1230-72/5,6] Количество на модель: 11
[Болт I М6х16-8g БДС1230-72/5,6]
11
48

Номер детали на чертеже:

48

Ограничитель

Заводской номер: 8585.00.00.02 Количество на модель: 2
8585.00.00.02
2
49

Номер детали на чертеже:

49

Ролик

Заводской номер: 8580.00.02.03 Количество на модель: 4
8580.00.02.03
4
50

Номер детали на чертеже:

50

Шайба

Заводской номер: 8580.00.02.02 Количество на модель: 4
8580.00.02.02
4
51

Номер детали на чертеже:

51

Специальный болт

Заводской номер: 8580.00.02.04 Количество на модель: 2
8580.00.02.04
2
52

Номер детали на чертеже:

52

Пружинная шайба 8Н БДС833-71

Заводской номер: [Пружинная шайба 8Н БДС833-71] Количество на модель: 8
[Пружинная шайба 8Н БДС833-71]
8
53

Номер детали на чертеже:

53

Винт II М8х20-8g БДС1359-75/5,6

Заводской номер: [Винт II М8х20-8g БДС1359-75/5,6] Количество на модель: 4
[Винт II М8х20-8g БДС1359-75/5,6]
4
54

Номер детали на чертеже:

54

Гайка М22х6Н БДС744-72/5

Заводской номер: [Гайка М22х6Н БДС744-72/5] Количество на модель: 12
[Гайка М22х6Н БДС744-72/5]
12
55

Номер детали на чертеже:

55

Внутренняя цепь

Заводской номер: 8585.00.01.00 Количество на модель: 2
8585.00.01.00
2
56

Номер детали на чертеже:

56

Ось

Заводской номер: 8580.00.01.03 Количество на модель: 4
8580.00.01.03
4
57

Номер детали на чертеже:

57

Цепь А45х25(4 +4) БДС4717-72

Заводской номер: [Цепь А45х25(4 +4) БДС4717-72] Количество на модель: 2
[Цепь А45х25(4 +4) БДС4717-72]
2
58

Номер детали на чертеже:

58

Короткий цепной болт

Заводской номер: 8580.00.01.02 Количество на модель: 2
8580.00.01.02
2
59

Номер детали на чертеже:

59

Болт I М8х16-8g БДС1232-72/5,6

Заводской номер: [Болт I М8х16-8g БДС1232-72/5,6] Количество на модель: 2
[Болт I М8х16-8g БДС1232-72/5,6]
2
60

Номер детали на чертеже:

60

Направляющая в сборе

Заводской номер: 717.45.07.06.00 Количество на модель: 1
717.45.07.06.00
1
61

Номер детали на чертеже:

61

Винт II М8х16-8g БДС1259-75/5,6

Заводской номер: [Винт II М8х16-8g БДС1259-75/5,6] Количество на модель: 4
[Винт II М8х16-8g БДС1259-75/5,6]
4
62

Номер детали на чертеже:

62

Крышка

Заводской номер: 8585.00.00.03 Количество на модель: 2
8585.00.00.03
2
63

Номер детали на чертеже:

63

Шайба

Заводской номер: АМ6 БДС206-78 Количество на модель: 7
АМ6 БДС206-78
7
64

Номер детали на чертеже:

64

Кулачок

Заводской номер: 8585.00.05.00 Количество на модель: 1
8585.00.05.00
1
65

Номер детали на чертеже:

65

Неподвижная рама

Заводской номер: 717.45.07.01.00 Количество на модель: 1
717.45.07.01.00
1
66

Номер детали на чертеже:

66

Фиксирующая планка 40 БДС2348-66

Заводской номер: [Фиксирующая планка 40 БДС2348-66] Количество на модель: 2
[Фиксирующая планка 40 БДС2348-66]
2
67

Номер детали на чертеже:

67

Болт I М10х20-8g БДС1232-72/5,6

Заводской номер: [Болт I М10х20-8g БДС1232-72/5,6] Количество на модель: 4
[Болт I М10х20-8g БДС1232-72/5,6]
4
68

Номер детали на чертеже:

68

Пружинная шайба 10Н БДС833-71

Заводской номер: [Пружинная шайба 10Н БДС833-71] Количество на модель: 4
[Пружинная шайба 10Н БДС833-71]
4
69

Номер детали на чертеже:

69

Ось

Заводской номер: 717.33.07.01.03 Количество на модель: 2
717.33.07.01.03
2
70

Номер детали на чертеже:

70

Регулирующая лента

Заводской номер: 717.45.07.03.00 Количество на модель: 1
717.45.07.03.00
1
71

Номер детали на чертеже:

71

Клык вил (а сборе)

Заводской номер: 9978.7.00.00.00-03 Количество на модель: 2
9978.7.00.00.00-03
2
72

Номер детали на чертеже:

72

Ограничитель

Заводской номер: 7004.00.00.103 Количество на модель: 1
7004.00.00.103
1
73

Номер детали на чертеже:

73

Болт I М8х30-8g БДС1232-72/5,6

Заводской номер: [Болт I М8х30-8g БДС1232-72/5,6] Количество на модель: 2
[Болт I М8х30-8g БДС1232-72/5,6]
2
74

Номер детали на чертеже:

74

Шайба

Заводской номер: 8620.00.01.02 Количество на модель: 2
8620.00.01.02
2
75

Номер детали на чертеже:

75

Кольцо В70 БДС2170-77

Заводской номер: [Кольцо В70 БДС2170-77] Количество на модель: 2
[Кольцо В70 БДС2170-77]
2
76

Номер детали на чертеже:

76

Ролик

Заводской номер: 717.45.07.00.01 Количество на модель: 2
717.45.07.00.01
2
Подъемное устройство Н=3300 EB-717
Вернуться в раздел каталога
