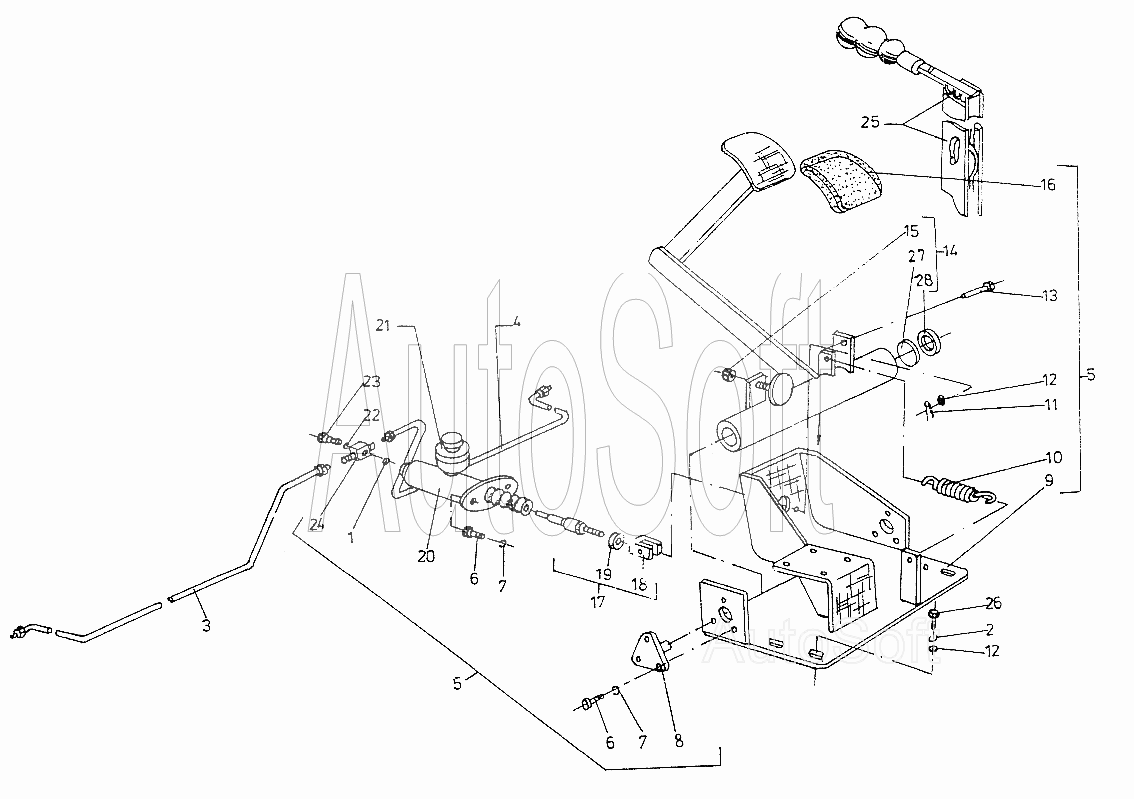

Тормозная система EB-717. Каталог 2002г.

Тормозной цилиндр EB-717 Ручной тормоз EB-717

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Тормозная система, вариант 00

Заводской номер: 717.33.03.00.00 Количество на модель: 1
717.33.03.00.00
1
1

Номер детали на чертеже:

1

Кольцо II А12х18 БДС3609-73

Заводской номер: [Кольцо II А12х18 БДС3609-73] Количество на модель: 2
[Кольцо II А12х18 БДС3609-73]
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 2 10Н БДС833-82 Количество на модель: 4
2 10Н БДС833-82
4
3

Номер детали на чертеже:

3

Левая труба в сборе

Заводской номер: 717.33.03.08.00 Количество на модель: 1
717.33.03.08.00
1
4

Номер детали на чертеже:

4

Правая труба в сборе

Заводской номер: 717.33.03.07.00 Количество на модель: 1
717.33.03.07.00
1
5

Номер детали на чертеже:

5

Тормозной блок в сборе

Заводской номер: 717.33.03.04.00 Количество на модель: 1
717.33.03.04.00
1
6

Номер детали на чертеже:

6

Болт I М8х16-6h БДС1232-86

Заводской номер: [Болт I М8х16-6h БДС1232-86] Количество на модель: 8
[Болт I М8х16-6h БДС1232-86]
8
7

Номер детали на чертеже:

7

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 8
[Шайба 2 8Н БДС833-82]
8
8

Номер детали на чертеже:

8

Цапфа

Заводской номер: 705.02.00.02 Количество на модель: 2
705.02.00.02
2
9

Номер детали на чертеже:

9

Кронштейн в сборе

Заводской номер: 717.33.03.01.02.00 Количество на модель: 1
717.33.03.01.02.00
1
10

Номер детали на чертеже:

10

Пружина

Заводской номер: 717.33.03.01.01 Количество на модель: 1
717.33.03.01.01
1
11

Номер детали на чертеже:

11

Шплинт 3,2x20 БДС55-77

Заводской номер: [Шплинт 3,2x20 БДС55-77] Количество на модель: 1
[Шплинт 3,2x20 БДС55-77]
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: АМ10 БДС206-78 Количество на модель: 5
АМ10 БДС206-78
5
13

Номер детали на чертеже:

13

Ось В 10x30 БДС3048-78/5,6

Заводской номер: [Ось В 10x30 БДС3048-78/5,6] Количество на модель: 1
[Ось В 10x30 БДС3048-78/5,6]
1
14

Номер детали на чертеже:

14

Тормозная педаль в сборе

Заводской номер: 717.33.03.04.01.00 Количество на модель: 1
717.33.03.04.01.00
1
15

Номер детали на чертеже:

15

Гайка М10-6Н БДС1269-85

Заводской номер: [Гайка М10-6Н БДС1269-85] Количество на модель: 1
[Гайка М10-6Н БДС1269-85]
1
16

Номер детали на чертеже:

16

Подножка резиновая

Заводской номер: 676.04.01.01 Количество на модель: 2
676.04.01.01
2
17

Номер детали на чертеже:

17

Поршень в сборе

Заводской номер: 7002.02.00 Количество на модель: 1
7002.02.00
1
18

Номер детали на чертеже:

18

Вилка

Заводской номер: 7002.02.06 Количество на модель: 1
7002.02.06
1
19

Номер детали на чертеже:

19

Гайка М10-7Н БДС744-85

Заводской номер: [Гайка М10-7Н БДС744-85] Количество на модель: 1
[Гайка М10-7Н БДС744-85]
1
20

Номер детали на чертеже:

20

Главный тормозной цилиндр 25

Заводской номер: 7069.00.00 Количество на модель: 1
7069.00.00
1
21

Номер детали на чертеже:

21

Бак в сборе

Заводской номер: 7016.07.01.00 Количество на модель: 1
7016.07.01.00
1
22

Номер детали на чертеже:

22

Кольцо II А14х20 БДС3609-73

Заводской номер: [Кольцо II А14х20 БДС3609-73] Количество на модель: 1
[Кольцо II А14х20 БДС3609-73]
1
23

Номер детали на чертеже:

23

Болт накидной гайки

Заводской номер: 7002.00.09 Количество на модель: 1
7002.00.09
1
24

Номер детали на чертеже:

24

Накидная гайка

Заводской номер: 701.02.00.04 Количество на модель: 1
701.02.00.04
1
25

Номер детали на чертеже:

25

Ручной тормоз

Заводской номер: 6958.3.00.00.00 Количество на модель: 1
6958.3.00.00.00
1
26

Номер детали на чертеже:

26

Болт I А М10х25-5,6 БДС1232-86

Заводской номер: [Болт IА М10х25-5,6 БДС1232-86] Количество на модель: 4
[Болт IА М10х25-5,6 БДС1232-86]
4
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 705.02.02.02 Количество на модель: 2
705.02.02.02
2
28

Номер детали на чертеже:

28

Втулка подшипниковая

Заводской номер: 705.02.02.01 Количество на модель: 2
705.02.02.01
2
