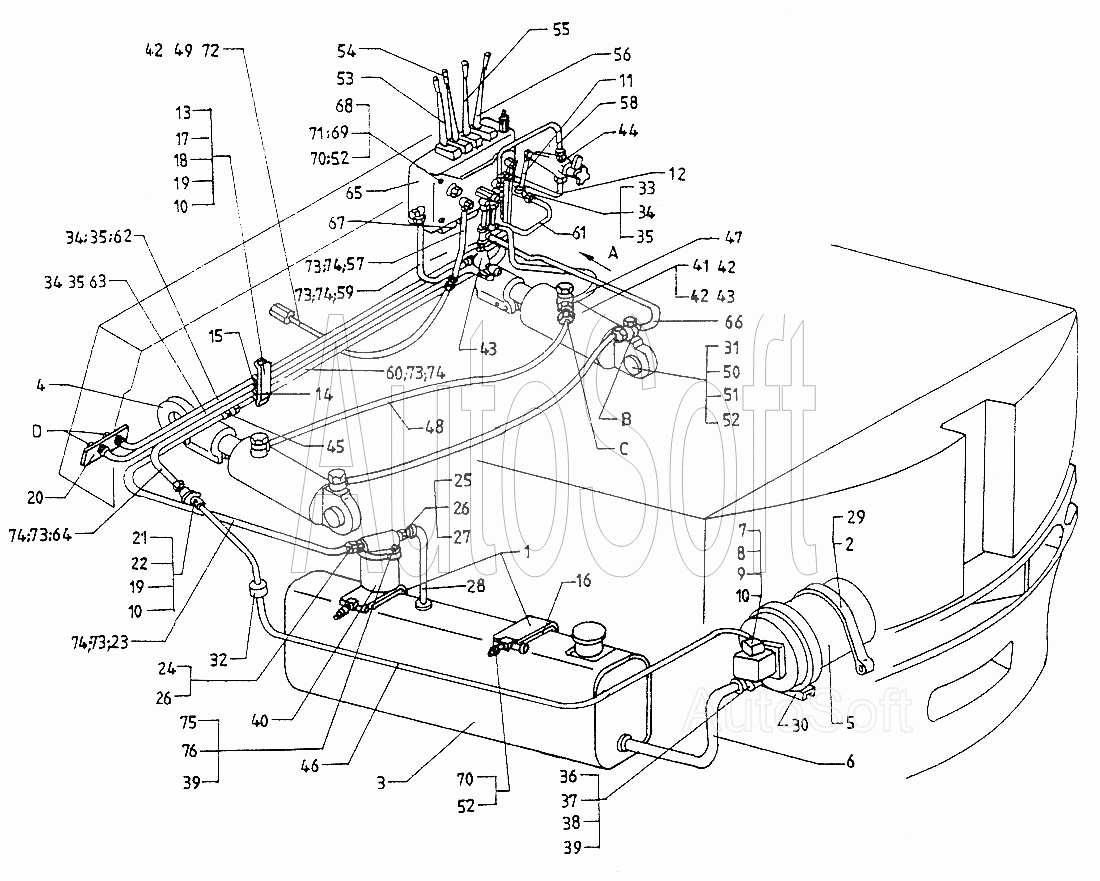

Гидравлическая система EB-717. Каталог 2002г.

Телескопический цилиндр Н=4500 EB-717 Гидравлическая система EB-717

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Гидравлическая система 43, Н=4500мм

Заводской номер: 717.33.72.08.00.00-43 Количество на модель: 1
717.33.72.08.00.00-43
1

Номер детали на чертеже:

Гидравлическая система 42 (Н=3300мм

Заводской номер: 717.33.72.08.00.00-42 Количество на модель: 1
717.33.72.08.00.00-42
1
1

Номер детали на чертеже:

1

Стяжная лента в сборе

Заводской номер: 735.33.10.08.03.00 Количество на модель: 2
735.33.10.08.03.00
2
2

Номер детали на чертеже:

2

Стяжная лента в сборе

Заводской номер: 735.33.10.08.05.00 Количество на модель: 1
735.33.10.08.05.00
1
3

Номер детали на чертеже:

3

Масляный бак в сборе

Заводской номер: 717.33.72.08.06.00.00 Количество на модель: 1
717.33.72.08.06.00.00
1
4

Номер детали на чертеже:

4

Присоединительная проушина 35х2/36х2

Заводской номер: 7026.01.00.00 Количество на модель: 2
7026.01.00.00
2
5

Номер детали на чертеже:

5

Насос с электродвигателем А25Х-8ЕС 10/7,5/28

Заводской номер: 7021.28.00.00-31 Количество на модель: 1
7021.28.00.00-31
1
6

Номер детали на чертеже:

6

Всасывающий шланг

Заводской номер: 717.33.72.08.00.22 Количество на модель: 1
717.33.72.08.00.22
1
7

Номер детали на чертеже:

7

Напорный фланец

Заводской номер: 717.33.72.08.00.23 Количество на модель: 1
717.33.72.08.00.23
1
8

Номер детали на чертеже:

8

О кольцо 15,5х2,6

Заводской номер: КтМ372 Количество на модель: 1
КтМ372
1
9

Номер детали на чертеже:

9

Винт II М6х35-6g БДС2171-83/5,6

Заводской номер: [Винт II М6х35-6g БДС2171-83/5,6] Количество на модель: 4
[Винт II М6х35-6g БДС2171-83/5,6]
4
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 7
2 6Н БДС833-82
7
11

Номер детали на чертеже:

11

Труба V

Заводской номер: 717.33.72.08.00.07 Количество на модель: 1
717.33.72.08.00.07
1
12

Номер детали на чертеже:

12

Труба VI

Заводской номер: 717.33.72.08.00.08 Количество на модель: 1
717.33.72.08.00.08
1
13

Номер детали на чертеже:

13

Скоба

Заводской номер: 717.33.08.00.26 Количество на модель: 1
717.33.08.00.26
1
14

Номер детали на чертеже:

14

Предохранительная труба

Заводской номер: 717.33.08.00.29 Количество на модель: 2
717.33.08.00.29
2
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 717.33.08.00.31 Количество на модель: 2
717.33.08.00.31
2
16

Номер детали на чертеже:

16

Прокладка

Заводской номер: 717.33.08.00.32 Количество на модель: 2
717.33.08.00.32
2
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: 717.33.08.00.36 Количество на модель: 1
717.33.08.00.36
1
18

Номер детали на чертеже:

18

Болт I М6х16-6g БДС1230-85/5,6

Заводской номер: [Болт I М6х16-6g БДС1230-85/5,6] Количество на модель: 1
[Болт I М6х16-6g БДС1230-85/5,6]
1
19

Номер детали на чертеже:

19

Гайка М6-6Н БДС744-85/5

Заводской номер: [Гайка М6-6Н БДС744-85/5] Количество на модель: 3
[Гайка М6-6Н БДС744-85/5]
3
20

Номер детали на чертеже:

20

Стопорящий лист

Заводской номер: 717.33.08.00.42 Количество на модель: 2
717.33.08.00.42
2
21

Номер детали на чертеже:

21

Планка

Заводской номер: 735.33.10.02.02.06 Количество на модель: 1
735.33.10.02.02.06
1
22

Номер детали на чертеже:

22

Скоба

Заводской номер: 735.33.10.08.00.29 Количество на модель: 1
735.33.10.08.00.29
1
23

Номер детали на чертеже:

23

Труба

Заводской номер: 717.33.08.00.57 Количество на модель: 1
717.33.08.00.57
1
24

Номер детали на чертеже:

24

Штуцер

Заводской номер: 717.33.08.00.59 Количество на модель: 1
717.33.08.00.59
1
25

Номер детали на чертеже:

25

Специальный штуцер

Заводской номер: 717.33.08.00.60 Количество на модель: 1
717.33.08.00.60
1
26

Номер детали на чертеже:

26

Кольцо I А 27x33 Си 99,7 БДС3609-73

Заводской номер: [Кольцо I А 27x33 Си 99,7 БДС3609-73] Количество на модель: 2
[Кольцо I А 27x33 Си 99,7 БДС3609-73]
2
27

Номер детали на чертеже:

27

Стяжная лента в сборе

Заводской номер: 676-7.08.23.00 Количество на модель: 4
676-7.08.23.00
4
28

Номер детали на чертеже:

28

Сливной шланг

Заводской номер: 717.33.08.00.61 Количество на модель: 1
717.33.08.00.61
1
29

Номер детали на чертеже:

29

Прокладка

Заводской номер: 735.33.10.08.00.05 Количество на модель: 1
735.33.10.08.00.05
1
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 735.33.10.08.00.06 Количество на модель: 2
735.33.10.08.00.06
2
31

Номер детали на чертеже:

31

Ось

Заводской номер: 687.33.07.01.04 Количество на модель: 2
687.33.07.01.04
2
32

Номер детали на чертеже:

32

Втулка

Заводской номер: 676.45.4.06.02.02 Количество на модель: 1
676.45.4.06.02.02
1
33

Номер детали на чертеже:

33

Тройник LР III12

Заводской номер: 7005.00.00.53-18 Количество на модель: 2
7005.00.00.53-18
2
34

Номер детали на чертеже:

34

Накидная гайка III Е12 ОН-04.55874-84

Заводской номер: [Накидная гайка III Е12 ОН-04.55874-84] Количество на модель: 8
[Накидная гайка III Е12 ОН-04.55874-84]
8
35

Номер детали на чертеже:

35

Кольцо III 12 ОН-04.55874-84

Заводской номер: [Кольцо III 12 ОН-04.55874-84] Количество на модель: 8
[Кольцо III 12 ОН-04.55874-84]
8
36

Номер детали на чертеже:

36

Угловой фланец 39,7x25

Заводской номер: 7022.00.00.01-02 Количество на модель: 1
7022.00.00.01-02
1
37

Номер детали на чертеже:

37

О кольцо 22,2x2,6

Заводской номер: КтМ371 Количество на модель: 1
КтМ371
1
38

Номер детали на чертеже:

38

Винт II М8х45-6g БДС2171-83/5,6

Заводской номер: [Винт II М8х45-6g БДС2171-83/5,6] Количество на модель: 2
[Винт II М8х45-6g БДС2171-83/5,6]
2
39

Номер детали на чертеже:

39

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 4
[Шайба 2 8Н БДС833-82]
4
40

Номер детали на чертеже:

40

Масляный фильтр D=1-20/63Т/К/А

Заводской номер: 5587.00.00.00-01/А Количество на модель: 1
5587.00.00.00-01/А
1
41

Номер детали на чертеже:

41

Гидравлический поршневой цилиндр ЦБХ 211 А1/90x75/70

Заводской номер: 17013.1.00.00.00-14 Количество на модель: 2
17013.1.00.00.00-14
2
42

Номер детали на чертеже:

42

Гидравлический поршневой цилиндр ЦБХ 211 А1/90х55/70

Заводской номер: 17013.1.00.00.00-13 Количество на модель: 2
17013.1.00.00.00-13
2
43

Номер детали на чертеже:

43

Предохранительный клапан КП/А1А41 инд. 5652 ОН-04.58921-71

Заводской номер: [Предохранительный клапан КП/А1А41 инд. 5652 ОН-04.58921-71] Количество на модель: 1
[Предохранительный клапан КП/А1А41 инд. 5652 ОН-04.58921-71]
1
44

Номер детали на чертеже:

44

Предохранительный клапан КП/АЗА1 инд. 5677 ОН-04.58921-71

Заводской номер: [КП/АЗА1 инд. 5677 ОН-04.58921-71] Количество на модель: 1
[КП/АЗА1 инд. 5677 ОН-04.58921-71]
1
45

Номер детали на чертеже:

45

Штуцер II Е15 ОН-04.55874-84

Заводской номер: [Штуцер II Е15 ОН-04.55874-84] Количество на модель: 1
[Штуцер II Е15 ОН-04.55874-84]
1
46

Номер детали на чертеже:

46

Гибкое соединение 12-Щех22.К90°Ех15-1220/25 ОН-04.51484-83

Заводской номер: [12-Щех22.К90°Ех15-1220/25 ОН-04.51484-83] Количество на модель: 1
[12-Щех22.К90°Ех15-1220/25 ОН-04.51484-83]
1
47

Номер детали на чертеже:

47

Гибкое соединение 8-Нцх12-К90°Ех12-320/25 ОН-04.51484-83

Заводской номер: [8-Нцх12-К90°Ех12-320/25 ОН-04.51484-83] Количество на модель: 1
[8-Нцх12-К90°Ех12-320/25 ОН-04.51484-83]
1
48

Номер детали на чертеже:

48

Гибкое соединение 8-Гх18-Нцх12-520/25 ОН-04.51484-83

Заводской номер: [8-Гх18-Нцх12-520/25 ОН-04.51484-83] Количество на модель: 2
[8-Гх18-Нцх12-520/25 ОН-04.51484-83]
2
49

Номер детали на чертеже:

49

Гибкое соединение 12-Щкрх22-Щех22-600/25 ОН-04.51484-83

Заводской номер: [12-Щкрх22-Щех22-600/25 ОН-04.51484-83] Количество на модель: 1
[12-Щкрх22-Щех22-600/25 ОН-04.51484-83]
1
50

Номер детали на чертеже:

50

Фиксирующая планка 36 БДС2348-74

Заводской номер: [Фиксирующая планка 36 БДС2348-74] Количество на модель: 2
[Фиксирующая планка 36 БДС2348-74]
2
51

Номер детали на чертеже:

51

Болт I М10х20-6g БДС1232-86/5,6

Заводской номер: [Болт I М10х20-6g БДС1232-86/5,6] Количество на модель: 4
[Болт I М10х20-6g БДС1232-86/5,6]
4
52

Номер детали на чертеже:

52

Шайба

Заводской номер: 2 10Н БДС833-82 Количество на модель: 11
2 10Н БДС833-82
11
53

Номер детали на чертеже:

53

Рычаг с рукояткой в сборе

Заводской номер: 695.33.2.08.05.00.00 Количество на модель: 1
695.33.2.08.05.00.00
1
54

Номер детали на чертеже:

54

Рычаг с рукояткой в сборе

Заводской номер: 695.33.2.08.06.00.00 Количество на модель: 1
695.33.2.08.06.00.00
1
55

Номер детали на чертеже:

55

Рычаг с рукояткой в сборе

Заводской номер: 695.33.2.08.07.00.00 Количество на модель: 1
695.33.2.08.07.00.00
1
56

Номер детали на чертеже:

56

Рычаг с рукояткой в сборе

Заводской номер: 695.33.2.08.08.00.00 Количество на модель: 1
695.33.2.08.08.00.00
1
57

Номер детали на чертеже:

57

Труба

Заводской номер: 717.33.72.08.00.33 Количество на модель: 1
717.33.72.08.00.33
1
58

Номер детали на чертеже:

58

Труба

Заводской номер: 717.33.72.08.00.34 Количество на модель: 1
717.33.72.08.00.34
1
59

Номер детали на чертеже:

59

Сливная труба III

Заводской номер: 717.33.72.08.00.35 Количество на модель: 1
717.33.72.08.00.35
1
60

Номер детали на чертеже:

60

Сливная труба IV

Заводской номер: 717.33.72.08.00.36 Количество на модель: 1
717.33.72.08.00.36
1
61

Номер детали на чертеже:

61

Труба VII

Заводской номер: 717.33.72.08.00.37 Количество на модель: 1
717.33.72.08.00.37
1
62

Номер детали на чертеже:

62

Труба IX

Заводской номер: 717.33.72.08.00.39 Количество на модель: 1
717.33.72.08.00.39
1
63

Номер детали на чертеже:

63

Труба X

Заводской номер: 717.33.72.08.00.40 Количество на модель: 1
717.33.72.08.00.40
1
64

Номер детали на чертеже:

64

Труба

Заводской номер: 717.33.72.08.00.41 Количество на модель: 1
717.33.72.08.00.41
1
65

Номер детали на чертеже:

65

Гидравлический распределитель РХ-80 1АААВн-2-2-1 ОН-04.76986-84

Заводской номер: [Гидравлический распределитель РХ-80 1АААВн-2-2-1 ОН-04.76986-84] Количество на модель: 1
[Гидравлический распределитель РХ-80 1АААВн-2-2-1 ОН-04.76986-84]
1
66

Номер детали на чертеже:

66

Гибкое соединение 8-Нцх12-К90°Ех12-450/25 ОН-04.51484-83

Заводской номер: [8-Нцх12-К90°Ех12-450/25 ОН-04.51484-83] Количество на модель: 1
[8-Нцх12-К90°Ех12-450/25 ОН-04.51484-83]
1
67

Номер детали на чертеже:

67

Вспомогательный выключатель для распределителя ППР2

Заводской номер: 418015.1.00.00 Количество на модель: 4
418015.1.00.00
4
68

Номер детали на чертеже:

68

Втулка

Заводской номер: 735.33.10.08.00.37 Количество на модель: 2
735.33.10.08.00.37
2
69

Номер детали на чертеже:

69

Специальный болт

Заводской номер: 735.33.10.08.00.36 Количество на модель: 2
735.33.10.08.00.36
2
70

Номер детали на чертеже:

70

Гайка М10 6Н БДС744-85/5

Заводской номер: [Гайка М10 6Н БДС744-85/5] Количество на модель: 7
[Гайка М10 6Н БДС744-85/5]
7
71

Номер детали на чертеже:

71

Винт 2В М10х110/35 БДС1359-83/5,8

Заводской номер: [Винт 2В М10х110/35 БДС1359-83/5,8] Количество на модель: 1
[Винт 2В М10х110/35 БДС1359-83/5,8]
1
72

Номер детали на чертеже:

72

Кольцо II А22х29 Сu 99.7

Заводской номер: [Кольцо II А22х29 Сu 99.7] Количество на модель: 1
[Кольцо II А22х29 Сu 99.7]
1
73

Номер детали на чертеже:

73

Накидная гайка II Е15 ОН-04.55874-34

Заводской номер: [Накидная гайка II Е15 ОН-04.55874-34] Количество на модель: 10
[Накидная гайка II Е15 ОН-04.55874-34]
10
74

Номер детали на чертеже:

74

Кольцо ОН-04.55874-84

Заводской номер: [Кольцо ОН-04.55874-84] Количество на модель: 10
[Кольцо ОН-04.55874-84]
10
75

Номер детали на чертеже:

75

Болт I М8х25-6g БДС1232-86/5,6

Заводской номер: [Болт I М8х25-6g БДС1232-86/5,6] Количество на модель: 2
[Болт I М8х25-6g БДС1232-86/5,6]
2
76

Номер детали на чертеже:

76

Гайка М8 6H БДС744-83/5

Заводской номер: [Гайка М8 6H БДС744-83/5] Количество на модель: 2
[Гайка М8 6H БДС744-83/5]
2
Телескопический цилиндр Н=4500 EB-717 Гидравлическая система EB-717
Вернуться в раздел каталога
