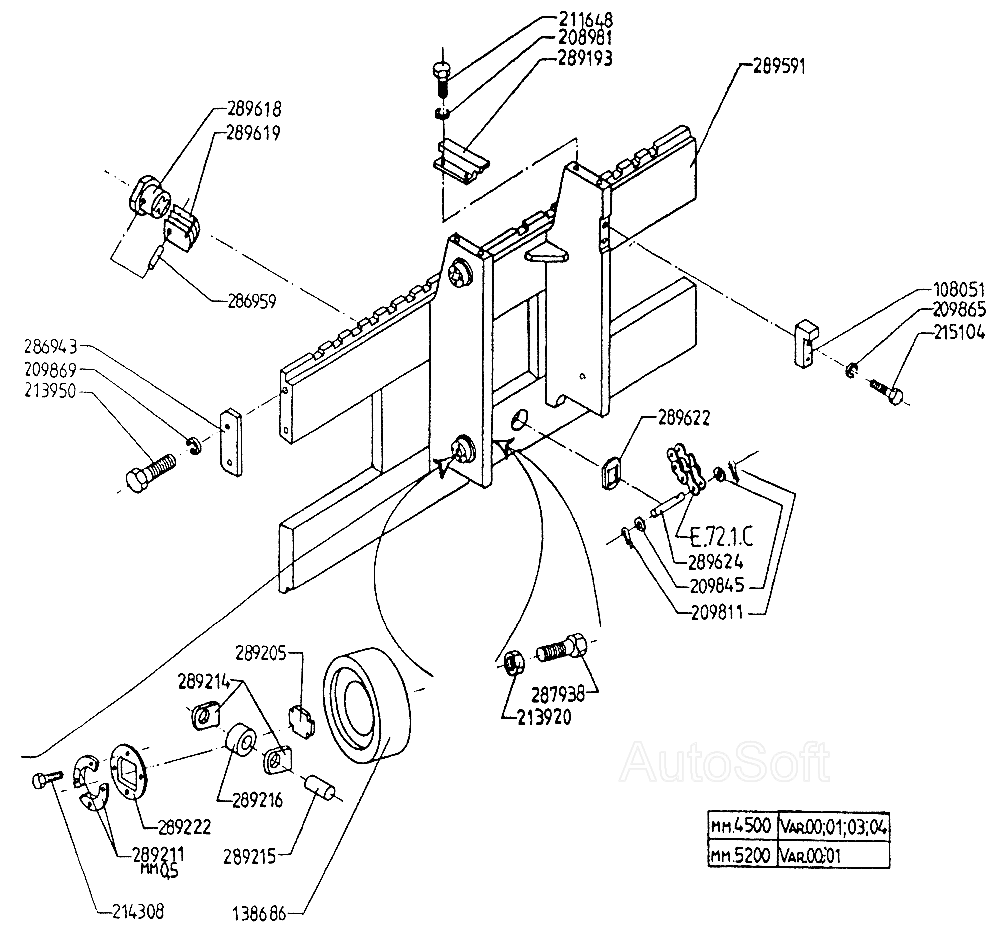

Вертикальная каретка EB-698. Каталог 2002г.

Цилиндр - монтаж EB-698 Цилиндр подъема EB-698

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ограничитель

Заводской номер: 7004.00.00.103 Количество на модель: 1
7004.00.00.103
1
2

Номер детали на чертеже:

2

Ходовой роликовый подшипник

Заводской номер: КтМ1388 Количество на модель: 4
КтМ1388
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 4
2 6Н БДС833-82
4
4

Номер детали на чертеже:

4

Шплинт 1,6х10 БДС55-77

Заводской номер: [Шплинт 1,6х10 БДС55-77] Количество на модель: 4
[Шплинт 1,6х10 БДС55-77]
4
5

Номер детали на чертеже:

5

Шайба

Заводской номер: АМ6 БДС206-78 Количество на модель: 4
АМ6 БДС206-78
4
6

Номер детали на чертеже:

6

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 2
[Шайба 2 8Н БДС833-82]
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 2 16Н БДС833-82 Количество на модель: 4
2 16Н БДС833-82
4
8

Номер детали на чертеже:

8

Болт 1 М6х14-6g БДС1234-71/5.6

Заводской номер: [Болт 1 М6х14-6g БДС1234-71/5.6] Количество на модель: 4
[Болт 1 М6х14-6g БДС1234-71/5.6]
4
9

Номер детали на чертеже:

9

Гайка I М16х1,5-6Н БДС1251-71/5

Заводской номер: [Гайка I М16х1,5-6Н БДС1251-71/5] Количество на модель: 4
[Гайка I М16х1,5-6Н БДС1251-71/5]
4
10

Номер детали на чертеже:

10

Болт 2 М16х30-5.6 БДС1234-85

Заводской номер: [Болт 2 М16х30-5.6 БДС1234-85] Количество на модель: 4
[Болт 2 М16х30-5.6 БДС1234-85]
4
11

Номер детали на чертеже:

11

Болт 2 М5х12-8.8 БДС1230-85

Заводской номер: [Болт 2 М5х12-8.8 БДС1230-85] Количество на модель: 16
[Болт 2 М5х12-8.8 БДС1230-85]
16
12

Номер детали на чертеже:

12

Болт А1 М8х30-5.6 БДС1232-86

Заводской номер: [Болт А1 М8х30-5.6 БДС1232-86] Количество на модель: 2
[Болт А1 М8х30-5.6 БДС1232-86]
2
13

Номер детали на чертеже:

13

Планка

Заводской номер: 8595.00.00.14 Количество на модель: 2
8595.00.00.14
2
14

Номер детали на чертеже:

14

Ось

Заводской номер: 8595.00.00.20 Количество на модель: 2
8595.00.00.20
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 8595.2.03.00.01 Количество на модель: 4
8595.2.03.00.01
4
16

Номер детали на чертеже:

16

Предохранитель

Заводской номер: 8532.00.00.03 Количество на модель: 2
8532.00.00.03
2
17

Номер детали на чертеже:

17

Планка II

Заводской номер: 8532.00.00.07 Количество на модель: 4
8532.00.00.07
4
18

Номер детали на чертеже:

18

Пластина

Заводской номер: 8532.00.00.09 Количество на модель: 8
8532.00.00.09
8
19

Номер детали на чертеже:

19

Планка

Заводской номер: 8532.00.00.10 Количество на модель: 8
8532.00.00.10
8
20

Номер детали на чертеже:

20

Ось

Заводской номер: 8532.00.00.11 Количество на модель: 4
8532.00.00.11
4
21

Номер детали на чертеже:

21

Ролик

Заводской номер: 8532.00.00.12 Количество на модель: 4
8532.00.00.12
4
22

Номер детали на чертеже:

22

Крышка

Заводской номер: 8532.00.00.14 Количество на модель: 4
8532.00.00.14
4
23

Номер детали на чертеже:

23

Вертикальная каретка

Заводской номер: 8515.04.00.00 Количество на модель: 1
8515.04.00.00
1
25

Номер детали на чертеже:

25

Вертикальная каретка

Заводской номер: 8535.04.00.00 Количество на модель: 1
8535.04.00.00
1
26

Номер детали на чертеже:

26

Корпус

Заводской номер: 8535.00.00.01 Количество на модель: 2
8535.00.00.01
2
27

Номер детали на чертеже:

27

Пластина

Заводской номер: 8535.00.00.02 Количество на модель: 8
8535.00.00.02
8
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 8535.00.00.03 Количество на модель: 2
8535.00.00.03
2
29

Номер детали на чертеже:

29

Ось

Заводской номер: 8535.00.00.05 Количество на модель: 2
8535.00.00.05
2
