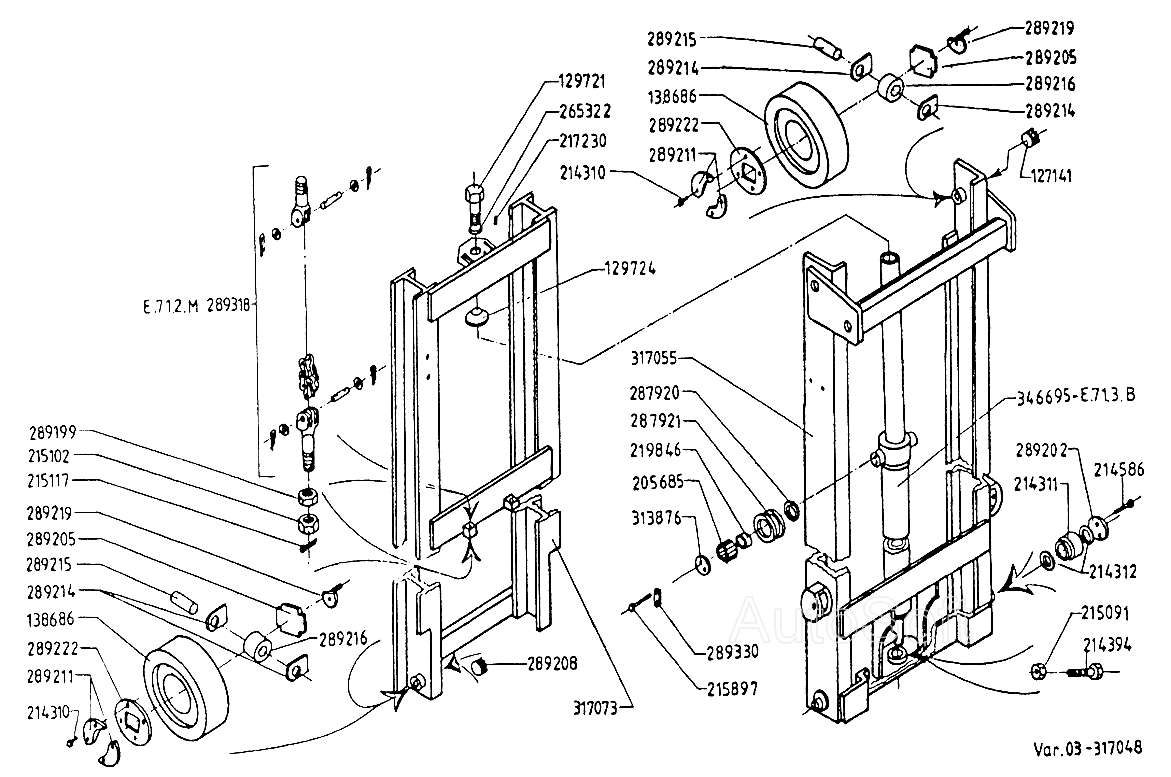

Рамы и цилиндр - монтаж EB-698. Каталог 2002г.

Подъемное устройство "Дуплекс" Н=2800мм EB-698 Вертикальная каретка EB-698

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пробка

Заводской номер: 8540.02.00.06 Количество на модель: 2
8540.02.00.06
2
2

Номер детали на чертеже:

2

Болт пустотелый

Заводской номер: 687.28.07.00.01 Количество на модель: 1
687.28.07.00.01
1
3

Номер детали на чертеже:

3

Сферическая шайба

Заводской номер: 687.28.07.00.02 Количество на модель: 1
687.28.07.00.02
1
4

Номер детали на чертеже:

4

Ходовой роликовый подшипник

Заводской номер: КтМ1388 Количество на модель: 4
КтМ1388
4
5

Номер детали на чертеже:

5

Подшипник игольчатый

Заводской номер: INAК50х58х25 Количество на модель: 2
INAК50х58х25
2
6

Номер детали на чертеже:

6

Болт 1 М5х10-8.8 БДС1230-85

Заводской номер: [Болт 1 М5х10-8.8 БДС1230-85] Количество на модель: 16
[Болт 1 М5х10-8.8 БДС1230-85]
16
7

Номер детали на чертеже:

7

Подшипник ШС35К ГОСТ3635-78

Заводской номер: [Подшипник ШС35К ГОСТ3635-78] Количество на модель: 2
[Подшипник ШС35К ГОСТ3635-78]
2
8

Номер детали на чертеже:

8

Кольцо 2-42х3-1 БДС7947-85

Заводской номер: [Кольцо 2-42х3-1 БДС7947-85] Количество на модель: 4
[Кольцо 2-42х3-1 БДС7947-85]
4
9

Номер детали на чертеже:

9

Винт II М10х30-6g БДС1366-73/6.6

Заводской номер: [Винт II М10х30-6g БДС1366-73/6.6] Количество на модель: 1
[Винт II М10х30-6g БДС1366-73/6.6]
1
10

Номер детали на чертеже:

10

Винт 1 В М8х20-5.6 БДС1359-83

Заводской номер: [Винт 1 В М8х20-5.6 БДС1359-83] Количество на модель: 4
[Винт 1 В М8х20-5.6 БДС1359-83]
4
11

Номер детали на чертеже:

11

Гайка М10-5 БДС744-72/5

Заводской номер: [Гайка М10-5 БДС744-72/5] Количество на модель: 1
[Гайка М10-5 БДС744-72/5]
1
12

Номер детали на чертеже:

12

Гайка М16-6Н БДС744-72/5

Заводской номер: [Гайка М16-6Н БДС744-72/5] Количество на модель: 2
[Гайка М16-6Н БДС744-72/5]
2
13

Номер детали на чертеже:

13

Шплинт 4х40 БДС55-77

Заводской номер: [Шплинт 4х40 БДС55-77] Количество на модель: 2
[Шплинт 4х40 БДС55-77]
2
14

Номер детали на чертеже:

14

Болт 1 М8х20-6g БДС1232-72/5.6

Заводской номер: [Болт 1 М8х20-6g БДС1232-72/5.6] Количество на модель: 4
[Болт 1 М8х20-6g БДС1232-72/5.6]
4
15

Номер детали на чертеже:

15

Цилиндрический штифт 6h8х40 БДС1980-77

Заводской номер: [Цилиндрический штифт 6h8х40 БДС1980-77] Количество на модель: 1
[Цилиндрический штифт 6h8х40 БДС1980-77]
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: INAIR45х50х25,5 Количество на модель: 2
INAIR45х50х25,5
2
17

Номер детали на чертеже:

17

Шайба предохранительная

Заводской номер: 687.28.07.00.04 Количество на модель: 1
687.28.07.00.04
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 8595.2.02.00.05 Количество на модель: 2
8595.2.02.00.05
2
19

Номер детали на чертеже:

19

Цепной ролик

Заводской номер: 8595.2.02.00.06 Количество на модель: 2
8595.2.02.00.06
2
20

Номер детали на чертеже:

20

Сферическая гайка

Заводской номер: 8532.00.00.05 Количество на модель: 2
8532.00.00.05
2
21

Номер детали на чертеже:

21

Крышка

Заводской номер: 8532.00.00.06 Количество на модель: 2
8532.00.00.06
2
22

Номер детали на чертеже:

22

Планка II

Заводской номер: 8532.00.00.07 Количество на модель: 4
8532.00.00.07
4
23

Номер детали на чертеже:

23

Пробка

Заводской номер: 8532.00.00.08 Количество на модель: 2
8532.00.00.08
2
24

Номер детали на чертеже:

24

Пластина

Заводской номер: 8532.00.00.09 Количество на модель: 8
8532.00.00.09
8
25

Номер детали на чертеже:

25

Планка

Заводской номер: 8532.00.00.10 Количество на модель: 8
8532.00.00.10
8
26

Номер детали на чертеже:

26

Ось

Заводской номер: 8532.00.00.11 Количество на модель: 4
8532.00.00.11
4
27

Номер детали на чертеже:

27

Ролик

Заводской номер: 8532.00.00.12 Количество на модель: 4
8532.00.00.12
4
28

Номер детали на чертеже:

28

Стопорная шайба

Заводской номер: 8532.00.00.13 Количество на модель: 4
8532.00.00.13
4
29

Номер детали на чертеже:

29

Крышка

Заводской номер: 8532.00.00.14 Количество на модель: 4
8532.00.00.14
4
30

Номер детали на чертеже:

30

Цепь в сборе

Заводской номер: 8511.04.00.00 Количество на модель: 2
8511.04.00.00
2
31

Номер детали на чертеже:

31

Стопорная пластина

Заводской номер: 8511.00.00.03 Количество на модель: 2
8511.00.00.03
2
32

Номер детали на чертеже:

32

Крышка

Заводской номер: 8531.00.00.02 Количество на модель: 2
8531.00.00.02
2
33

Номер детали на чертеже:

33

Подъемное устройство

Заводской номер: 8531.00.00.00-03 Количество на модель: 1
8531.00.00.00-03
1
34

Номер детали на чертеже:

34

Внешняя рама

Заводской номер: 8531.05.00.00 Количество на модель: 1
8531.05.00.00
1
35

Номер детали на чертеже:

35

Внутренняя рама

Заводской номер: 8531.06.00.00 Количество на модель: 1
8531.06.00.00
1
36

Номер детали на чертеже:

36

Цилиндр телескопический Т1-100/28-2

Заводской номер: 4148.4.00.00 Количество на модель: 1
4148.4.00.00
1
