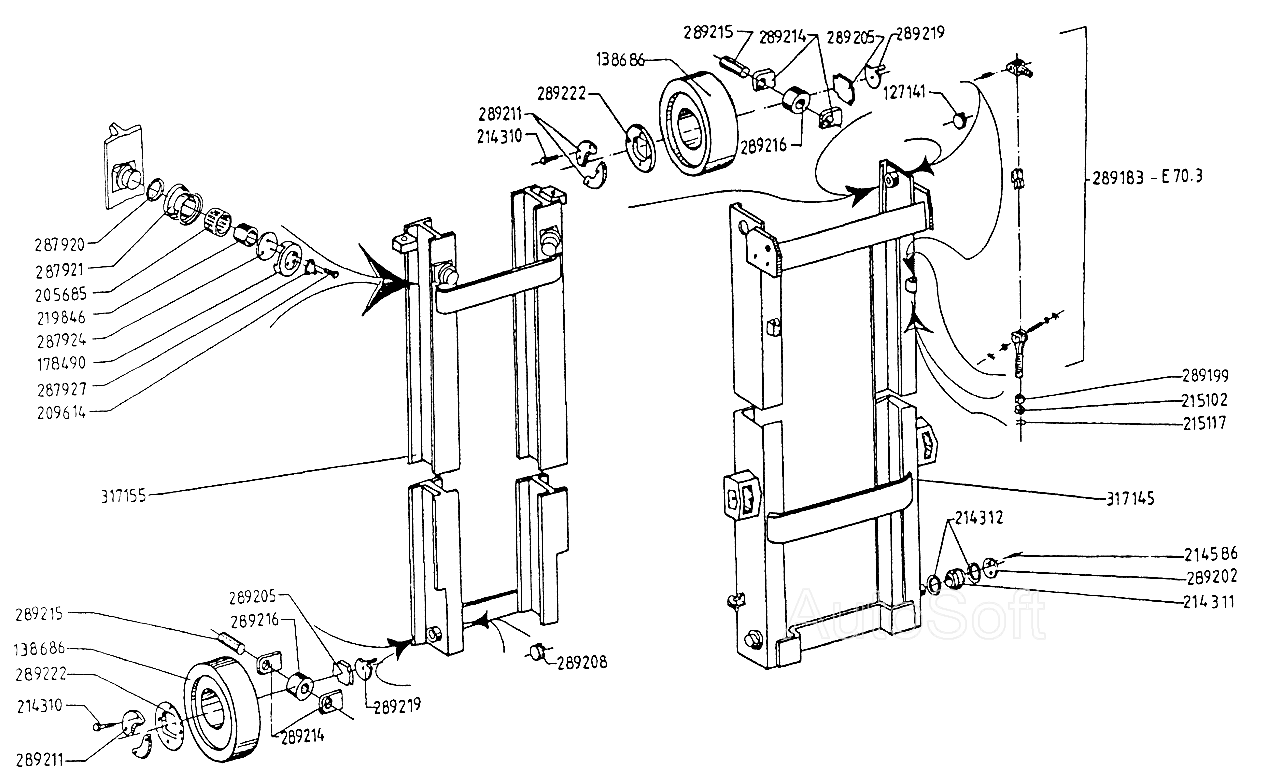

Неподвижная и подвижная рамы EB-698. Каталог 2002г.

Подъемное устройство "Симплекс" Н=3300мм EB-698 Цилиндр - монтаж EB-698

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Пробка

Заводской номер: 8540.02.00.06 Количество на модель: 2
8540.02.00.06
2
2

Номер детали на чертеже:

2

Ходовой роликовый подшипник

Заводской номер: КтМ1388 Количество на модель: 4
КтМ1388
4
3

Номер детали на чертеже:

3

Предохранительная крышка

Заводской номер: 8532.00.00.15 Количество на модель: 2
8532.00.00.15
2
4

Номер детали на чертеже:

4

Подшипник игольчатый

Заводской номер: INA К50х58х25 Количество на модель: 2
INA К50х58х25
2
5

Номер детали на чертеже:

5

Болт 2 М6х20-5.6 БДС1234-85

Заводской номер: [Болт 2 М6х20-5.6 БДС1234-85] Количество на модель: 6
[Болт 2 М6х20-5.6 БДС1234-85]
6
6

Номер детали на чертеже:

6

Болт 1 М5х10-8.8 БДС1230-85

Заводской номер: [Болт 1 М5х10-8.8 БДС1230-85] Количество на модель: 16
[Болт 1 М5х10-8.8 БДС1230-85]
16
7

Номер детали на чертеже:

7

Подшипник ШС35К ГОСТ3635-78

Заводской номер: [Подшипник ШС35К ГОСТ3635-78] Количество на модель: 2
[Подшипник ШС35К ГОСТ3635-78]
2
8

Номер детали на чертеже:

8

О-кольцо 2-42,5х3,55-1 БДС7947-85

Заводской номер: [О-кольцо 2-42,5х3,55-1 БДС7947-85] Количество на модель: 4
[О-кольцо 2-42,5х3,55-1 БДС7947-85]
4
9

Номер детали на чертеже:

9

Винт 1 В М8х20-5.6 БДС1359-83

Заводской номер: [Винт 1 В М8х20-5.6 БДС1359-83] Количество на модель: 4
[Винт 1 В М8х20-5.6 БДС1359-83]
4
10

Номер детали на чертеже:

10

Гайка М16-5 БДС744-83

Заводской номер: [Гайка М16-5 БДС744-83] Количество на модель: 2
[Гайка М16-5 БДС744-83]
2
11

Номер детали на чертеже:

11

Шплинт 4х40 БДС55-77

Заводской номер: [Шплинт 4х40 БДС55-77] Количество на модель: 2
[Шплинт 4х40 БДС55-77]
2
12

Номер детали на чертеже:

12

Втулка

Заводской номер: INA IR45х50х25,5 Количество на модель: 2
INA IR45х50х25,5
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 8595.2.02.00.05 Количество на модель: 2
8595.2.02.00.05
2
14

Номер детали на чертеже:

14

Цепной ролик

Заводской номер: 8595.2.02.00.06 Количество на модель: 2
8595.2.02.00.06
2
15

Номер детали на чертеже:

15

Крышка

Заводской номер: 8595.2.02.00.07 Количество на модель: 2
8595.2.02.00.07
2
16

Номер детали на чертеже:

16

Стопорная планка

Заводской номер: 8595.2.02.00.08 Количество на модель: 2
8595.2.02.00.08
2
17

Номер детали на чертеже:

17

Цепь в сборе

Заводской номер: 8532.04.00.00 Количество на модель: 2
8532.04.00.00
2
18

Номер детали на чертеже:

18

Сферическая гайка

Заводской номер: 8532.00.00.05 Количество на модель: 2
8532.00.00.05
2
19

Номер детали на чертеже:

19

Крышка

Заводской номер: 8532.00.00.06 Количество на модель: 2
8532.00.00.06
2
20

Номер детали на чертеже:

20

Планка II

Заводской номер: 8532.00.00.07 Количество на модель: 4
8532.00.00.07
4
21

Номер детали на чертеже:

21

Пробка

Заводской номер: 8532.00.00.08 Количество на модель: 2
8532.00.00.08
2
22

Номер детали на чертеже:

22

Пластина

Заводской номер: 8532.00.00.09 Количество на модель: 8
8532.00.00.09
8
23

Номер детали на чертеже:

23

Планка

Заводской номер: 8532.00.00.10 Количество на модель: 8
8532.00.00.10
8
24

Номер детали на чертеже:

24

Ось

Заводской номер: 8532.00.00.11 Количество на модель: 4
8532.00.00.11
4
25

Номер детали на чертеже:

25

Ролик

Заводской номер: 8532.00.00.12 Количество на модель: 4
8532.00.00.12
4
26

Номер детали на чертеже:

26

Стопорная шайба

Заводской номер: 8532.00.00.13 Количество на модель: 4
8532.00.00.13
4
27

Номер детали на чертеже:

27

Крышка

Заводской номер: 8532.00.00.14 Количество на модель: 4
8532.00.00.14
4
28

Номер детали на чертеже:

28

Внешняя рама

Заводской номер: 8532.06.00.00 Количество на модель: 1
8532.06.00.00
1
29

Номер детали на чертеже:

29

Внутренняя рама

Заводской номер: 8532.07.00.00 Количество на модель: 1
8532.07.00.00
1
