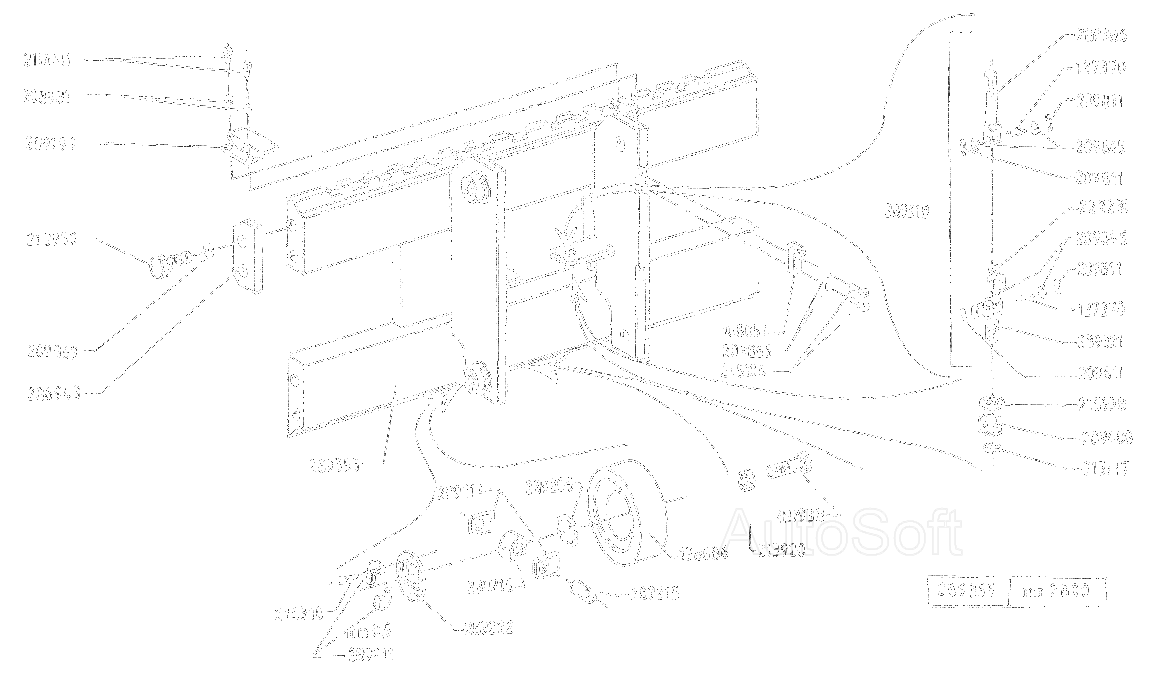

Вертикальная каретка EB-695. Каталог 2002г.

Рамы и цилиндр - монтаж EB-695 Цилиндр подъемный EB-695

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ограничитель

Заводской номер: 7004.00.00.103 Количество на модель: 1
7004.00.00.103
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: 7004.00.00.166 Количество на модель: 4
7004.00.00.166
4
3

Номер детали на чертеже:

3

Ходовой роликовый подшипник

Заводской номер: КтМ1388 Количество на модель: 4
КтМ1388
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 2 6Н БДС833-82 Количество на модель: 4
2 6Н БДС833-82
4
5

Номер детали на чертеже:

5

Шплинт 1,6х10 БДС55-77

Заводской номер: [Шплинт 1,6х10 БДС55-77] Количество на модель: 4
[Шплинт 1,6х10 БДС55-77]
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: АМ6 БДС206-78 Количество на модель: 8
АМ6 БДС206-78
8
7

Номер детали на чертеже:

7

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 2
[Шайба 2 8Н БДС833-82]
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 2 16Н БДС833-82 Количество на модель: 4
2 16Н БДС833-82
4
9

Номер детали на чертеже:

9

Болт 1 М6х14-5.6 БДС1234-85

Заводской номер: [Болт 1 М6х14-5.6 БДС1234-85] Количество на модель: 4
[Болт 1 М6х14-5.6 БДС1234-85]
4
10

Номер детали на чертеже:

10

Гайка I М16х1,5-6Н БДС1251-72/5

Заводской номер: [Гайка I М16х1,5-6Н БДС1251-72/5] Количество на модель: 4
[Гайка I М16х1,5-6Н БДС1251-72/5]
4
11

Номер детали на чертеже:

11

Болт 2 М16х30-5.6 БДС1234-85

Заводской номер: [Болт 2 М16х30-5.6 БДС1234-85] Количество на модель: 4
[Болт 2 М16х30-5.6 БДС1234-85]
4
12

Номер детали на чертеже:

12

Болт 1 М5х10-8.8 БДС1230-85

Заводской номер: [Болт 1 М5х10-8.8 БДС1230-85] Количество на модель: 16
[Болт 1 М5х10-8.8 БДС1230-85]
16
13

Номер детали на чертеже:

13

Болт А1 М8х30-5.6 БДС1232-86

Заводской номер: [Болт А1 М8х30-5.6 БДС1232-86] Количество на модель: 2
[Болт А1 М8х30-5.6 БДС1232-86]
2
14

Номер детали на чертеже:

14

Шплинт 4х40 БДС55-77

Заводской номер: [Шплинт 4х40 БДС55-77] Количество на модель: 2
[Шплинт 4х40 БДС55-77]
2
15

Номер детали на чертеже:

15

Коническая шайба 16 БДС2327-73

Заводской номер: [Коническая шайба 16 БДС2327-73] Количество на модель: 2
[Коническая шайба 16 БДС2327-73]
2
16

Номер детали на чертеже:

16

Пластинчатая цепь А-57х20(4+4)-А БДС4717-72

Заводской номер: [Пластинчатая цепь А-57х20(4+4)-А БДС4717-72] Количество на модель: 2
[Пластинчатая цепь А-57х20(4+4)-А БДС4717-72]
2
17

Номер детали на чертеже:

17

Планка

Заводской номер: 8595.00.00.14 Количество на модель: 2
8595.00.00.14
2
18

Номер детали на чертеже:

18

Болт

Заводской номер: 8595.2.03.00.01 Количество на модель: 4
8595.2.03.00.01
4
19

Номер детали на чертеже:

19

Предохранитель

Заводской номер: 8532.00.00.03 Количество на модель: 2
8532.00.00.03
2
20

Номер детали на чертеже:

20

Планка II

Заводской номер: 8532.00.00.07 Количество на модель: 4
8532.00.00.07
4
21

Номер детали на чертеже:

21

Пластина

Заводской номер: 8532.00.00.09 Количество на модель: 8
8532.00.00.09
8
22

Номер детали на чертеже:

22

Планка

Заводской номер: 8532.00.00.10 Количество на модель: 8
8532.00.00.10
8
23

Номер детали на чертеже:

23

Ось

Заводской номер: 8532.00.00.11 Количество на модель: 4
8532.00.00.11
4
24

Номер детали на чертеже:

24

Ролик

Заводской номер: 8532.00.00.12 Количество на модель: 4
8532.00.00.12
4
25

Номер детали на чертеже:

25

Крышка

Заводской номер: 8532.00.00.14 Количество на модель: 4
8532.00.00.14
4
26

Номер детали на чертеже:

26

Цепь в сборе

Заводской номер: 8511.04.00.00 Количество на модель: 2
8511.04.00.00
2
27

Номер детали на чертеже:

27

Короткий болт

Заводской номер: 8511.04.00.01 Количество на модель: 2
8511.04.00.01
2
28

Номер детали на чертеже:

28

Вертикальная каретка

Заводской номер: 8531.03.00.00 Количество на модель: 1
8531.03.00.00
1
29

Номер детали на чертеже:

29

Длинный болт

Заводской номер: 8532.04.00.03 Количество на модель: 2
8532.04.00.03
2
30

Номер детали на чертеже:

30

Сферическая коронная гайка

Заводской номер: 8511.00.00.04 Количество на модель: 1
8511.00.00.04
1
