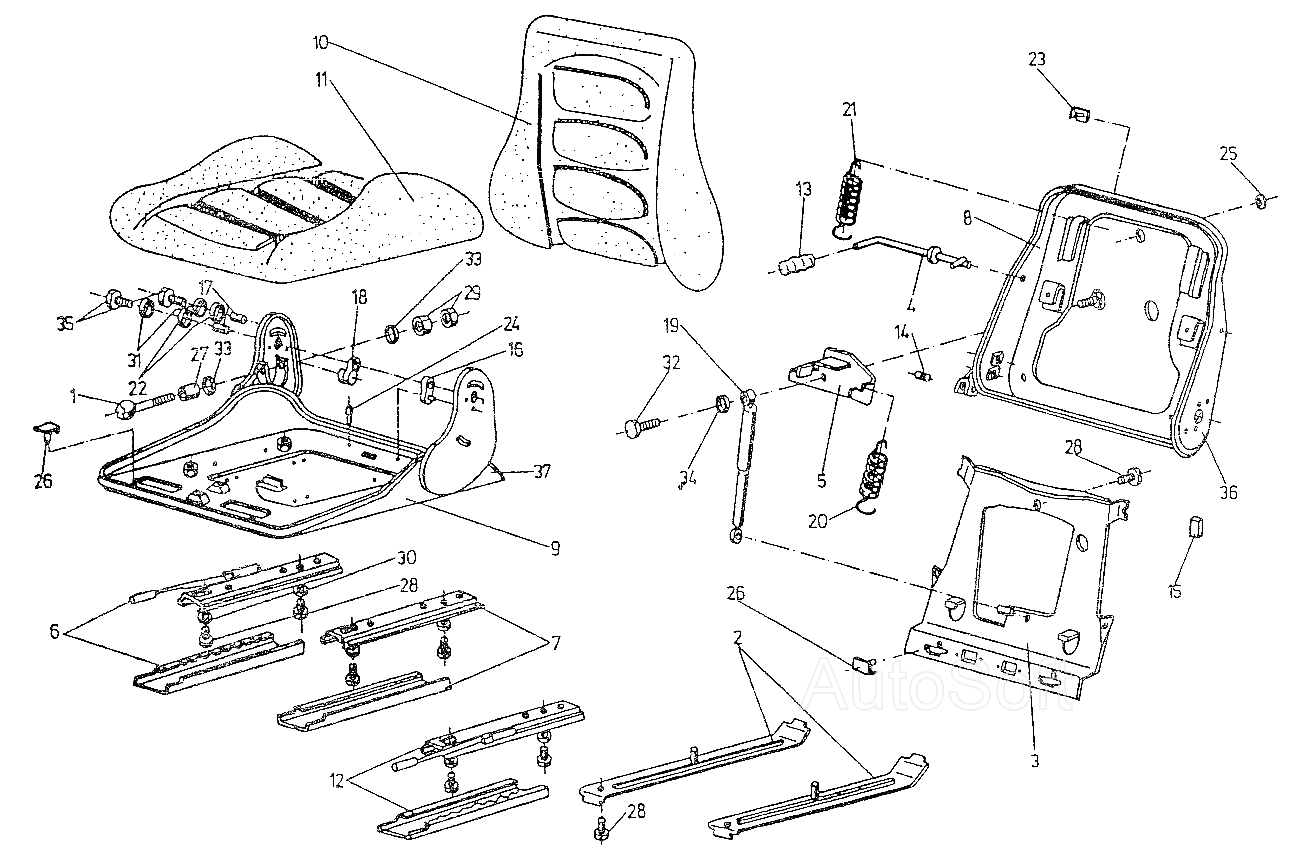

Сиденье карное в сборе EB-687. Каталог 2002г.

Защитная крышка EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Сиденье карное в сборе

Заводской номер: КС.00.00.00.00 Количество на модель: 1
КС.00.00.00.00
1
1

Номер детали на чертеже:

1

Шпиндель

Заводской номер: КС.00.00.01.00 Количество на модель: 1
КС.00.00.01.00
1
2

Номер детали на чертеже:

2

Несущая балка

Заводской номер: КС.00.00.02.00 Количество на модель: 2
КС.00.00.02.00
2
3

Номер детали на чертеже:

3

Плита несущая

Заводской номер: КС.00.00.03.00 Количество на модель: 1
КС.00.00.03.00
1
4

Номер детали на чертеже:

4

Рычаг в сборе

Заводской номер: КС.00.00.04.00 Количество на модель: 1
КС.00.00.04.00
1
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: КС.00.00.05.00 Количество на модель: 1
КС.00.00.05.00
1
6

Номер детали на чертеже:

6

Механизм скользящий левый

Заводской номер: КС.00.01.00.00 Количество на модель: 1
КС.00.01.00.00
1
7

Номер детали на чертеже:

7

Механизм скользящий

Заводской номер: КС.00.03.00.00 Количество на модель: 1
КС.00.03.00.00
1
8

Номер детали на чертеже:

8

Спинка

Заводской номер: КС.00.04.00.00 Количество на модель: 1
КС.00.04.00.00
1
9

Номер детали на чертеже:

9

Сиденье металлическое формирование

Заводской номер: КС.00.05.00.00 Количество на модель: 1
КС.00.05.00.00
1
10

Номер детали на чертеже:

10

Спинка

Заводской номер: КС.00.06.00.00 Количество на модель: 1
КС.00.06.00.00
1
11

Номер детали на чертеже:

11

Сиденье

Заводской номер: КС.00.07.00.00 Количество на модель: 1
КС.00.07.00.00
1
12

Номер детали на чертеже:

12

Механизм скользящий правый

Заводской номер: КС.00.02.00.00 Количество на модель: 1
КС.00.02.00.00
1
13

Номер детали на чертеже:

13

Рукоятка

Заводской номер: КС.00.00.00.02 Количество на модель: 1
КС.00.00.00.02
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: КС.00.00.00.03 Количество на модель: 1
КС.00.00.00.03
1
15

Номер детали на чертеже:

15

Проушина

Заводской номер: КС.00.00.00.04 Количество на модель: 2
КС.00.00.00.04
2
16

Номер детали на чертеже:

16

Дистанционная часть

Заводской номер: КС.00.00.00.05 Количество на модель: 1
КС.00.00.00.05
1
17

Номер детали на чертеже:

17

Труба

Заводской номер: КС.00.00.00.06 Количество на модель: 4
КС.00.00.00.06
4
18

Номер детали на чертеже:

18

Дистанционная часть

Заводской номер: КС.00.00.00.07 Количество на модель: 1
КС.00.00.00.07
1
19

Номер детали на чертеже:

19

Амортизатор

Заводской номер: КС.00.00.00.09 Количество на модель: 1
КС.00.00.00.09
1
20

Номер детали на чертеже:

20

Пружина растяжная

Заводской номер: КС.00.00.00.10 Количество на модель: 1
КС.00.00.00.10
1
21

Номер детали на чертеже:

21

Пружина растяжная

Заводской номер: КС.00.00.00.11 Количество на модель: 2
КС.00.00.00.11
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: КС.00.00.00.12 Количество на модель: 4
КС.00.00.00.12
4
23

Номер детали на чертеже:

23

Буфер

Заводской номер: КС.00.00.00.13 Количество на модель: 2
КС.00.00.00.13
2
24

Номер детали на чертеже:

24

Пробка

Заводской номер: КС.00.00.00.14 Количество на модель: 2
КС.00.00.00.14
2
25

Номер детали на чертеже:

25

Крышка

Заводской номер: КС.00.00.00.16 Количество на модель: 1
КС.00.00.00.16
1
26

Номер детали на чертеже:

26

Скользящая шина

Заводской номер: КС.00.00.00.01 Количество на модель: 4
КС.00.00.00.01
4
27

Номер детали на чертеже:

27

Труба (L=20, D=14х1,5)

Заводской номер: КС.00.00.00.19 Количество на модель: 1
КС.00.00.00.19
1
28

Номер детали на чертеже:

28

Винт 1 АМ8х20-5.8 БДС1359-85

Заводской номер: [Винт 1 АМ8х20-5.8 БДС1359-85] Количество на модель: 7
[Винт 1 АМ8х20-5.8 БДС1359-85]
7
29

Номер детали на чертеже:

29

Гайка М10-5 БДС1250-71

Заводской номер: [Гайка М10-5 БДС1250-71] Количество на модель: 2
[Гайка М10-5 БДС1250-71]
2
30

Номер детали на чертеже:

30

Шайба предохранительная 08-58 БДС4059-74

Заводской номер: [Шайба предохранительная 08-58 БДС4059-74] Количество на модель: 4
[Шайба предохранительная 08-58 БДС4059-74]
4
31

Номер детали на чертеже:

31

Шайба А М8 БДС206-78

Заводской номер: [Шайба А М8 БДС206-78] Количество на модель: 4
[Шайба А М8 БДС206-78]
4
32

Номер детали на чертеже:

32

Болт 2 М8х16-6.8 БДС1234-85

Заводской номер: [Болт 2 М8х16-6.8 БДС1234-85] Количество на модель: 1
[Болт 2 М8х16-6.8 БДС1234-85]
1
33

Номер детали на чертеже:

33

Шайба А М10 БДС206-78

Заводской номер: [Шайба А М10 БДС206-78] Количество на модель: 2
[Шайба А М10 БДС206-78]
2
34

Номер детали на чертеже:

34

Шайба 13 БДС206-78

Заводской номер: [Шайба 13 БДС206-78] Количество на модель: 1
[Шайба 13 БДС206-78]
1
35

Номер детали на чертеже:

35

Болт 1 М8х25-6.8 БДС1234-85

Заводской номер: [Болт 1 М8х25-6.8 БДС1234-85] Количество на модель: 4
[Болт 1 М8х25-6.8 БДС1234-85]
4
36

Номер детали на чертеже:

36

Профиль (L=1500)

Заводской номер: КС.00.00.00.17 Количество на модель: 1
КС.00.00.00.17
1
37

Номер детали на чертеже:

37

Профиль (L=1460)

Заводской номер: КС.00.00.00.18 Количество на модель: 1
КС.00.00.00.18
1
