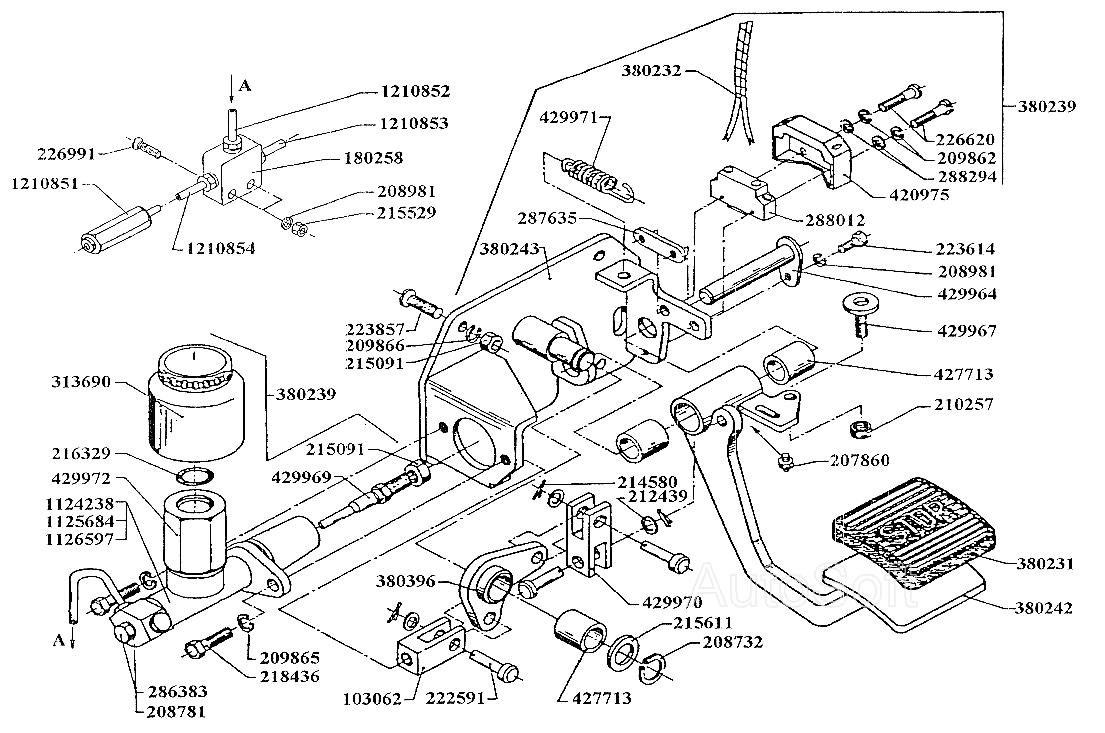

Тормозная система EB687-Piccolo EB-687. Каталог 2002г.

Главный тормозной цилиндр 25 EB-687 Ручной тормоз EB687-Piccolo EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Тормозная система

Заводской номер: 687.33.77.03.00.00.00-00 Количество на модель: 1
687.33.77.03.00.00.00-00
1
1

Номер детали на чертеже:

1

Вилка

Заводской номер: 7002.02.06 Количество на модель: 1
7002.02.06
1
2

Номер детали на чертеже:

2

Блок

Заводской номер: 696.28.10.03.00.00.04 Количество на модель: 1
696.28.10.03.00.00.04
1
3

Номер детали на чертеже:

3

Пресс-масленка

Заводской номер: 1.1 БДС1640-81 Количество на модель: 1
1.1 БДС1640-81
1
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: В16 БДС2170-77 Количество на модель: 1
В16 БДС2170-77
1
5

Номер детали на чертеже:

5

Кольцо II

Заводской номер: А10х16-М1 БДС3609-73 Количество на модель: 2
А10х16-М1 БДС3609-73
2
6

Номер детали на чертеже:

6

Пружинная шайба

Заводской номер: 6Н БДС833-82 Количество на модель: 3
6Н БДС833-82
3
7

Номер детали на чертеже:

7

Пружинная шайба

Заводской номер: 4Н БДС833-82 Количество на модель: 2
4Н БДС833-82
2
8

Номер детали на чертеже:

8

Пружинная шайба

Заводской номер: 8Н БДС833-82 Количество на модель: 2
8Н БДС833-82
2
9

Номер детали на чертеже:

9

Пружинная шайба

Заводской номер: 10Н БДС833-82 Количество на модель: 4
10Н БДС833-82
4
10

Номер детали на чертеже:

10

Гайка

Заводской номер: М8-5 БДС744-83 Количество на модель: 1
М8-5 БДС744-83
1
11

Номер детали на чертеже:

11

Шайба

Заводской номер: АМ10 БДС206-78 Количество на модель: 3
АМ10 БДС206-78
3
12

Номер детали на чертеже:

12

Шплинт

Заводской номер: 3,2х20 БДС55-77 Количество на модель: 3
3,2х20 БДС55-77
3
13

Номер детали на чертеже:

13

Гайка

Заводской номер: М10-5 БДС744-83 Количество на модель: 5
М10-5 БДС744-83
5
14

Номер детали на чертеже:

14

Гайка

Заводской номер: М6-5 БДС744-83 Количество на модель: 2
М6-5 БДС744-83
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: А М16 БДС206-78 Количество на модель: 1
А М16 БДС206-78
1
16

Номер детали на чертеже:

16

О-кольцо

Заводской номер: 1-22,4х2,65-2 БДС7947-85 Количество на модель: 1
1-22,4х2,65-2 БДС7947-85
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: А2 М8х20-5.6 БДС1232-86 Количество на модель: 2
А2 М8х20-5.6 БДС1232-86
2
18

Номер детали на чертеже:

18

Ось

Заводской номер: Б2 10h11х30х25,5 БДС3048-89 Количество на модель: 3
Б2 10h11х30х25,5 БДС3048-89
3
19

Номер детали на чертеже:

19

Болт

Заводской номер: 2М6х12-5.6 БДС1230-85 Количество на модель: 1
2М6х12-5.6 БДС1230-85
1
20

Номер детали на чертеже:

20

Винт

Заводской номер: 1А М10х25-5.8 БДС15615-83 Количество на модель: 4
1А М10х25-5.8 БДС15615-83
4
21

Номер детали на чертеже:

21

Винт

Заводской номер: 1А М4х28-5.8 БДС832-83 Количество на модель: 2
1А М4х28-5.8 БДС832-83
2
22

Номер детали на чертеже:

22

Винт

Заводской номер: 1В М6х35-5.8 БДС15615-83 Количество на модель: 2
1В М6х35-5.8 БДС15615-83
2
23

Номер детали на чертеже:

23

Пробка

Заводской номер: 715.33.2.03.00.00.04 Количество на модель: 2
715.33.2.03.00.00.04
2
24

Номер детали на чертеже:

24

Планка

Заводской номер: 715.33.6.09.00.00.01 Количество на модель: 1
715.33.6.09.00.00.01
1
25

Номер детали на чертеже:

25

Выключатель S800b

Заводской номер: 44035.00.00 Количество на модель: 1
44035.00.00
1
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 715.33.2.03.00.00.02 Количество на модель: 2
715.33.2.03.00.00.02
2
27

Номер детали на чертеже:

27

Бак в сборе

Заводской номер: 687.33.2.03.06.00.00 Количество на модель: 1
687.33.2.03.06.00.00
1
28

Номер детали на чертеже:

28

Резиновая подножка

Заводской номер: 715.33.85.03.00.00.01 Количество на модель: 1
715.33.85.03.00.00.01
1
29

Номер детали на чертеже:

29

Пучок проводов

Заводской номер: 715.33.85.03.01.06.00 Количество на модель: 1
715.33.85.03.01.06.00
1
30

Номер детали на чертеже:

30

Педаль в сборе

Заводской номер: 715.33.85.03.01.02.00 Количество на модель: 1
715.33.85.03.01.02.00
1
31

Номер детали на чертеже:

31

Основание в сборе

Заводской номер: 715.33.85.03.01.01.00 Количество на модель: 1
715.33.85.03.01.01.00
1
32

Номер детали на чертеже:

32

Тормозной блок в сборе

Заводской номер: 715.33.85.03.01.00.00 Количество на модель: 1
715.33.85.03.01.00.00
1
33

Номер детали на чертеже:

33

Проушина в сборе

Заводской номер: 715.33.85.03.01.03.00 Количество на модель: 1
715.33.85.03.01.03.00
1
34

Номер детали на чертеже:

34

Резиновая надвижная муфта

Заводской номер: 715.33.70.09.00.00.05 Количество на модель: 1
715.33.70.09.00.00.05
1
35

Номер детали на чертеже:

35

Втулка подшипника

Заводской номер: 6931.2.03.00.01 Количество на модель: 3
6931.2.03.00.01
3
36

Номер детали на чертеже:

36

Ось в сборе

Заводской номер: 715.33.85.03.01.04.00 Количество на модель: 1
715.33.85.03.01.04.00
1
37

Номер детали на чертеже:

37

Опора в сборе

Заводской номер: 715.33.85.03.01.05.00 Количество на модель: 1
715.33.85.03.01.05.00
1
38

Номер детали на чертеже:

38

Поршень

Заводской номер: 715.33.85.03.01.00.01 Количество на модель: 1
715.33.85.03.01.00.01
1
39

Номер детали на чертеже:

39

Вилка

Заводской номер: 715.33.85.03.01.00.02 Количество на модель: 1
715.33.85.03.01.00.02
1
40

Номер детали на чертеже:

40

Пружина

Заводской номер: 715.33.85.03.01.00.03 Количество на модель: 1
715.33.85.03.01.00.03
1
41

Номер детали на чертеже:

41

Удлинитель

Заводской номер: 695.33.85.03.01.00.04 Количество на модель: 1
695.33.85.03.01.00.04
1
42

Номер детали на чертеже:

42

Патрубок

Заводской номер: 687.33.77.03.00.00.01 Количество на модель: 2
687.33.77.03.00.00.01
2
43

Номер детали на чертеже:

43

Главная труба (в сборе)

Заводской номер: 687.33.77.03.01.00.00 Количество на модель: 1
687.33.77.03.01.00.00
1
44

Номер детали на чертеже:

44

Правая труба (в сборе)

Заводской номер: 687.33.77.03.02.00.00 Количество на модель: 1
687.33.77.03.02.00.00
1
45

Номер детали на чертеже:

45

Левая труба (в сборе)

Заводской номер: 687.33.77.03.03.00.00 Количество на модель: 1
687.33.77.03.03.00.00
1
46

Номер детали на чертеже:

46

Главный тормозной цилиндр 19,05Б

Заводской номер: 41.5158.02.05 Количество на модель: 1
41.5158.02.05
1
47

Номер детали на чертеже:

47

Главный тормозной цилиндр 19,05

Заводской номер: 1905.00.00.00 Количество на модель: 1
1905.00.00.00
1
48

Номер детали на чертеже:

48

Главный тормозной цилиндр 19/30

Заводской номер: 207.00.00.00-01 Количество на модель: 1
207.00.00.00-01
1
