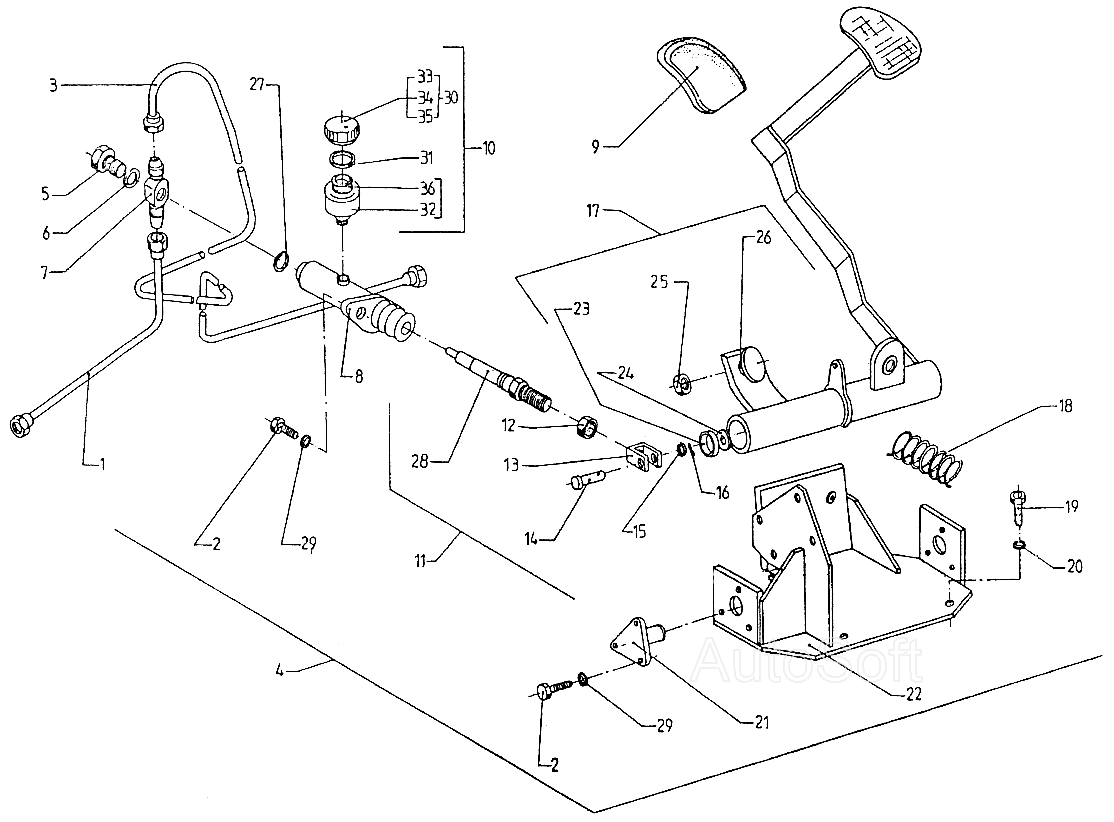

Тормозная система EB-687. Каталог 2002г.

Колесный тормозной цилиндр двойного действия КСЦД-25А EB-687 Тормоз ручной EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Тормозная система

Заводской номер: 687.33.2.03.00.00.00-01 Количество на модель: 1
687.33.2.03.00.00.00-01
1
1

Номер детали на чертеже:

1

Труба левая в сборе

Заводской номер: 687.33.2.03.02.00 Количество на модель: 1
687.33.2.03.02.00
1
2

Номер детали на чертеже:

2

Болт А1 М8х16-5,6 БДС1232-86

Заводской номер: [Болт А1 М8х16-5,6 БДС1232-86] Количество на модель: 1
[Болт А1 М8х16-5,6 БДС1232-86]
1
3

Номер детали на чертеже:

3

Труба правая в сборе

Заводской номер: 687.33.2.03.01.00 Количество на модель: 1
687.33.2.03.01.00
1
4

Номер детали на чертеже:

4

Тормозной блок в сборе

Заводской номер: 687.33.2.03.07.00.00 Количество на модель: 1
687.33.2.03.07.00.00
1
5

Номер детали на чертеже:

5

Болт накидной гайки

Заводской номер: 7002.00.09 Количество на модель: 1
7002.00.09
1
6

Номер детали на чертеже:

6

Кольцо II А14х20 М2 БДС3609-73

Заводской номер: [Кольцо II А14х20 М2 БДС3609-73] Количество на модель: 1
[Кольцо II А14х20 М2 БДС3609-73]
1
7

Номер детали на чертеже:

7

Накидная гайка

Заводской номер: 701.02.00.04 Количество на модель: 1
701.02.00.04
1
8

Номер детали на чертеже:

8

Главный тормозной цилиндр 25

Заводской номер: 7069.00.00 Количество на модель: 1
7069.00.00
1
9

Номер детали на чертеже:

9

Подножка резиновая

Заводской номер: 676.04.01.01 Количество на модель: 1
676.04.01.01
1
10

Номер детали на чертеже:

10

Бак в сборе

Заводской номер: 687.33.2.03.06.00.00 Количество на модель: 1
687.33.2.03.06.00.00
1
11

Номер детали на чертеже:

11

Поршень в сборе

Заводской номер: 7002.02.00 Количество на модель: 1
7002.02.00
1
12

Номер детали на чертеже:

12

Гайка 2 М10-5 БДС1251-71

Заводской номер: [Гайка 2 М10-5 БДС1251-71] Количество на модель: 1
[Гайка 2 М10-5 БДС1251-71]
1
13

Номер детали на чертеже:

13

Вилка

Заводской номер: 7002.02.06 Количество на модель: 1
7002.02.06
1
14

Номер детали на чертеже:

14

Ось Б 2-10h11х30х25.5 БДС3048-89

Заводской номер: [Ось Б 2-10h11х30х25.5 БДС3048-89] Количество на модель: 1
[Ось Б 2-10h11х30х25.5 БДС3048-89]
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: АМ10 БДС206-78 Количество на модель: 1
АМ10 БДС206-78
1
16

Номер детали на чертеже:

16

Шплинт

Заводской номер: 3,2х20 БДС55-77 Количество на модель: 1
3,2х20 БДС55-77
1
17

Номер детали на чертеже:

17

Тормозная педаль в сборе

Заводской номер: 687.33.03.06.01.00 Количество на модель: 1
687.33.03.06.01.00
1
18

Номер детали на чертеже:

18

Пружина

Заводской номер: 687.33.03.01.01 Количество на модель: 1
687.33.03.01.01
1
19

Номер детали на чертеже:

19

Болт А1 М12х25-5.6 БДС1232-86

Заводской номер: [Болт А1 М12х25-5.6 БДС1232-86] Количество на модель: 4
[Болт А1 М12х25-5.6 БДС1232-86]
4
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 2 10Н БДС833-82 Количество на модель: 3
2 10Н БДС833-82
3
21

Номер детали на чертеже:

21

Цапфа

Заводской номер: 705.02.00.02 Количество на модель: 2
705.02.00.02
2
22

Номер детали на чертеже:

22

Основание в сборе

Заводской номер: 687.33.03.01.02.00 Количество на модель: 1
687.33.03.01.02.00
1
23

Номер детали на чертеже:

23

Втулка подшипниковая

Заводской номер: 705.02.02.01 Количество на модель: 2
705.02.02.01
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 705.02.02.02 Количество на модель: 2
705.02.02.02
2
25

Номер детали на чертеже:

25

Гайка

Заводской номер: М10-5 БДС744-83 Количество на модель: 1
М10-5 БДС744-83
1
26

Номер детали на чертеже:

26

Болт А1 М10х35-5.6 БДС1232-86

Заводской номер: [Болт А1 М10х35-5.6 БДС1232-86] Количество на модель: 1
[Болт А1 М10х35-5.6 БДС1232-86]
1
27

Номер детали на чертеже:

27

Кольцо II А 12х18 М2 БДС3609-73

Заводской номер: [Кольцо II А 12х18 М2 БДС3609-73] Количество на модель: 1
[Кольцо II А 12х18 М2 БДС3609-73]
1
28

Номер детали на чертеже:

28

Наконечник

Заводской номер: 7002.02.04 Количество на модель: 1
7002.02.04
1
29

Номер детали на чертеже:

29

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 4
[Шайба 2 8Н БДС833-82]
4
30

Номер детали на чертеже:

30

Крышка в сборе

Заводской номер: 687.33.2.03.05.01.00 Количество на модель: 1
687.33.2.03.05.01.00
1
31

Номер детали на чертеже:

31

Уплотнение

Заводской номер: 687.33.2.03.05.00.01 Количество на модель: 1
687.33.2.03.05.00.01
1
32

Номер детали на чертеже:

32

Корпус

Заводской номер: 687.33.2.03.06.00.01 Количество на модель: 1
687.33.2.03.06.00.01
1
33

Номер детали на чертеже:

33

Крышка

Заводской номер: 687.33.2.03.05.01.01 Количество на модель: 1
687.33.2.03.05.01.01
1
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 687.33.2.03.05.01.02 Количество на модель: 1
687.33.2.03.05.01.02
1
35

Номер детали на чертеже:

35

Отражатель

Заводской номер: 687.33.03.05.01.03 Количество на модель: 1
687.33.03.05.01.03
1
36

Номер детали на чертеже:

36

Крышка

Заводской номер: 687.33.2.03.05.00.02 Количество на модель: 1
687.33.2.03.05.00.02
1
