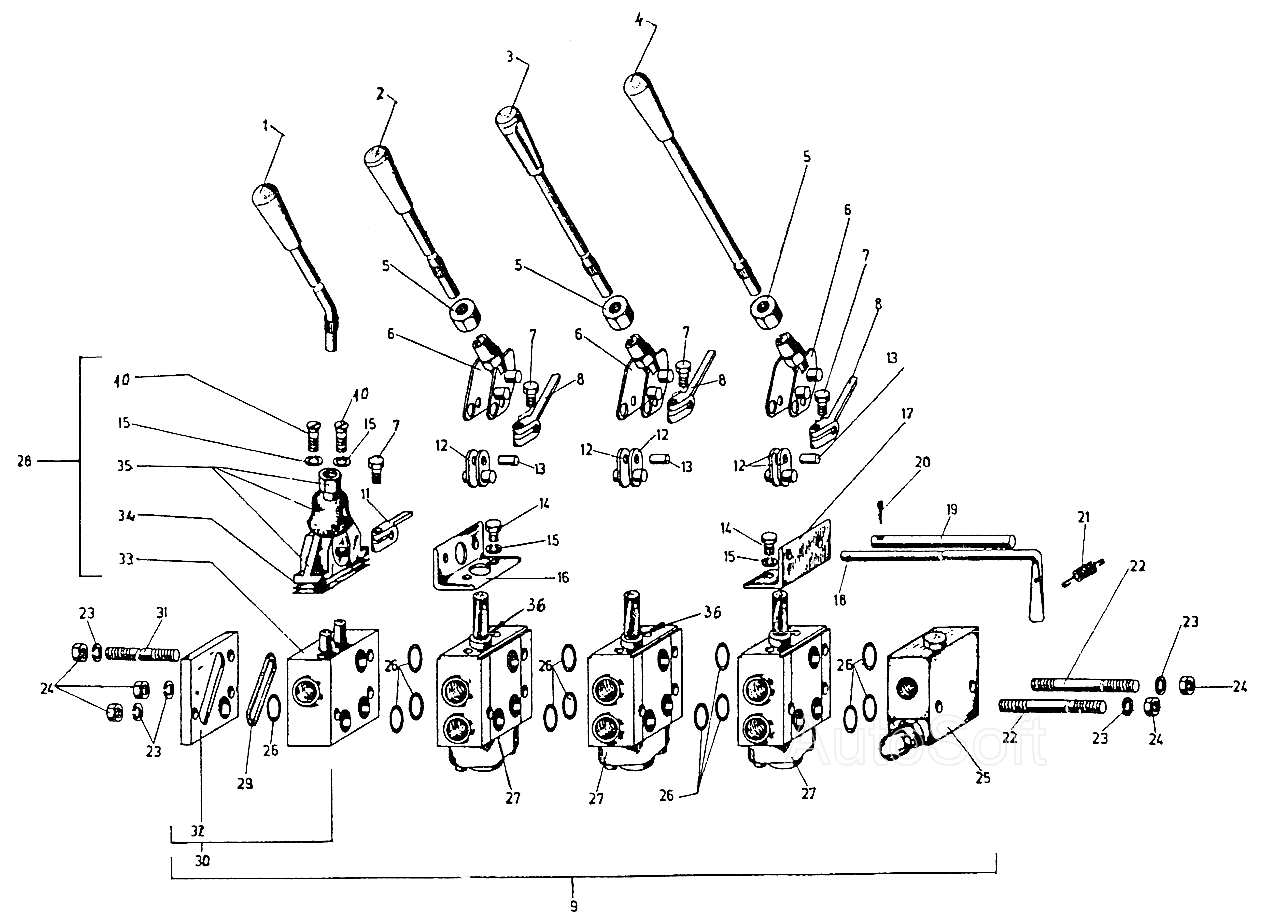

Командное устройство с распределителем 348/2ЛЛЛМ EB-687. Каталог 2002г.

Система управления EB-687 Командное устройство EB687-Piccolo EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Командное устройство с распределителем 348/2ЛЛЛМ

Заводской номер: 7023.01.00.00 Количество на модель: 1
7023.01.00.00
1
1

Номер детали на чертеже:

1

Рычаг с рукояткой в сборе

Заводской номер: 717.33.08.09.00 Количество на модель: 1
717.33.08.09.00
1
2

Номер детали на чертеже:

2

Рычаг с рукояткой в сборе

Заводской номер: 717.33.08.10.00 Количество на модель: 1
717.33.08.10.00
1
3

Номер детали на чертеже:

3

Рычаг с рукояткой в сборе

Заводской номер: 717.33.08.11.00 Количество на модель: 1
717.33.08.11.00
1
4

Номер детали на чертеже:

4

Рычаг с рукояткой в сборе

Заводской номер: 717.33.08.12.00 Количество на модель: 1
717.33.08.12.00
1
5

Номер детали на чертеже:

5

Специальная гайка

Заводской номер: 7023.10.00.09 Количество на модель: 3
7023.10.00.09
3
6

Номер детали на чертеже:

6

Кронштейн в сборе

Заводской номер: 7023.10.01.00 Количество на модель: 3
7023.10.01.00
3
7

Номер детали на чертеже:

7

Болт 1 М6х16-5.6 БДС1230-85

Заводской номер: [Болт 1 М6х16-5.6 БДС1230-85] Количество на модель: 4
[Болт 1 М6х16-5.6 БДС1230-85]
4
8

Номер детали на чертеже:

8

Палец II

Заводской номер: 7023.10.00.04 Количество на модель: 3
7023.10.00.04
3
9

Номер детали на чертеже:

9

Гидрораспределитель 348/2ЛЛЛМ ОН-04 62135-72

Заводской номер: [Гидрораспределитель 348/2ЛЛЛМ ОН-04 62135-72] Количество на модель: 1
[Гидрораспределитель 348/2ЛЛЛМ ОН-04 62135-72]
1
10

Номер детали на чертеже:

10

Винт 1А М6х16-5.6 БДС832-83

Заводской номер: [Винт 1А М6х16-5.6 БДС832-83] Количество на модель: 2
[Винт 1А М6х16-5.6 БДС832-83]
2
11

Номер детали на чертеже:

11

Палец I

Заводской номер: 7023.10.00.03 Количество на модель: 1
7023.10.00.03
1
12

Номер детали на чертеже:

12

Звено промежуточное в сборе

Заводской номер: 676-4.01.01.03.00 Количество на модель: 6
676-4.01.01.03.00
6
13

Номер детали на чертеже:

13

Ось малая

Заводской номер: 676-4.01.01.05 Количество на модель: 3
676-4.01.01.05
3
14

Номер детали на чертеже:

14

Болт 1 М6х12-5.6 БДС1230-85

Заводской номер: [Болт 1 М6х12-5.6 БДС1230-85] Количество на модель: 4
[Болт 1 М6х12-5.6 БДС1230-85]
4
15

Номер детали на чертеже:

15

Пружинная шайба 2

Заводской номер: 6Н БДС833-82 Количество на модель: 6
6Н БДС833-82
6
16

Номер детали на чертеже:

16

Кронштейн левый

Заводской номер: 7023.01.00.02 Количество на модель: 1
7023.01.00.02
1
17

Номер детали на чертеже:

17

Кронштейн правый

Заводской номер: 7023.01.00.03 Количество на модель: 1
7023.01.00.03
1
18

Номер детали на чертеже:

18

Правая кривая ось

Заводской номер: 7023.10.00.08 Количество на модель: 1
7023.10.00.08
1
19

Номер детали на чертеже:

19

Ось большая

Заводской номер: 7023.10.00.02 Количество на модель: 1
7023.10.00.02
1
20

Номер детали на чертеже:

20

Шплинт 2х18 БДС55-77

Заводской номер: [Шплинт 2х18 БДС55-77] Количество на модель: 1
[Шплинт 2х18 БДС55-77]
1
21

Номер детали на чертеже:

21

Пружина

Заводской номер: 732.15.00.05 Количество на модель: 1
732.15.00.05
1
22

Номер детали на чертеже:

22

Шпилька В (L=235)

Заводской номер: 12040.00.03 Количество на модель: 2
12040.00.03
2
23

Номер детали на чертеже:

23

Пружинная шайба2 8Н БДС833-82

Заводской номер: [Пружинная шайба2 8Н БДС833-82] Количество на модель: 5
[Пружинная шайба2 8Н БДС833-82]
5
24

Номер детали на чертеже:

24

Гайка

Заводской номер: М8-5 БДС744-83 Количество на модель: 5
М8-5 БДС744-83
5
25

Номер детали на чертеже:

25

Начальная крышка РК1

Заводской номер: 12006.00.00 Количество на модель: 1
12006.00.00
1
26

Номер детали на чертеже:

26

О-кольцо 13,2х5,0

Заводской номер: 12030.00.17 Количество на модель: 13
12030.00.17
13
27

Номер детали на чертеже:

27

Секция двойного действия

Заводской номер: 12030.00.00 Количество на модель: 3
12030.00.00
3
28

Номер детали на чертеже:

28

Секция клапанная НУ/5В1С4А8/2

Заводской номер: 12016.00.00 Количество на модель:
12016.00.00
29

Номер детали на чертеже:

29

О-кольцо 47х2,5

Заводской номер: 12040.01.02 Количество на модель:
12040.01.02
30

Номер детали на чертеже:

30

Крышка концевая

Заводской номер: 12040.01.00 Количество на модель:
12040.01.00
32

Номер детали на чертеже:

32

Крышка концевая

Заводской номер: 12040.01.01 Количество на модель:
12040.01.01
33

Номер детали на чертеже:

33

Секция клапанная НУ/5В1С4А1

Заводской номер: 12010.01.01 Количество на модель:
12010.01.01
34

Номер детали на чертеже:

34

Плита

Заводской номер: 12010.00.01 Количество на модель:
12010.00.01
35

Номер детали на чертеже:

35

Головка командная

Заводской номер: 12016.01.00 Количество на модель:
12016.01.00
36

Номер детали на чертеже:

36

О-кольцо 15х3

Заводской номер: 12030.00.06 Количество на модель: 2
12030.00.06
2
