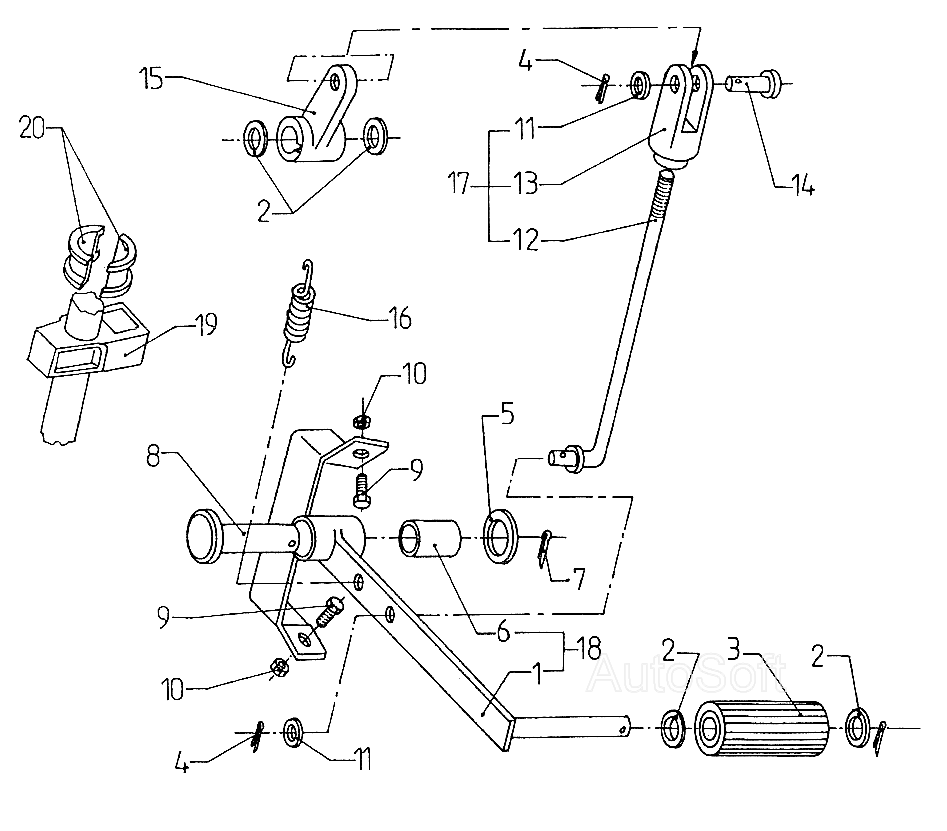

Командная система EB-687. Каталог 2002г.

Рулевой механизм EB-687 Командная система EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Командная система

Заводской номер: 687.33.8.04.00.00-00 Количество на модель: 1
687.33.8.04.00.00-00
1
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: 687.33.04.01.01.00 Количество на модель: 1
687.33.04.01.01.00
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: АМ10 БДС206-78 Количество на модель: 4
АМ10 БДС206-78
4
3

Номер детали на чертеже:

3

Педаль акселератора

Заводской номер: 602.08.00.03 Количество на модель: 1
602.08.00.03
1
4

Номер детали на чертеже:

4

Шплинт 2х14 БДС55-77

Заводской номер: [Шплинт 2х14 БДС55-77] Количество на модель: 3
[Шплинт 2х14 БДС55-77]
3
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 687.33.04.00.01 Количество на модель: 1
687.33.04.00.01
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: 687.33.04.01.01 Количество на модель: 1
687.33.04.01.01
1
7

Номер детали на чертеже:

7

Шплинт 4х25 БДС55-77

Заводской номер: [Шплинт 4х25 БДС55-77] Количество на модель: 1
[Шплинт 4х25 БДС55-77]
1
8

Номер детали на чертеже:

8

Ось Б 2-14h11х60х52 БДС3048-89

Заводской номер: [Ось Б 2-14h11х60х52 БДС3048-89] Количество на модель: 1
[Ось Б 2-14h11х60х52 БДС3048-89]
1
9

Номер детали на чертеже:

9

Болт 1 М6х25-5.6 БДС1230-85

Заводской номер: [Болт 1 М6х25-5.6 БДС1230-85] Количество на модель: 2
[Болт 1 М6х25-5.6 БДС1230-85]
2
10

Номер детали на чертеже:

10

Гайка

Заводской номер: М6-5 БДС744-83 Количество на модель: 2
М6-5 БДС744-83
2
11

Номер детали на чертеже:

11

Шайба АМ8 БДС206-78

Заводской номер: [Шайба АМ8 БДС206-78] Количество на модель: 3
[Шайба АМ8 БДС206-78]
3
12

Номер детали на чертеже:

12

Штанга

Заводской номер: 687.33.8.04.01.01 Количество на модель: 1
687.33.8.04.01.01
1
13

Номер детали на чертеже:

13

Вилка

Заводской номер: 717.33.4.04.01.03 Количество на модель: 1
717.33.4.04.01.03
1
14

Номер детали на чертеже:

14

Ось Б 2-8h11х22х18,5 БДС3048-69

Заводской номер: [Ось Б 2-8h11х22х18,5 БДС3048-69] Количество на модель: 1
[Ось Б 2-8h11х22х18,5 БДС3048-69]
1
15

Номер детали на чертеже:

15

Рычаг

Заводской номер: 717.33.4.04.00.01 Количество на модель: 1
717.33.4.04.00.01
1
16

Номер детали на чертеже:

16

Пружина

Заводской номер: 717.33.04.00.01 Количество на модель: 1
717.33.04.00.01
1
17

Номер детали на чертеже:

17

Штанга в сборе

Заводской номер: 687.33.8.04.01.00 Количество на модель: 1
687.33.8.04.01.00
1
18

Номер детали на чертеже:

18

Рычаг в сборе

Заводской номер: 687.33.04.01.00 Количество на модель: 1
687.33.04.01.00
1
19

Номер детали на чертеже:

19

Коробка

Заводской номер: 717.33.04.03.00.00 Количество на модель: 1
717.33.04.03.00.00
1
20

Номер детали на чертеже:

20

Полувтулка

Заводской номер: 717.33.04.00.02 Количество на модель: 2
717.33.04.00.02
2
