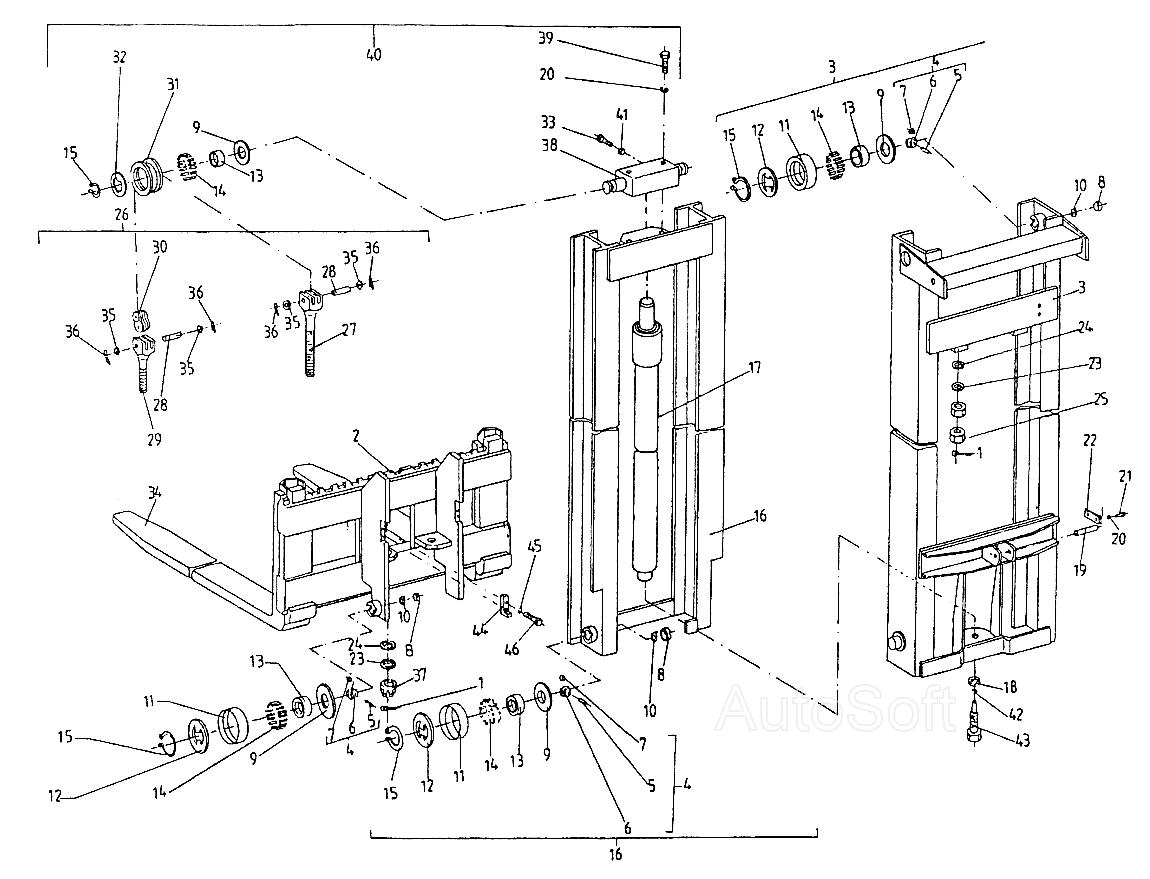

Подъемное устройство EB-687. Каталог 2002г.

Электрооборудование EB687-Piccolo EB-687 Подъемное устройство EB-687

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подъемное устройство

Заводской номер: 687.22.07.00.00-00 Количество на модель: 1
687.22.07.00.00-00
1
1

Номер детали на чертеже:

1

Шплинт 4х36 БДС55-77

Заводской номер: [Шплинт 4х36 БДС55-77] Количество на модель: 4
[Шплинт 4х36 БДС55-77]
4
2

Номер детали на чертеже:

2

Вертикальная каретка

Заводской номер: 687.33.17.05.00 Количество на модель: 1
687.33.17.05.00
1
3

Номер детали на чертеже:

3

Неподвижная рама

Заводской номер: 687.22.07.01.00 Количество на модель: 1
687.22.07.01.00
1
4

Номер детали на чертеже:

4

Ролик малый в сборе

Заводской номер: 8540.01.04.00 Количество на модель: 8
8540.01.04.00
8
5

Номер детали на чертеже:

5

Ось

Заводской номер: 8540.01.04.02 Количество на модель: 8
8540.01.04.02
8
6

Номер детали на чертеже:

6

Корпус

Заводской номер: 8540.01.04.01 Количество на модель: 8
8540.01.04.01
8
7

Номер детали на чертеже:

7

Ролик

Заводской номер: 8540.01.04.03 Количество на модель: 8
8540.01.04.03
8
8

Номер детали на чертеже:

8

Пробка

Заводской номер: 8540.01.00.04 Количество на модель: 6
8540.01.00.04
6
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 8540.01.00.03 Количество на модель: 10
8540.01.00.03
10
10

Номер детали на чертеже:

10

Шайба стопорная

Заводской номер: 8540.01.00.08 Количество на модель: 8
8540.01.00.08
8
11

Номер детали на чертеже:

11

Ролик

Заводской номер: 8540.01.00.02 Количество на модель: 8
8540.01.00.02
8
12

Номер детали на чертеже:

12

Крышка

Заводской номер: 8540.01.00.07 Количество на модель: 8
8540.01.00.07
8
13

Номер детали на чертеже:

13

Втулка

Заводской номер: INA IR 45х55х22 Количество на модель: 8
INA IR 45х55х22
8
14

Номер детали на чертеже:

14

Игольчатый подшипник

Заводской номер: INA К 55х63х20 Количество на модель: 8
INA К 55х63х20
8
15

Номер детали на чертеже:

15

Кольцо 45 БДС2170-77

Заводской номер: [Кольцо 45 БДС2170-77] Количество на модель: 10
[Кольцо 45 БДС2170-77]
10
16

Номер детали на чертеже:

16

Подвижная рама

Заводской номер: 687.22.07.02.00 Количество на модель: 1
687.22.07.02.00
1
17

Номер детали на чертеже:

17

Цилиндр

Заводской номер: 2915.1.00.00-03 Количество на модель: 1
2915.1.00.00-03
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 687.33.17.00.01 Количество на модель: 1
687.33.17.00.01
1
19

Номер детали на чертеже:

19

Ось

Заводской номер: 687.33.07.01.04 Количество на модель: 1
687.33.07.01.04
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 2 10Н БДС833-82 Количество на модель: 4
2 10Н БДС833-82
4
21

Номер детали на чертеже:

21

Болт В1 М10х20-5.6 БДС1232-86

Заводской номер: [Болт В1 М10х20-5.6 БДС1232-86] Количество на модель: 2
[Болт В1 М10х20-5.6 БДС1232-86]
2
22

Номер детали на чертеже:

22

Фиксирующая планка 36 БДС2348-85

Заводской номер: [Фиксирующая планка 36 БДС2348-85] Количество на модель: 1
[Фиксирующая планка 36 БДС2348-85]
1
23

Номер детали на чертеже:

23

Сферическая шайба Сф 16 БДС2327-73

Заводской номер: [Сферическая шайба Сф 16 БДС2327-73] Количество на модель: 4
[Сферическая шайба Сф 16 БДС2327-73]
4
24

Номер детали на чертеже:

24

Шайба коническая 16 БДС2327-73

Заводской номер: [Шайба коническая 16 БДС2327-73] Количество на модель: 4
[Шайба коническая 16 БДС2327-73]
4
25

Номер детали на чертеже:

25

Гайка М16-5 БДС744-83

Заводской номер: [Гайка М16-5 БДС744-83] Количество на модель: 4
[Гайка М16-5 БДС744-83]
4
26

Номер детали на чертеже:

26

Цепь в сборе

Заводской номер: 687.22.07.03.00 Количество на модель: 2
687.22.07.03.00
2
27

Номер детали на чертеже:

27

Болт длинный

Заводской номер: 687.33.07.03.02 Количество на модель: 2
687.33.07.03.02
2
28

Номер детали на чертеже:

28

Ось

Заводской номер: 7004.00.00.166 Количество на модель: 2
7004.00.00.166
2
29

Номер детали на чертеже:

29

Болт короткий

Заводской номер: 687.33.07.03.01 Количество на модель: 2
687.33.07.03.01
2
30

Номер детали на чертеже:

30

Цепь пластинчатая А-71х20(4+4)-А БДС4717-72

Заводской номер: [Цепь пластинчатая А-71х20(4+4)-А БДС4717-72] Количество на модель: 2
[Цепь пластинчатая А-71х20(4+4)-А БДС4717-72]
2
31

Номер детали на чертеже:

31

Ролик цепной

Заводской номер: 8544.00.00.06 Количество на модель: 2
8544.00.00.06
2
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 8560.00.00.02 Количество на модель: 2
8560.00.00.02
2
33

Номер детали на чертеже:

33

Винт В1 М12х40-5.6 БДС1366-84

Заводской номер: [Винт В1 М12х40-5.6 БДС1366-84] Количество на модель: 1
[Винт В1 М12х40-5.6 БДС1366-84]
1
34

Номер детали на чертеже:

34

Клык вил в сборе

Заводской номер: 9974.4.00.00.00 Количество на модель: 2
9974.4.00.00.00
2
35

Номер детали на чертеже:

35

Шайба

Заводской номер: АМ6 БДС206-78 Количество на модель: 8
АМ6 БДС206-78
8
36

Номер детали на чертеже:

36

Шплинт 1,6х10 БДС55-77

Заводской номер: [Шплинт 1,6х10 БДС55-77] Количество на модель: 8
[Шплинт 1,6х10 БДС55-77]
8
37

Номер детали на чертеже:

37

Гайка корончатая

Заводской номер: 687.33.17.00.04 Количество на модель: 2
687.33.17.00.04
2
38

Номер детали на чертеже:

38

Несущая балка

Заводской номер: 687.25.07.04.01 Количество на модель: 1
687.25.07.04.01
1
39

Номер детали на чертеже:

39

Болт В1 М10х28-5.6 БДС1232-86

Заводской номер: [Болт В1 М10х28-5.6 БДС1232-86] Количество на модель: 2
[Болт В1 М10х28-5.6 БДС1232-86]
2
40

Номер детали на чертеже:

40

Несущая балка в сборе

Заводской номер: 687.25.07.04.00 Количество на модель: 1
687.25.07.04.00
1
41

Номер детали на чертеже:

41

Гайка

Заводской номер: М12-5 БДС744-83 Количество на модель: 1
М12-5 БДС744-83
1
42

Номер детали на чертеже:

42

Шайба

Заводской номер: 2 12Н БДС833-82 Количество на модель: 1
2 12Н БДС833-82
1
43

Номер детали на чертеже:

43

Болт В1 М12х1,5х16-5.6 БДС1232-86

Заводской номер: [Болт В1 М12х1,5х16-5.6 БДС1232-86] Количество на модель: 1
[Болт В1 М12х1,5х16-5.6 БДС1232-86]
1
44

Номер детали на чертеже:

44

Ограничитель

Заводской номер: 7004.00.00.103 Количество на модель: 1
7004.00.00.103
1
45

Номер детали на чертеже:

45

Шайба 2 8Н БДС833-82

Заводской номер: [Шайба 2 8Н БДС833-82] Количество на модель: 2
[Шайба 2 8Н БДС833-82]
2
46

Номер детали на чертеже:

46

Болт В1 М8х30-5.6 БДС1232-86

Заводской номер: [Болт В1 М8х30-5.6 БДС1232-86] Количество на модель: 2
[Болт В1 М8х30-5.6 БДС1232-86]
2
47

Номер детали на чертеже:

47

Пробка

Заводской номер: 8540.02.00.06 Количество на модель: 2
8540.02.00.06
2
