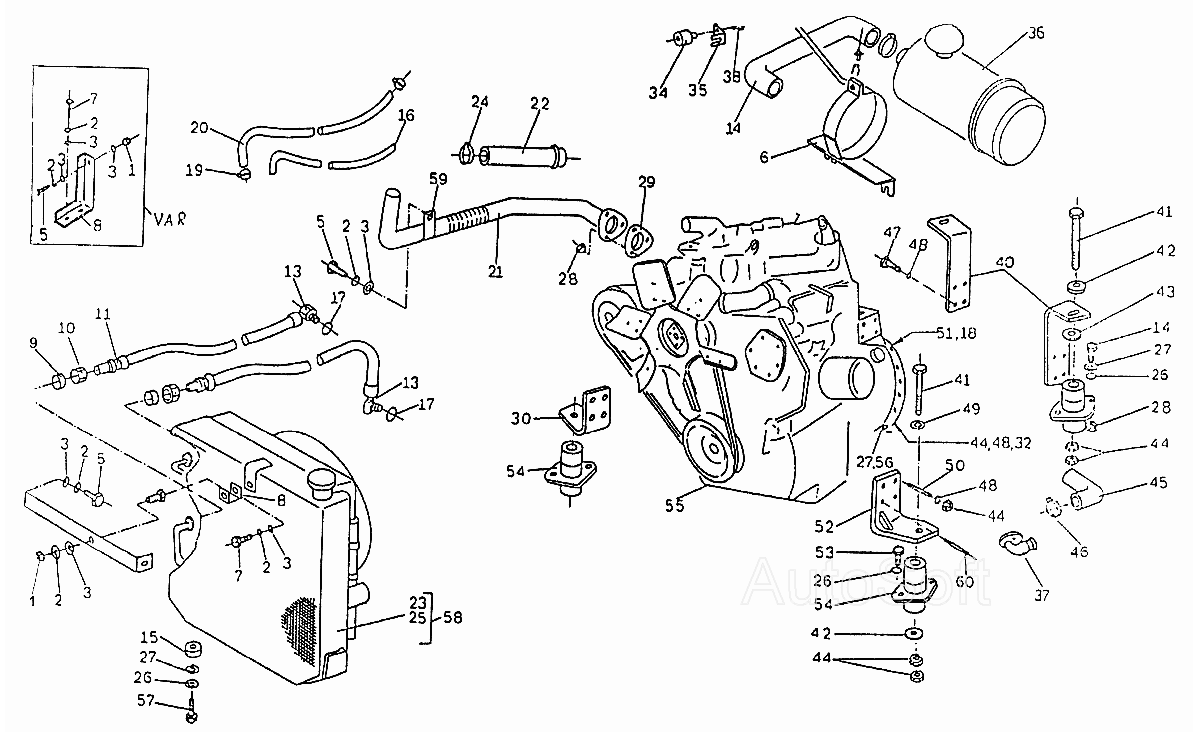

Подвеска двигателя ДВ-1784. Каталог 2002г.

Топливный бак в сборе ДВ-1784

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Подвеска двигателя

Заводской номер: 1788.33.37.04.00.00-01 Количество на модель:
1788.33.37.04.00.00-01

Номер детали на чертеже:

Подвеска двигателя

Заводской номер: 1788.33.37.04.00.00 Количество на модель: 1
1788.33.37.04.00.00
1

Номер детали на чертеже:

Подвеска двигателя

Заводской номер: 1788.33.37.04.00.00-02 Количество на модель:
1788.33.37.04.00.00-02
1

Номер детали на чертеже:

1

Гайка М8-5 БДС744-91

Заводской номер: [Гайка М8-5 БДС744-91] Количество на модель: 1
[Гайка М8-5 БДС744-91]
1
2

Номер детали на чертеже:

2

Шайба 2-8Н БДС833-82

Заводской номер: [Шайба 2-8Н БДС833-82] Количество на модель: 2
[Шайба 2-8Н БДС833-82]
2
3

Номер детали на чертеже:

3

Шайба М8 БДС14494-78

Заводской номер: [Шайба М8 БДС14494-78] Количество на модель: 9
[Шайба М8 БДС14494-78]
9
4

Номер детали на чертеже:

4

Опора

Заводской номер: 1784.33.07.00.17-01 Количество на модель: 1
1784.33.07.00.17-01
1
5

Номер детали на чертеже:

5

Болт 1 М8х20-5.6 БДС1230-85

Заводской номер: [Болт 1 М8х20-5.6 БДС1230-85] Количество на модель: 1
[Болт 1 М8х20-5.6 БДС1230-85]
1
6

Номер детали на чертеже:

6

Стойка

Заводской номер: 1788.33.37.04.01.00 Количество на модель: 1
1788.33.37.04.01.00
1
7

Номер детали на чертеже:

7

Болт БДС1230-85

Заводской номер: [Болт БДС1230-85] Количество на модель: 2
[Болт БДС1230-85]
2
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: 1790.33.20.01.00.05-01 Количество на модель:
1790.33.20.01.00.05-01
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: 1790.33.20.01.00.05 Количество на модель:
1790.33.20.01.00.05
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: 1784.33.07.00.01 Количество на модель: 1
1784.33.07.00.01
1
9

Номер детали на чертеже:

9

Кольцо II 12 ОН04 55874-84

Заводской номер: [Кольцо II 12 ОН04 55874-84] Количество на модель: 2
[Кольцо II 12 ОН04 55874-84]
2
10

Номер детали на чертеже:

10

Накидная гайка II Е12 ОН04 55874-84

Заводской номер: [Накидная гайка II Е12 ОН04 55874-84] Количество на модель: 2
[Накидная гайка II Е12 ОН04 55874-84]
2
11

Номер детали на чертеже:

11

Гибкое соединение СГ 10Гх18-Нцх12-1200/19 ОН04 51484-83

Заводской номер: [СГ 10Гх18-Нцх12-1200/19 ОН04 51484-83] Количество на модель: 2
[СГ 10Гх18-Нцх12-1200/19 ОН04 51484-83]
2
12

Номер детали на чертеже:

12

Болт 1 М8х14-5.6 БДС1230-85

Заводской номер: [Болт 1 М8х14-5.6 БДС1230-85] Количество на модель: 1
[Болт 1 М8х14-5.6 БДС1230-85]
1
13

Номер детали на чертеже:

13

Пробка редукционная

Заводской номер: 1784.33.20.04.00.01 Количество на модель: 2
1784.33.20.04.00.01
2
14

Номер детали на чертеже:

14

Шланг

Заводской номер: 1788.33.37.04.00.01 Количество на модель: 1
1788.33.37.04.00.01
1
15

Номер детали на чертеже:

15

Втулка прокладочная

Заводской номер: 1784.33.07.00.02-03 Количество на модель: 4
1784.33.07.00.02-03
4
15

Номер детали на чертеже:

15

Втулка прокладочная

Заводской номер: 1784.33.07.00.02 Количество на модель: 2
1784.33.07.00.02
2
15

Номер детали на чертеже:

15

Втулка прокладочная

Заводской номер: 1784.33.07.00.02-01 Количество на модель: 2
1784.33.07.00.02-01
2
15

Номер детали на чертеже:

15

Втулка прокладочная

Заводской номер: 1784.33.07.00.02-02 Количество на модель: 4
1784.33.07.00.02-02
4
16

Номер детали на чертеже:

16

Шланг Б-0,63-8,0 (L=450) БДС6735-90

Заводской номер: [Шланг Б-0,63-8,0 (L=450) БДС6735-90] Количество на модель: 1
[Шланг Б-0,63-8,0 (L=450) БДС6735-90]
1
17

Номер детали на чертеже:

17

Кольцо 1А 12х16 БДС3609-73

Заводской номер: [Кольцо 1А 12х16 БДС3609-73] Количество на модель: 2
[Кольцо 1А 12х16 БДС3609-73]
2
18

Номер детали на чертеже:

18

Планка стопорная

Заводской номер: 1737.217.00.03 Количество на модель: 14
1737.217.00.03
14
19

Номер детали на чертеже:

19

Скоба БДС8648-85

Заводской номер: [Скоба БДС8648-85] Количество на модель: 4
[Скоба БДС8648-85]
4
20

Номер детали на чертеже:

20

Шланг Б-0,6-8,0 (L=700) БДС6735-90

Заводской номер: [Шланг Б-0,6-8,0 (L=700) БДС6735-90] Количество на модель: 1
[Шланг Б-0,6-8,0 (L=700) БДС6735-90]
1
21

Номер детали на чертеже:

21

Труба выпускная в сборе

Заводской номер: 1784.33.07.07.00 Количество на модель: 1
1784.33.07.07.00
1
22

Номер детали на чертеже:

22

Выходной шланг

Заводской номер: 1790.33.20.01.00.08 Количество на модель: 1
1790.33.20.01.00.08
1
23

Номер детали на чертеже:

23

Радиатор КтМ1767

Заводской номер: [Радиатор КтМ1767] Количество на модель: 1
[Радиатор КтМ1767]
1
24

Номер детали на чертеже:

24

Скоба В56,5-63 БДС8648-85

Заводской номер: [Скоба В56,5-63 БДС8648-85] Количество на модель: 2
[Скоба В56,5-63 БДС8648-85]
2
25

Номер детали на чертеже:

25

Кожух

Заводской номер: 1790.33.20.01.04.05 Количество на модель: 1
1790.33.20.01.04.05
1
26

Номер детали на чертеже:

26

Шайба 2-10Н БДС833-82

Заводской номер: [Шайба 2-10Н БДС833-82] Количество на модель: 10
[Шайба 2-10Н БДС833-82]
10
27

Номер детали на чертеже:

27

Шайба М10 БДС14494-78

Заводской номер: [Шайба М10 БДС14494-78] Количество на модель: 10
[Шайба М10 БДС14494-78]
10
28

Номер детали на чертеже:

28

Гайка М10-5 БДС744-91

Заводской номер: [Гайка М10-5 БДС744-91] Количество на модель: 11
[Гайка М10-5 БДС744-91]
11
29

Номер детали на чертеже:

29

Уплотнение

Заводской номер: 1784.33.07.00.05 Количество на модель: 1
1784.33.07.00.05
1
30

Номер детали на чертеже:

30

Кронштейн левый в сборе

Заводской номер: 1784.33.07.02.00 Количество на модель: 1
1784.33.07.02.00
1
31

Номер детали на чертеже:

31

Скоба В61,5-68 БДС8648-85

Заводской номер: [Скоба В61,5-68 БДС8648-85] Количество на модель: 1
[Скоба В61,5-68 БДС8648-85]
1
32

Номер детали на чертеже:

32

Болт 1 М12х50-5.6 БДС1232-86

Заводской номер: [Болт 1 М12х50-5.6 БДС1232-86] Количество на модель: 7
[Болт 1 М12х50-5.6 БДС1232-86]
7
33

Номер детали на чертеже:

33

Наконечник

Заводской номер: 1788.33.37.04.00.02 Количество на модель: 1
1788.33.37.04.00.02
1
34

Номер детали на чертеже:

34

Индикатор КтМ2071

Заводской номер: [Индикатор КтМ2071] Количество на модель: 1
[Индикатор КтМ2071]
1
35

Номер детали на чертеже:

35

Плита

Заводской номер: 1784.33.20.04.00.04 Количество на модель: 1
1784.33.20.04.00.04
1
36

Номер детали на чертеже:

36

Воздушный очиститель ВСИБ

Заводской номер: 4,5 00.00.00-06 Количество на модель: 1
4,5 00.00.00-06
1
37

Номер детали на чертеже:

37

Колено

Заводской номер: 1784.33.07.00.18 Количество на модель: 1
1784.33.07.00.18
1
38

Номер детали на чертеже:

38

Наконечник

Заводской номер: 1790.33.20.04.00.05 Количество на модель: 1
1790.33.20.04.00.05
1
39

Номер детали на чертеже:

39

Шланг

Заводской номер: 1784.33.07.00.09-03 Количество на модель: 1
1784.33.07.00.09-03
1
40

Номер детали на чертеже:

40

Кронштейн в сборе

Заводской номер: 1784.33.20.04.01.00 Количество на модель: 2
1784.33.20.04.01.00
2
41

Номер детали на чертеже:

41

Болт 1 М12х130-5.6 БДС2551-71

Заводской номер: [Болт 1 М12х130-5.6 БДС2551-71] Количество на модель: 4
[Болт 1 М12х130-5.6 БДС2551-71]
4
42

Номер детали на чертеже:

42

Шайба М12 БДС14494-78

Заводской номер: [Шайба М12 БДС14494-78] Количество на модель: 2
[Шайба М12 БДС14494-78]
2
43

Номер детали на чертеже:

43

Шайба регулирующая

Заводской номер: 1784.33.07.00.16 Количество на модель: 8
1784.33.07.00.16
8
44

Номер детали на чертеже:

44

Гайка М12-5 БДС744-91

Заводской номер: [Гайка М12-5 БДС744-91] Количество на модель: 23
[Гайка М12-5 БДС744-91]
23
45

Номер детали на чертеже:

45

Впускной шланг

Заводской номер: 1784.33.07.00.04 Количество на модель: 1
1784.33.07.00.04
1
46

Номер детали на чертеже:

46

Скоба 50,5-57 БДС8648-85

Заводской номер: [Скоба 50,5-57 БДС8648-85] Количество на модель: 2
[Скоба 50,5-57 БДС8648-85]
2
47

Номер детали на чертеже:

47

Болт 1 М12х25-5.6 БДС1232-86

Заводской номер: [Болт 1 М12х25-5.6 БДС1232-86] Количество на модель: 8
[Болт 1 М12х25-5.6 БДС1232-86]
8
48

Номер детали на чертеже:

48

Шайба 2-12Н БДС833-82

Заводской номер: [Шайба 2-12Н БДС833-82] Количество на модель: 27
[Шайба 2-12Н БДС833-82]
27
49

Номер детали на чертеже:

49

Шайба

Заводской номер: 1784.33.07.00.13 Количество на модель: 8
1784.33.07.00.13
8
50

Номер детали на чертеже:

50

Шпилька

Заводской номер: 1733.20.01.00.07 Количество на модель: 7
1733.20.01.00.07
7
51

Номер детали на чертеже:

51

Болт 1 М6х25-8.8 БДС1230-85

Заводской номер: [Болт 1 М6х25-8.8 БДС1230-85] Количество на модель: 28
[Болт 1 М6х25-8.8 БДС1230-85]
28
52

Номер детали на чертеже:

52

Кронштейн правый в сборе

Заводской номер: 1784.33.07.03.00 Количество на модель: 1
1784.33.07.03.00
1
53

Номер детали на чертеже:

53

Винт М10х35-5.6 БДС2171-83

Заводской номер: [Винт М10х35-5.6 БДС2171-83] Количество на модель: 8
[Винт М10х35-5.6 БДС2171-83]
8
54

Номер детали на чертеже:

54

Амортизатор в сборе

Заводской номер: 1790.33.20.01.06.00 Количество на модель: 4
1790.33.20.01.06.00
4
55

Номер детали на чертеже:

55

Двигатель Д3900К

Заводской номер: 343505 Количество на модель: 1
343505
1
56

Номер детали на чертеже:

56

Болт 1 М12х35-5.6 БДС1232-86

Заводской номер: [Болт 1 М12х35-5.6 БДС1232-86] Количество на модель: 4
[Болт 1 М12х35-5.6 БДС1232-86]
4
57

Номер детали на чертеже:

57

Болт 1 М10х45-5.6 БДС1230-85

Заводской номер: [Болт 1 М10х45-5.6 БДС1230-85] Количество на модель: 2
[Болт 1 М10х45-5.6 БДС1230-85]
2
58

Номер детали на чертеже:

58

Радиатор

Заводской номер: 1790.33.20.01.04.00 Количество на модель: 1
1790.33.20.01.04.00
1
59

Номер детали на чертеже:

59

Держатель

Заводской номер: 1784.33.07.00.20 Количество на модель: 1
1784.33.07.00.20
1
60

Номер детали на чертеже:

60

Шпилька

Заводской номер: 1784.33.07.00.21 Количество на модель: 1
1784.33.07.00.21
1
