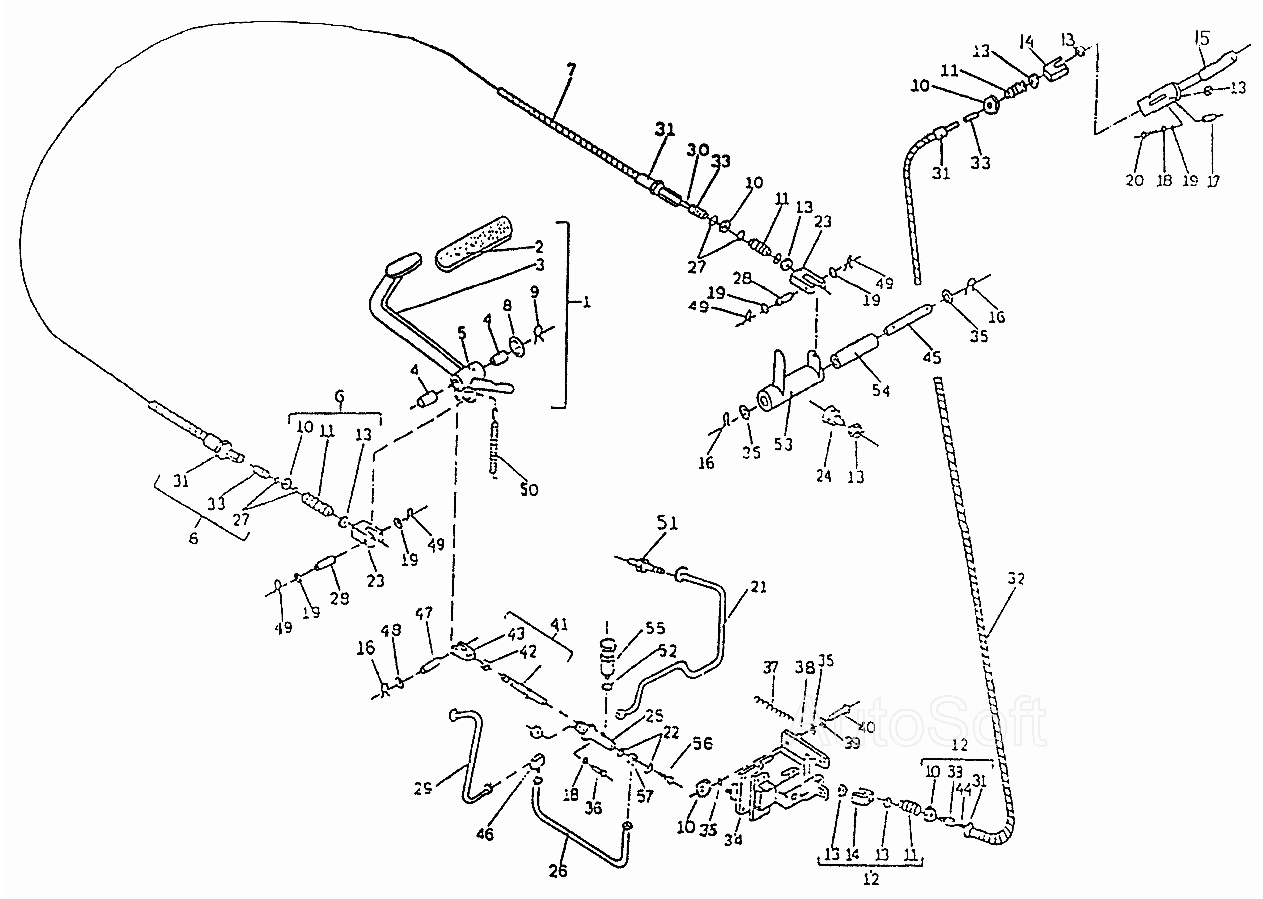

Тормозная система ДВ-1784. Каталог 2002г.

Сервотормоз 335 1788.h.20, 1792.h.20, 1794.h.24 ДВ-1784 Ручной тормоз 1788.h.20, 1792.h.20, 1794.h.24 ДВ-1784

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Тормозная система

Заводской номер: 1790.33.20.08.00.00-03 Количество на модель:
1790.33.20.08.00.00-03

Номер детали на чертеже:

Тормозная система

Заводской номер: 1790.33.20.08.00.00-01 Количество на модель:
1790.33.20.08.00.00-01

Номер детали на чертеже:

Тормозная система

Заводской номер: 1790.33.20.08.00.00-02 Количество на модель: 1
1790.33.20.08.00.00-02
1
1

Номер детали на чертеже:

1

Тормозная педаль в сборе

Заводской номер: 1790.33.20.08.10.00.00 Количество на модель: 1
1790.33.20.08.10.00.00
1
2

Номер детали на чертеже:

2

Подножка резиновая

Заводской номер: 1790.33.20.08.10.00.01 Количество на модель: 1
1790.33.20.08.10.00.01
1
3

Номер детали на чертеже:

3

Тормозная педаль

Заводской номер: 1790.33.20.08.10.01.00 Количество на модель: 1
1790.33.20.08.10.01.00
1
4

Номер детали на чертеже:

4

Втулка

Заводской номер: 2733.34.06.01 Количество на модель: 2
2733.34.06.01
2
5

Номер детали на чертеже:

5

Пресс-масленка

Заводской номер: 1.1 БДС1640-81 Количество на модель: 1
1.1 БДС1640-81
1
6

Номер детали на чертеже:

6

Трос в сборе

Заводской номер: 1790.33.20.08.02.00 Количество на модель: 1
1790.33.20.08.02.00
1
7

Номер детали на чертеже:

7

Защитная оболочка ОН04 61246-72

Заводской номер: [Защитная оболочка ОН04 61246-72] Количество на модель: 1
[Защитная оболочка ОН04 61246-72]
1
8

Номер детали на чертеже:

8

Шайба М20 БДС14494-78

Заводской номер: [Шайба М20 БДС14494-78] Количество на модель: 1
[Шайба М20 БДС14494-78]
1
9

Номер детали на чертеже:

9

Шплинт 4х32 БДС55-77

Заводской номер: [Шплинт 4х32 БДС55-77] Количество на модель: 1
[Шплинт 4х32 БДС55-77]
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: М12-5 БДС744-83 Количество на модель: 10
М12-5 БДС744-83
10
11

Номер детали на чертеже:

11

Предохранитель

Заводской номер: 1784.33.02.00.05 Количество на модель: 4
1784.33.02.00.05
4
12

Номер детали на чертеже:

12

Тормозной трос в сборе

Заводской номер: 1784.33.02.08.00 Количество на модель: 1
1784.33.02.08.00
1
13

Номер детали на чертеже:

13

Гайка М8-5 БДС744-91

Заводской номер: [Гайка М8-5 БДС744-91] Количество на модель: 6
[Гайка М8-5 БДС744-91]
6
14

Номер детали на чертеже:

14

Вилка

Заводской номер: 1784.33.02.08.01 Количество на модель: 2
1784.33.02.08.01
2
15

Номер детали на чертеже:

15

Ручной тормоз в сборе

Заводской номер: 5743.00.00.00 Количество на модель: 1
5743.00.00.00
1
16

Номер детали на чертеже:

16

Шплинт 3,2х16 БДС55-77

Заводской номер: [Шплинт 3,2х16 БДС55-77] Количество на модель: 3
[Шплинт 3,2х16 БДС55-77]
3
17

Номер детали на чертеже:

17

Втулка

Заводской номер: 1784.33.02.00.10 Количество на модель: 3
1784.33.02.00.10
3
18

Номер детали на чертеже:

18

Шайба 2-8Н БДС833-82

Заводской номер: [Шайба 2-8Н БДС833-82] Количество на модель: 5
[Шайба 2-8Н БДС833-82]
5
19

Номер детали на чертеже:

19

Шайба М8 БДС14494-78

Заводской номер: [Шайба М8 БДС14494-78] Количество на модель: 5
[Шайба М8 БДС14494-78]
5
20

Номер детали на чертеже:

20

Болт 1 М8х50-5.6 БДС1230-85

Заводской номер: [Болт 1 М8х50-5.6 БДС1230-85] Количество на модель: 3
[Болт 1 М8х50-5.6 БДС1230-85]
3
21

Номер детали на чертеже:

21

Труба правая в сборе

Заводской номер: 1790.33.20.08.08.00 Количество на модель:
1790.33.20.08.08.00
21

Номер детали на чертеже:

21

Труба правая в сборе

Заводской номер: 1790.33.20.08.08.00-01 Количество на модель: 1
1790.33.20.08.08.00-01
1
22

Номер детали на чертеже:

22

Кольцо II А 12х18 Cu99,7 БДС3609-73

Заводской номер: [Кольцо II А 12х18 Cu99,7 БДС3609-73] Количество на модель: 4
[Кольцо II А 12х18 Cu99,7 БДС3609-73]
4
23

Номер детали на чертеже:

23

Вилка

Заводской номер: 1790.33.20.08.02.01 Количество на модель: 2
1790.33.20.08.02.01
2
24

Номер детали на чертеже:

24

Пробка упорная

Заводской номер: 1784.33.20.03.00.01 Количество на модель: 1
1784.33.20.03.00.01
1
25

Номер детали на чертеже:

25

Главный тормозной цилиндр с25 (S=30) КтМ702

Заводской номер: 4151580110 Количество на модель: 1
4151580110
1
26

Номер детали на чертеже:

26

Труба в сборе

Заводской номер: 1790.33.20.08.11.00 Количество на модель: 1
1790.33.20.08.11.00
1
26

Номер детали на чертеже:

26

Труба в сборе

Заводской номер: 1790.33.20.08.13.00 Количество на модель:
1790.33.20.08.13.00
27

Номер детали на чертеже:

27

Шайба 12 БДС3223-74

Заводской номер: [Шайба 12 БДС3223-74] Количество на модель: 4
[Шайба 12 БДС3223-74]
4
28

Номер детали на чертеже:

28

Ось 8х30/25 БДС5282-73

Заводской номер: [Ось 8х30/25 БДС5282-73] Количество на модель: 2
[Ось 8х30/25 БДС5282-73]
2
29

Номер детали на чертеже:

29

Труба левая в сборе

Заводской номер: 1790.33.20.08.09.00 Количество на модель:
1790.33.20.08.09.00
29

Номер детали на чертеже:

29

Труба левая в сборе

Заводской номер: 1790.33.20.08.09.00-01 Количество на модель: 1
1790.33.20.08.09.00-01
1
30

Номер детали на чертеже:

30

Стальной трос 4-Г-В-С-Н-1372 (L=709) ГОСТ3063-80

Заводской номер: [4-Г-В-С-Н-1372 (L=709) ГОСТ3063-80] Количество на модель: 1
[4-Г-В-С-Н-1372 (L=709) ГОСТ3063-80]
1
31

Номер детали на чертеже:

31

Ниппель

Заводской номер: 1784.33.02.08.02 Количество на модель: 4
1784.33.02.08.02
4
32

Номер детали на чертеже:

32

Защитная оболочка 4,5х9,2х1037 ОН04 61246-72

Заводской номер: [4,5х9,2х1037 ОН04 61246-72] Количество на модель: 1
[4,5х9,2х1037 ОН04 61246-72]
1
33

Номер детали на чертеже:

33

Наконечник

Заводской номер: 1790.33.20.08.02.02 Количество на модель: 2
1790.33.20.08.02.02
2
34

Номер детали на чертеже:

34

Дисковый тормоз

Заводской номер: 6940.00.00.00 Количество на модель: 1
6940.00.00.00
1
35

Номер детали на чертеже:

35

Шайба М12 БДС14494-78

Заводской номер: [Шайба М12 БДС14494-78] Количество на модель: 10
[Шайба М12 БДС14494-78]
10
36

Номер детали на чертеже:

36

Болт 1 М8х20-5.6 БДС1230-85

Заводской номер: [Болт 1 М8х20-5.6 БДС1230-85] Количество на модель: 2
[Болт 1 М8х20-5.6 БДС1230-85]
2
37

Номер детали на чертеже:

37

Пружина

Заводской номер: 1784.33.02.00.09 Количество на модель: 1
1784.33.02.00.09
1
38

Номер детали на чертеже:

38

Плита

Заводской номер: 1784.33.02.00.12 Количество на модель: 10
1784.33.02.00.12
10
39

Номер детали на чертеже:

39

Шайба 2-12Н БДС833-82

Заводской номер: [Шайба 2-12Н БДС833-82] Количество на модель: 4
[Шайба 2-12Н БДС833-82]
4
40

Номер детали на чертеже:

40

Болт 1 М12х50-5.6 БДС1230-85

Заводской номер: [Болт 1 М12х50-5.6 БДС1230-85] Количество на модель: 4
[Болт 1 М12х50-5.6 БДС1230-85]
4
41

Номер детали на чертеже:

41

Шток поршневой в сборе

Заводской номер: 1790.33.20.04.08.00 Количество на модель: 1
1790.33.20.04.08.00
1
42

Номер детали на чертеже:

42

Гайка II М10-5 БДС1262-83

Заводской номер: [Гайка II М10-5 БДС1262-83] Количество на модель: 1
[Гайка II М10-5 БДС1262-83]
1
43

Номер детали на чертеже:

43

Вилка

Заводской номер: 7002.02.06 Количество на модель: 1
7002.02.06
1
44

Номер детали на чертеже:

44

Стальной трос 4-Г-В-С-Н-1372 (L=1250) ГОСТ3063-80

Заводской номер: [4-Г-В-С-Н-1372 (L=1250) ГОСТ3063-80] Количество на модель: 1
[4-Г-В-С-Н-1372 (L=1250) ГОСТ3063-80]
1
45

Номер детали на чертеже:

45

Ось

Заводской номер: 1784.33.20.03.00.02 Количество на модель: 1
1784.33.20.03.00.02
1
46

Номер детали на чертеже:

46

Тройник промежуточный

Заводской номер: 2733.52.00.02 Количество на модель: 1
2733.52.00.02
1
47

Номер детали на чертеже:

47

Ось В10х30 БДС3048-78

Заводской номер: [Ось В10х30 БДС3048-78] Количество на модель: 1
[Ось В10х30 БДС3048-78]
1
48

Номер детали на чертеже:

48

Шайба М10 БДС14494-78

Заводской номер: [Шайба М10 БДС14494-78] Количество на модель: 1
[Шайба М10 БДС14494-78]
1
49

Номер детали на чертеже:

49

Шплинт 2х20 БДС55-77

Заводской номер: [Шплинт 2х20 БДС55-77] Количество на модель: 4
[Шплинт 2х20 БДС55-77]
4
50

Номер детали на чертеже:

50

Пружина

Заводской номер: 2733.14.00.07 Количество на модель: 1
2733.14.00.07
1
51

Номер детали на чертеже:

51

Штуцер

Заводской номер: 7002.00.03 Количество на модель: 2
7002.00.03
2
52

Номер детали на чертеже:

52

Кольцо 2-19х3-3 БДС7947-85

Заводской номер: [Кольцо 2-19х3-3 БДС7947-85] Количество на модель: 1
[Кольцо 2-19х3-3 БДС7947-85]
1
53

Номер детали на чертеже:

53

Вилка в сборе

Заводской номер: 1784.33.20.03.01.00 Количество на модель: 1
1784.33.20.03.01.00
1
54

Номер детали на чертеже:

54

Втулка

Заводской номер: 1784.33.20.03.01.01 Количество на модель: 1
1784.33.20.03.01.01
1
55

Номер детали на чертеже:

55

Резервуар тормозной жидкости в сборе

Заводской номер: 7149.1.00.00 Количество на модель: 1
7149.1.00.00
1
56

Номер детали на чертеже:

56

Болт накидной гайки

Заводской номер: 1790.33.20.04.00.03 Количество на модель: 1
1790.33.20.04.00.03
1
57

Номер детали на чертеже:

57

Накидная гайка

Заводской номер: 1790.33.20.04.00.04 Количество на модель: 1
1790.33.20.04.00.04
1
